为保证IBGP对等体之间的连通性，需要在IBGP对等体之间建立全连接关系。假设在一个AS内部有n台设备，那么建立的IBGP连接数就为n(n-1)/2。当设备数目很多时，设备配置将十分复杂，而且配置后网络资源和CPU资源的消耗都很大。在IBGP对等体间使用路由反射器可以解决以上问题。

路由反射器相关角色

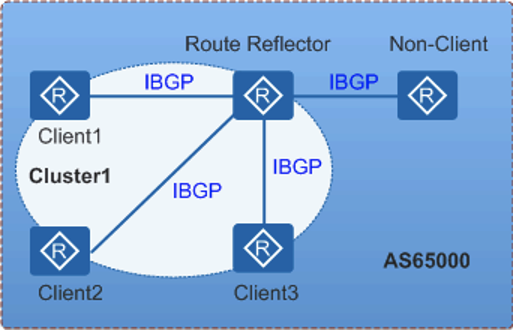

如图1，在一个AS内部关于路由反射器有以下几种角色：

图1 路由反射器示意图

• 路由反射器RR（Route Reflector）：允许把从IBGP对等体学到的路由反射到其他IBGP对等体的BGP设备，类似OSPF网络中的DR。

• 客户机（Client）：与RR形成反射邻居关系的IBGP设备。在AS内部客户机只需要与RR直连。

非客户机（Non-Client）：既不是RR也不是客户机的IBGP设备。在AS内部非客户机与RR之间，以及所有的非客户机之间仍然必须建立全连接关系。

• 始发者（Originator）：在AS内部始发路由的设备。Originator_ID属性用于防止集群内产生路由环路。

• 集群（Cluster）：路由反射器及其客户机的集合。Cluster_List属性用于防止集群间产生路由环路。

路由反射器原理

1、非非不传递

2、RR只有自己知道

3、从EBGP邻居传递给RR的路由，可以传递给客户机和非客户机。

RR的放环机制

Originator_ID属性

Originator ID由RR产生，使用的Router ID的值标识路由的始发者，用于防止集群内产生路由环路。

• 当一条路由第一次被RR反射的时候，RR将Originator_ID属性加入这条路由，标识这条路由的发起设备。如果一条路由中已经存在了Originator_ID属性，则RR将不会创建新的Originator_ID属性。

• 当设备接收到这条路由的时候，将比较收到的Originator ID和本地的Router ID，如果两个ID相同，则不接收此路由。

Cluster_List属性

路由反射器和它的客户机组成一个集群（Cluster），使用AS内唯一的Cluster ID作为标识。为了防止集群间产生路由环路，路由反射器使用Cluster_List属性，记录路由经过的所有集群的Cluster ID。

• 当一条路由第一次被RR反射的时候，RR会把本地Cluster ID添加到Cluster List的前面。如果没有Cluster_List属性，RR就创建一个。

• 当RR接收到一条更新路由时，RR会检查Cluster List。如果Cluster List中已经有本地Cluster ID，丢弃该路由；如果没有本地Cluster ID，将其加入Cluster List，然后反射该更新路由。

originator id：

1、Originator ID由RR产生，使用的Router ID的值标识路由的始发者

2、RR在反射路由时添加该属性，对从EBGP邻居和自身产生的路由不会添加该属性，只对打破水平分割的路由添加，该属性只能在AS内传递，不会传递给EBGP邻居；

3、如果RR收到的路由已经存在该属性则保持不变，也不会添加该属性；

4、当从IBGP邻居接收路由时，只要ori id和自身router id相同，则忽略该路由；

cluster list：RR架构下如果区分不同的簇？

1、BGP定义每个簇都有自己的cluster id；

2、默认由RR的router-id充当该簇的cluster id；

3、当RR反射路由时不仅会添加ori id属性还会在cluster list中添加自己的cluster id；

4、cluster list反映了该路由所经历过的簇，类似于AS-PATH，这样就可以在簇间防止路由环路；

5、当从IBGP邻居接收路由时，只要cluster list中cluster id和自身cluster id相同，则忽略该路由；

reflector cluster-id   //修改cluster id

注意：对于反射的路由下一跳不变，next-hop-local无效；

RR的部署方式：

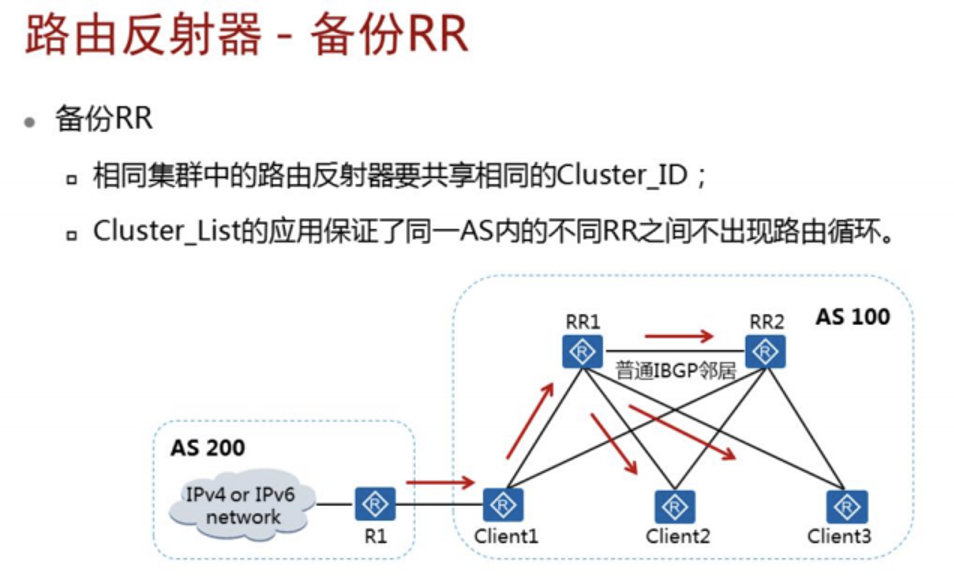

1、备份RR，所有的路由器跟RR和备份RR建立IBGP邻居关系，RR和备份RR使用相同的cluster id

2、同级反射器：

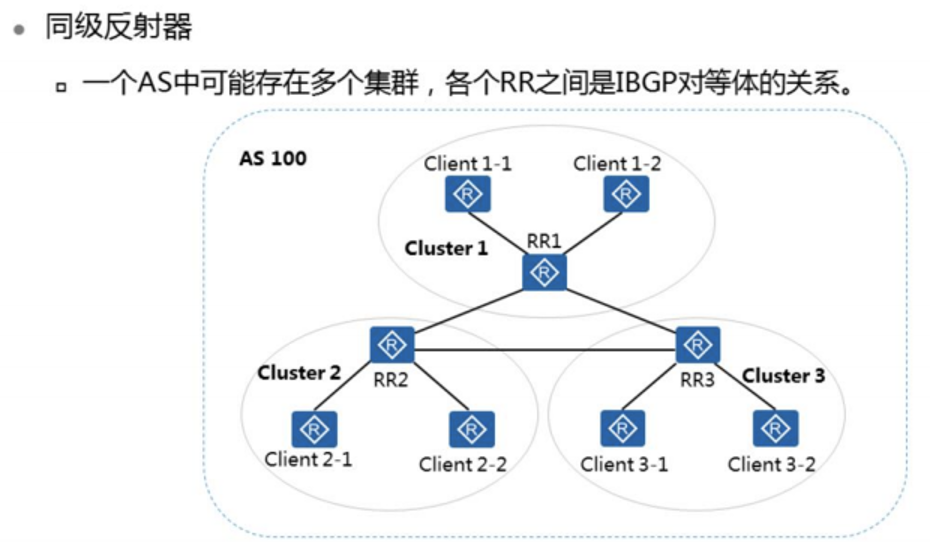

RR和RR之间彼此把对方当成非客户机，RR之间需要IBGP全互联，适用于一家公司的三个不同三个站点。

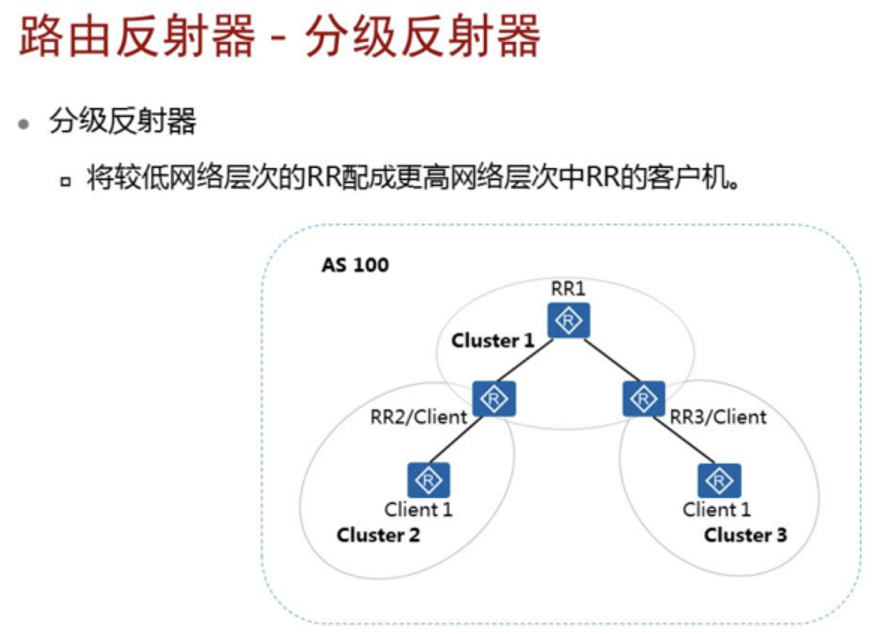

3、分级反射器适用于cluster 1是省网，cluster 2/3是市网，一个簇的RR作为另一个簇的RR的客户机
