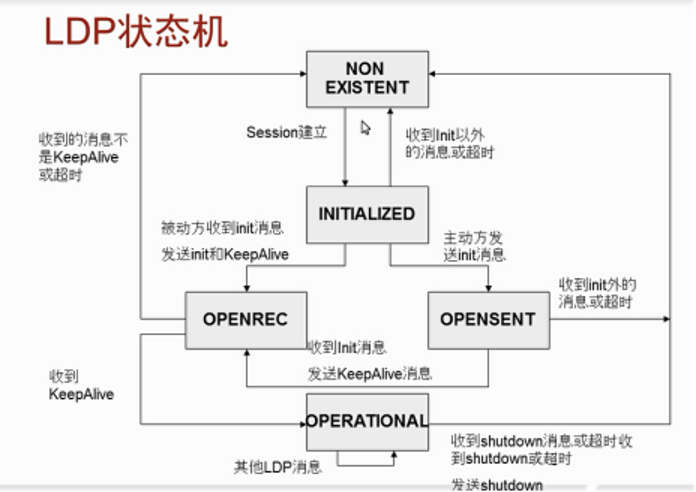

（1）Non Existent：

当本端没有与对端建立TCP连接时，为此状态。

① 配置LDP协议后，路由器通过LDP接口发送hello包，目标地址为组播224.0.0.2，源端口号、目标端口号都是646

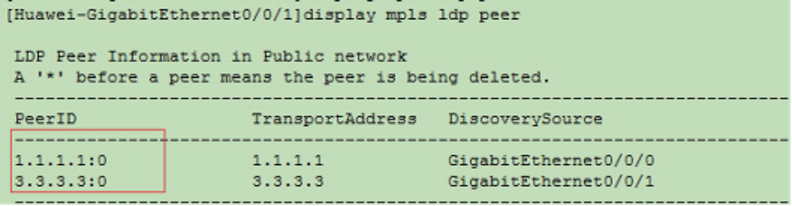

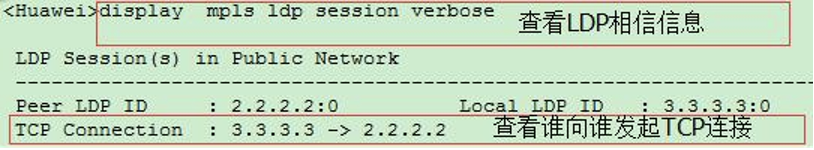

② 收到对端的Hello报文后，根据对端报文中的Transport Address地址建立TCP三次握手，Transport Address中地址大的设备主动发起TCP连接，源端口随机，目标地址Transport Address:646

注：使用命令[Huawei-GigabitEthernet0/0/1]mpls  ldp transport-address g0/0/1选择接进

行邻居的建立;或直接使用[Huawei-GigabitEthernet0/0/1]mpls  ldp transport-address

interface命令不发送Transport 地址，直接使用hello报文的源地址建立TCP连接

（2）Initialized：

双方TCP建立完成后，进入此状态， 双方开始发送Initialization报文，发送报文时进入Open Sent/ Open Rec状态。

① 协商KeepAlive时间（如果时间不一致，使用最小的）

② 协商工作模式

③ 协商MTU

（3）Open Sent/ Open Rec：

双发开始发送接收Initialization报文

① 主动发送方发送Initialization报文后进入Open Sent状态，并等待对端回复Initialization报文；

② 被动方接收到主动方的Initialization报文后，会立刻发送本端的Initialization报文和Keep Alive报文给主动方，进入Open Rec状态，等待主动方回复Keep Alive报文；

③ 主动方收到被动方发送的Initialization报文和Keep Alive报文后，（主动方收到init进入到openrec，收到keepalive进入到Operational），并发送Keep Alive报文；

④ 被动方收到主动方的Keep Alive报文后，进入Operational状态；

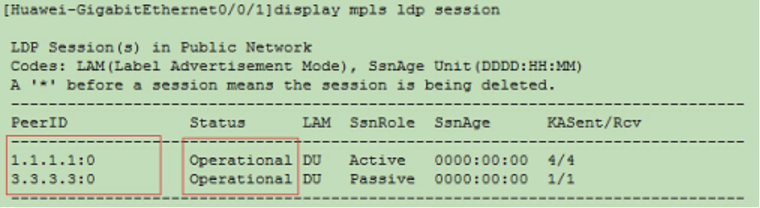

（4）Operational：

此状态表明LDP session已建立，双方进入Operational状态后，开始交互Advertisement Message类报文
