HCIE Datacom学习重点技术-MPLS-VPN HUB-SOPKE经典模型

WOLFLAB HCIE培训讲师崔志鹏 CCIE#64969 HCIE#15621提供技术编写

联系WOLFLAB网站客服获取HCIE Datacom学习资料，QQ：2569790740

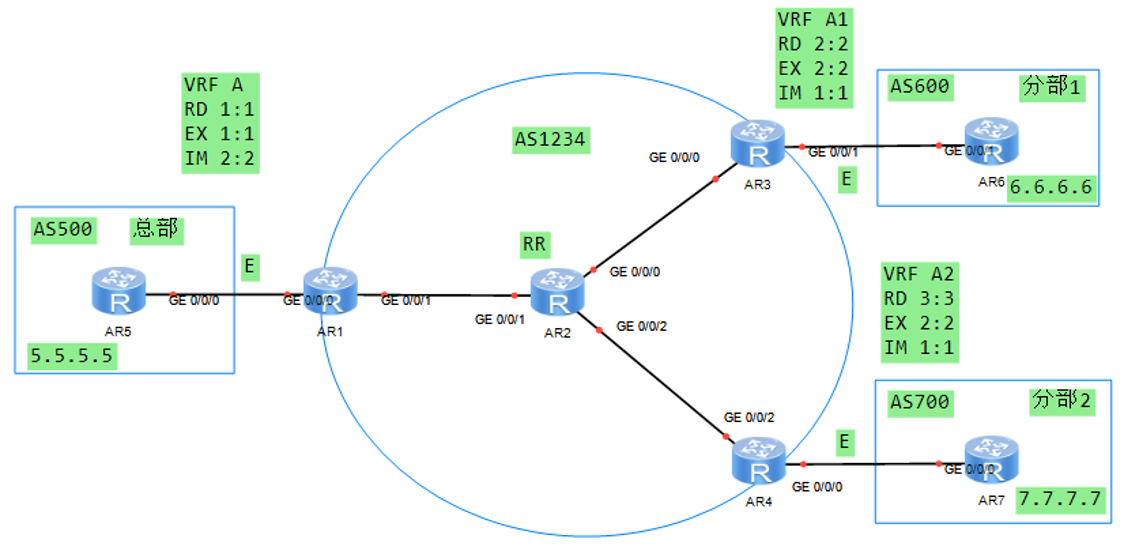

场景一：站点之间不能访问，都可以访问总部

场景二：站点之间可以访问，但是需要经过总部

设计思路：

@在AR1和AR5之间搞两个子接口；

@把这两个子接口划入到不同的VRF中；

@让一个VRF只用作接收分部的路由，一个VRF发送路由；

@AR1和AR5通过子接口建立两个EBGP邻居关系；

@合理规划RT值实现需求；

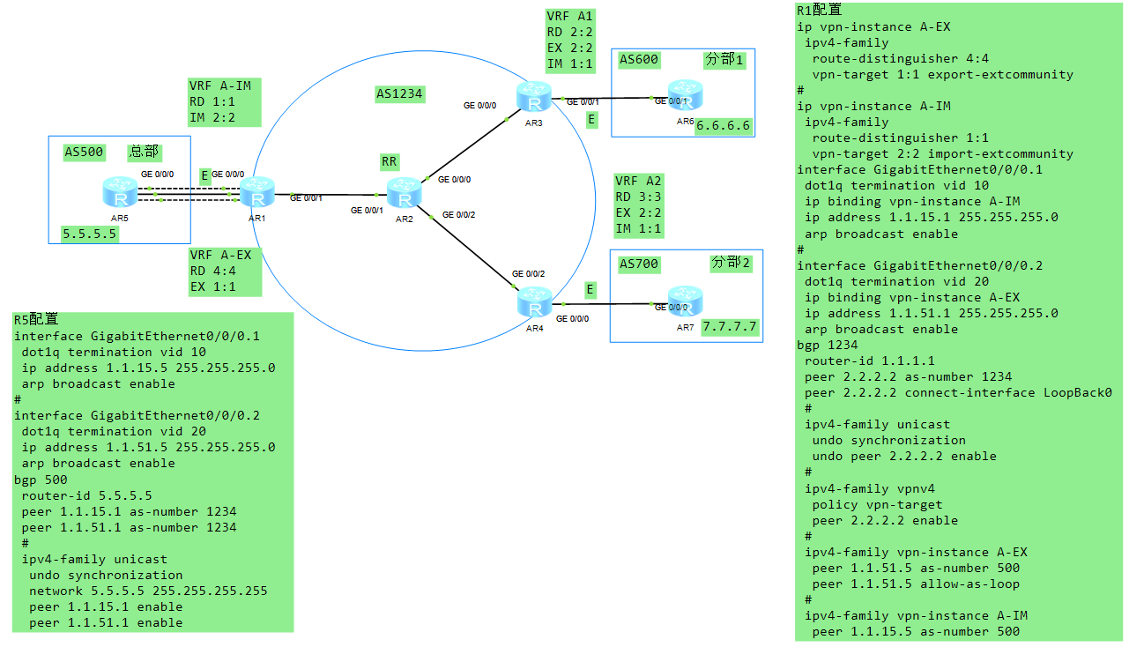

R1配置

ip vpn-instance A-EX

 ipv4-family

  route-distinguisher 4:4

  vpn-target 1:1 export-extcommunity

#

ip vpn-instance A-IM

 ipv4-family

  route-distinguisher 1:1

  vpn-target 2:2 import-extcommunity

interface GigabitEthernet0/0/0.1

 dot1q termination vid 10

 ip binding vpn-instance A-IM

 ip address 1.1.15.1 255.255.255.0

 arp broadcast enable

#

interface GigabitEthernet0/0/0.2

 dot1q termination vid 20

 ip binding vpn-instance A-EX

 ip address 1.1.51.1 255.255.255.0

 arp broadcast enable

bgp 1234

 router-id 1.1.1.1

 peer 2.2.2.2 as-number 1234

 peer 2.2.2.2 connect-interface LoopBack0

 #

 ipv4-family unicast

  undo synchronization

  undo peer 2.2.2.2 enable

 #

 ipv4-family vpnv4

  policy vpn-target

  peer 2.2.2.2 enable

 #

 ipv4-family vpn-instance A-EX

  peer 1.1.51.5 as-number 500

  peer 1.1.51.5 allow-as-loop

 #

 ipv4-family vpn-instance A-IM

  peer 1.1.15.5 as-number 500

R5配置

interface GigabitEthernet0/0/0.1

 dot1q termination vid 10

 ip address 1.1.15.5 255.255.255.0

 arp broadcast enable

#

interface GigabitEthernet0/0/0.2

 dot1q termination vid 20

 ip address 1.1.51.5 255.255.255.0

 arp broadcast enable

bgp 500

 router-id 5.5.5.5

 peer 1.1.15.1 as-number 1234

 peer 1.1.51.1 as-number 1234

 #

 ipv4-family unicast

  undo synchronization

  network 5.5.5.5 255.255.255.255

  peer 1.1.15.1 enable

  peer 1.1.51.1 enable

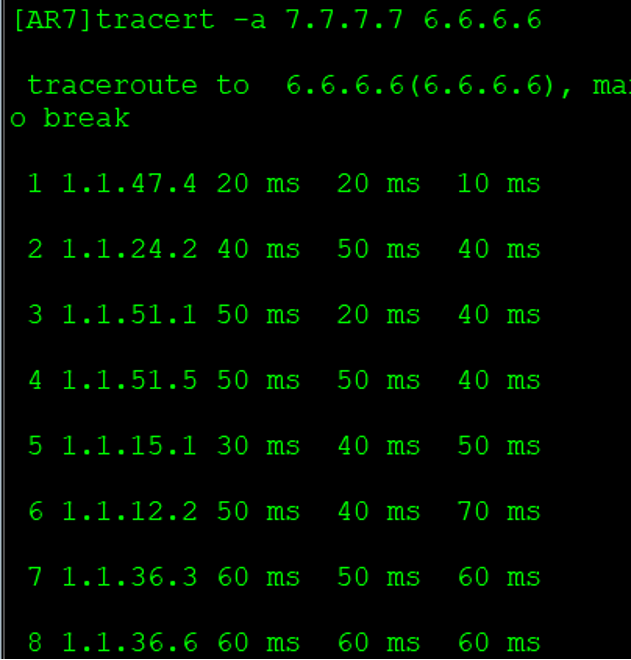

R7 tracert R6效果图如下：

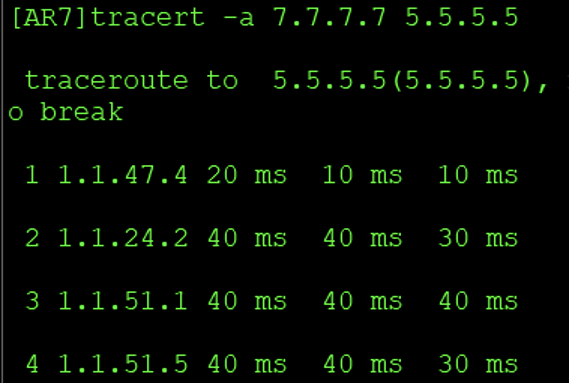

R7 tracert R5效果图如下：

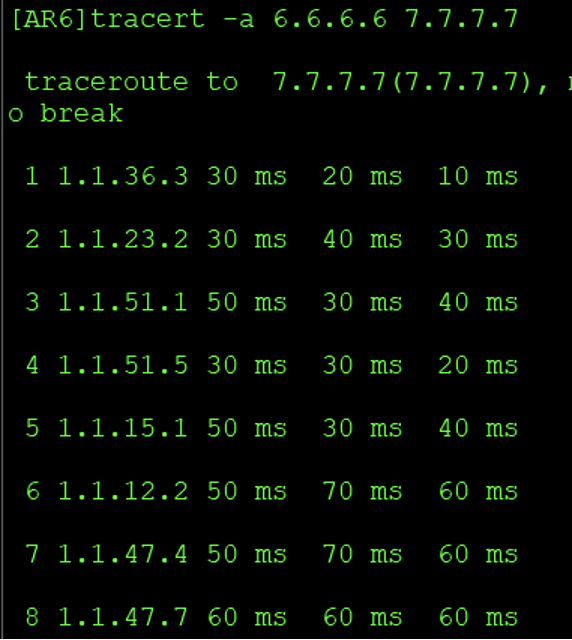

R6 tracert R7效果图如下：
