通过地址解析，R1就可以R2的IPV6-MAC地址的映射消息了，IPV4就是arp表象，IPV6就是IPV6的邻居表：

[AR1]dis ipv6 neighbors

-----------------------------------------------------------------------------

IPv6 Address : 2001:12::2

Link-layer   : 00e0-fc9b-3794                     State : STALE

Interface    : GE0/0/0                            Age   : 1

VLAN         : -                                  CEVLAN: -

VPN name     :                                    Is Router: TRUE

Secure FLAG  : UN-SECURE

IPv6 Address : FE80::2

Link-layer   : 00e0-fc9b-3794                     State : STALE

Interface    : GE0/0/0                            Age   : 0

VLAN         : -                                  CEVLAN: -

VPN name     :                                    Is Router: TRUE

Secure FLAG  : UN-SECURE

-----------------------------------------------------------------------------

Total: 2       Dynamic: 2       Static: 0

注意：

①IPV6的邻居表相较于IPV4的arp表有很大的不同，IPV6的邻居表反映了邻居也就是表象的状态；

②IPV4是通过老化时间维护ARP表的，如果某台主机离线，但是我的arp表中针对该主机的表象尚未老化，那么此时我仍然能给主机发送数据包，造成资源和带宽的浪费；

③IPV6通过NUD这个机制针对IPV6邻居表中的表象进行维护，在发送数据包之前我通过NS/NA报文来确认一下，IPV6邻居表的邻居是否仍然存在，避免资源的浪费；

④发送的的NS/NA报文如下：SIP和DIP都是单播

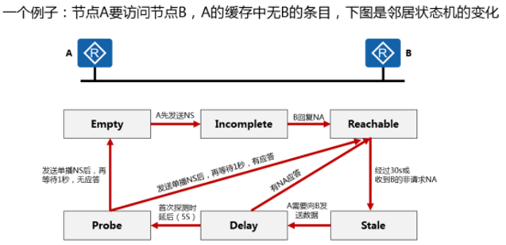

原理：

1、假设A和B之前没有任何通信，A先发送NS报文，生成邻居缓存条目，不知道你的mac地址，状态为incomplete。

2、B回复NA，从incomplete进入到reachable，完成一次解析，并确定可达。如果10s没有收到NA，10s后就把incomplete的条目删除掉，比如目标主机关机了，或者没有人用这个地址。

3、在reachable 30s，条目就会从reachable进入到stale状态。

4、在reachable 30s内收到了B的非请求的NA报文，且链路层地址不同，就不需要等待30s了，马上进入到stale状态，免费arp。

5、在stale状态下，A要是向B发送数据，比如ApingB，则stale-delay，同时发送NS请求。

6、第一个探针时间是5s，5s后delay-probe，5s内收到NA应答就从delay-reachable

7、在probe状态，每隔1s发送单播NS报文，发送最大单播请求的个数后在等待一个时间，有应答进入到reachable，否则进入到empty（null），则删除表项。

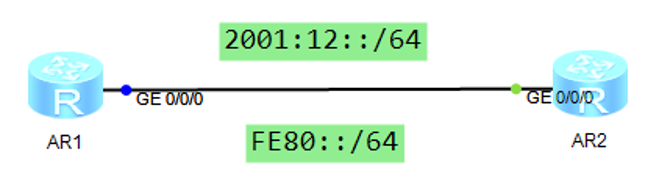

HCIE Datacom举例：

①现在AR1的邻居表象里针对2001:12::2这个表象是stale，如果此时AR1去ping AR2，此时可以看到AR1关于2001:12::2的表象状态切换为：

stale-delay-reach-stale

②现在AR1的邻居表象里针对2001:12::2这个表象是stale，如果此时AR1去ping AR2但是将AR2接口的全球单播地址删掉，此时可以看到AR1关于2001:12::2的表象状态切换为：

stale-delay-probe-删除掉该表象
