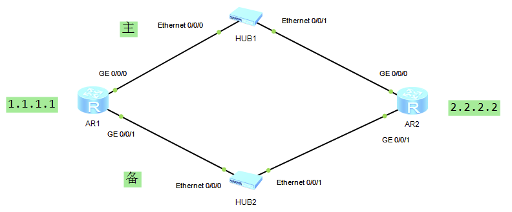

①R1和R2背后用自己的loop0接口充当自己的业务网段；

②AR1和AR2部署浮动静态路由；

③上面的链路是主，下面的链路是备；

[AR1]

ip route-static 2.2.2.2 255.255.255.255 1.1.12.2

ip route-static 2.2.2.2 255.255.255.255 1.1.21.2 preference 61

[AR2]

ip route-static 1.1.1.1 255.255.255.255 1.1.12.1

ip route-static 1.1.1.1 255.255.255.255 1.1.21.1 preference 61

问题一：假设AR2的g0/0/0接口故障了，此时1.1.1.1能否ping通2.2.2.2？

不能，因为是间接故障，AR1感知不到，此时AR1不会做主备路由的切换；

问题二：怎么解决？

可以让静态路由联动BFD会话；

问题三：如果要是AR2不支持BFD？

可以用单臂回声，让AR1自己跟自己建立一个BFD的会话

配置：

[AR1]

bfd

bfd wolf bind peer-ip 1.1.12.2 interface GigabitEthernet0/0/0 source-ip 1.1.12.1 one-arm-echo

 discriminator local 1

 commit

ip route-static 2.2.2.2 255.255.255.255 1.1.12.2 track bfd-session wolf

注意：

①单臂回声必须指定本端标识符；

②单臂回声必须配置接口；

原理：

①AR1发送的BFD报文SIP地址和DIP地址都是自己；

②该数据包从AR1的G0/0/0接口发出，AR2收到后查自己的路由表，把报文又扔回给AR1了，此时AR1收到报文后就会建立一个BFD的会话；

③如果AR2的G0/0/0接口shutdown，此时AR1的BFD的会话就会down掉，联动的静态路由也就失效了；
