华为认证HCIE培训实战6台路由器，构思两种拓扑，你怎么规划？有什么区别？

感谢关注WOLFLAB网络技术实验室，华为认证HCIE培训课程循环开班中，联系网站客服预约免费试听！

华为认证HCIE培训课程中

将2台高性能的路由器部署于于网络的核心层，两台中等性能路由器部署于汇聚层，2台低性能路由器部署于接入层。此种需求常见于大型分级网络中（例如省、市、县三级）。

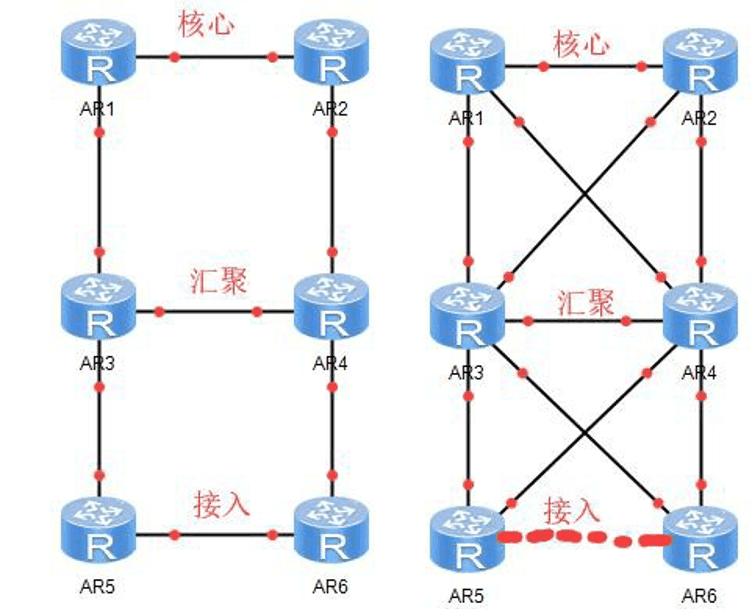

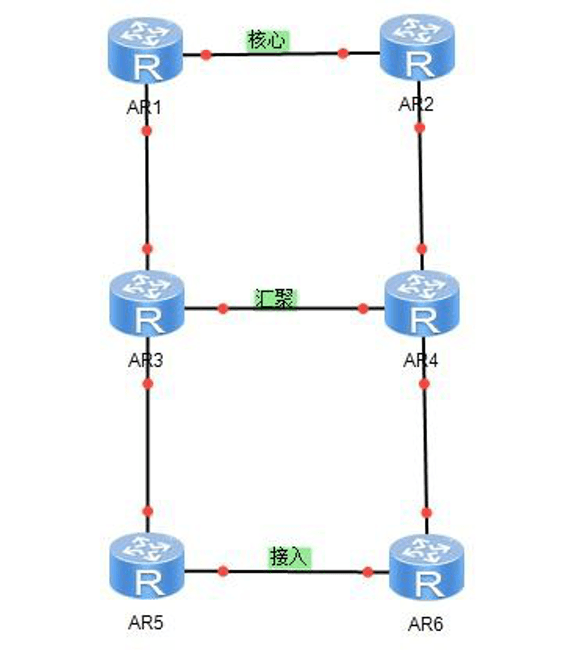

第一种日字型组网： 6台路由器成“日”字型组网，同级路由器互联，上下级路由器单侧互联。

第二种交叉型组网，核心与汇聚层路由器两两交叉互联，接入层路由器双上行到两台汇聚路由器，两台接入路由器如果位于同一局点互做备份、接入路由器下有业务互访时可互联，否则无需互联。

对于这两种拓扑，需要根据不同客户的需求和应用场景。

○1 日字型更适合成本预算不高，但又需要一定冗余性且对网络延迟不是特别敏感的客户，特别是在部署租用长途路线的网络时，推荐使用日字型。

○2 交叉型更适合成本（链路成本较低时）预算较高，对冗余性、网络延迟要求较高的客户。

扩展问题1：把6台路由器换成交换机，怎么组网？

一般使用交换机时进行组网时，使用交叉型组网，因为交换机接口比较多， 而且交换机一般是在一个园区网内，相对来说线路成本会比较低。

在进行组网时，需要注意stp的问题，应该通过相应的调整使得流量呈现负载均衡，使得链路和设备充分利用（用MSTP多实例，实现流量的负载分担）。

扩展问题2：为什么核心层要做eth-trunk？

因为核心层要求对数据进行高速转发，同时核心层之间的流量是比较大的， 所以要做eth-trunk，可以灵活的提高链路带宽、实现负载分担和冗余备份。

扩展问题3：如果汇聚和接入之间运行OSPF并且是以太网链路，如何加快收敛？

（1）对于两台设备直连，我会把网络类型由默认的broadcast改为P2P；

（2）修改hello间隔

（3）将ospf和bfd联动

扩展问题4：如果运行OSPF，核心和汇聚之间的OSPF的区域0，汇聚和接入之间的是OSPF的区域1，汇聚路由器之间的链路应该放在哪个区域？

汇聚层互联链路放在区域0：中可以增强骨干区域健壮性，避免出现骨干区

域断裂问题（例如R1和R2互联中断，R1将不能和R2互访），同时非骨干区域断裂也不会产生不能访问的问题（例如R5和R6互联中断，R5仍可以通过骨干区域访问R6）。但R3和R4区域1 内的业务流量互访将通过接入层低性能路由器转发，同时会产生次优路径。

汇聚层互联链路放在区域1中：R3和R4区域1 中业务通过互联链路互访，无

次优路径，但骨干区域断裂将影响业务连通性（例如R1和R2互联中断，R3将不能和R4 互访）。此时可使用其它技术增强骨干区域健壮性，如增加互联链路，使用ETH-Trunk， V-LINK等。

实际情况中会根据业务实际情况进行选择，如果AR3和AR4下挂业务归属区域1且需要互访时可将互联链路归属于区域1并使用其它增强骨干区域的方法，否则可将互联链路归属区域0。
