1类LSA：P2P

1类LSA通过4种link type描述直连链路信息，每种链路类型由link id，data，metric描述，优先级设备本地有效LSA中并不携带。

①p2p：描述TOP信息的

②transit：描述TOP信息的

③virtual：描述TOP信息的

④stubnet：描述路由信息的

[R1]dis ospf lsdb router 1.1.1.1

 OSPF Process 1 with Router ID 1.1.1.1

         Area: 0.0.0.0

 Link State Database

  Type      : Router

  Ls id     : 1.1.1.1

  Adv rtr   : 1.1.1.1

  Ls age    : 1057

  Len       : 60

  Options   :  E

  seq#      : 80000011

  chksum    : 0xe9c9

  Link count: 3

   * Link ID: 2.2.2.2                     //邻居的router-id

     Data   : 1.1.12.1                  //连着邻居接口的地址

     Link Type: P-2-P                  //链路类型为P2P

     Metric : 1562                     //我到邻居的cost

   * Link ID: 1.1.12.0                   //我自身有一个网段前缀为1.1.12.0

     Data   : 255.255.255.0            //该网段的掩码为24

     Link Type: StubNet                //描述路由信息的

     Metric : 1562                     //我到这个网段的cost为1562

     Priority : Low                     //这条路由的优先级，仅本地有效，不是LSA本身的内容；

   * Link ID: 1.1.1.1

     Data   : 255.255.255.255

     Link Type: StubNet

     Metric : 0

     Priority : Medium

[R1]dis ospf lsdb router 2.2.2.2

 OSPF Process 1 with Router ID 1.1.1.1

         Area: 0.0.0.0

 Link State Database

  Type      : Router

  Ls id     : 2.2.2.2

  Adv rtr   : 2.2.2.2

  Ls age    : 730

  Len       : 60

  Options   :  E

  seq#      : 8000000b

  chksum    : 0x1898

  Link count: 3

   * Link ID: 1.1.1.1

     Data   : 1.1.12.2

     Link Type: P-2-P

     Metric : 1562

   * Link ID: 1.1.12.0

     Data   : 255.255.255.0

     Link Type: StubNet

     Metric : 1562

     Priority : Low

   * Link ID: 2.2.2.2

     Data   : 255.255.255.255

     Link Type: StubNet

     Metric : 0

     Priority : Medium

1类LSA：MA

[R3]dis ospf lsdb router 3.3.3.3

 OSPF Process 1 with Router ID 3.3.3.3

         Area: 0.0.0.1

 Link State Database

  Type      : Router

  Ls id     : 3.3.3.3

  Adv rtr   : 3.3.3.3

  Ls age    : 5

  Len       : 48

  Options   :  E

  seq#      : 80000005

  chksum    : 0xef4a

  Link count: 2

   * Link ID: 1.1.234.4                 //DR的接口地址

     Data   : 1.1.234.3               //我通过自己的1.1.234.3这个接口连着DR

     Link Type: TransNet              //MA网络

     Metric : 1

   * Link ID: 3.3.3.3

     Data   : 255.255.255.255

     Link Type: StubNet

     Metric : 0

     Priority : Medium

二类LSA：既包含TOP信息又包含路由信息

[R3]dis ospf lsdb network 1.1.234.4

 OSPF Process 1 with Router ID 3.3.3.3

         Area: 0.0.0.1

 Link State Database

  Type      : Network

  Ls id     : 1.1.234.4

  Adv rtr   : 4.4.4.4

  Ls age    : 301

  Len       : 36

  Options   :  E

  seq#      : 80000003

  chksum    : 0x67c7

  Net mask  : 255.255.255.0                  //MA网段的掩码

  Priority  : Low

     Attached Router    4.4.4.4               //DR说自己连着R2、R3、R4

     Attached Router    2.2.2.2

     Attached Router    3.3.3.3

注意：区域内路由根据SPF计算最短路径树，100%放环；

三类LSA：

因为同一个区域内的LSDB是同步的，那么AR1的loop0接口对应网段的路由怎样通告进area 1被AR3、AR4所学习到呢？

三类LSA

ABR定义：

1、连接多个区域，至少有一个活动接口属于区域0的路由器；

2、存在vlink的路由器也是ABR；

ABR的工作原理：

1、ABR转换非Area 0的1、2类LSA到Area 0的3类LSA ；

2、ABR转换Area 0的1、2类LSA到非Area 0的3类LSA ；

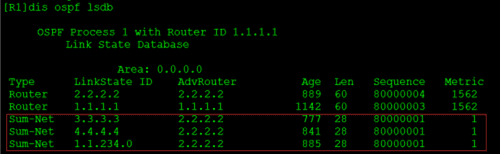

此时查看R1的LSDB：

[R1]dis ospf lsdb summary 3.3.3.3

 OSPF Process 1 with Router ID 1.1.1.1

         Area: 0.0.0.0

 Link State Database

 HCIP Datacom培训课程咨询可联系WOLFLAB网络技术实验室

  Type      : Sum-Net

  Ls id     : 3.3.3.3                                      //区域间路由的前缀

  Adv rtr   : 2.2.2.2                                     //谁通告的

  Ls age    : 869

  Len       : 28

  Options   :  E

  seq#      : 80000001

  chksum    : 0xae99

  Net mask  : 255.255.255.255                          //掩码

  Tos 0  metric: 1                                      //ABR到这条路由的开销

  Priority  : Medium                                   //路由的优先级

此时查看R3的LSDB：

3、ABR转换Area 0的3类到非Area的3类LSA； (例外：如果本区域存在1、2类LSA，Area的3类LSA不会被转进的)

4、不会有非Area 0的3类LSA转进Area 0。

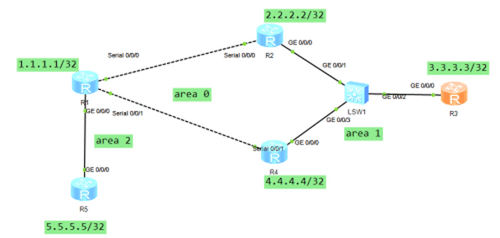

问题一：R5的loop0接口网段的路由怎么被area 1的中的R3学到呢？

第一步：ABR R1通过1类和2类LSA计算出本区域的R5的loop0接口网段的路由，然后向区域0泛三类LSA；

第二步：ABR R2和R4会将区域0的三类LSA，向区域1泛三类LSA；

第三步：R3可以根据1类和2类LSA知道怎么去往同区域的ABR，开销是1；

第四步：此时R3就可以计算出去往R5的路由了；

问题二：请问R3知不知道5.5.5.5/32这条路由接到R5上？

不知道，但是R3知道要想去往R5就要找本区域的ABR，怎么去往本区域的ABR，R3可以通过1类和2类LSA计算出来；

问题三：因为R2和R4都会向区域1泛三类LSA，那么R4会不会将R2向区域1泛洪的5.5.5.5/32的三类LSA重新泛洪到区域0呢？

不会，ABR收到非骨干区域的三类LSA，只接收不计算，只存在于自己的LSDB中，不会用非骨干的3类LSA计算路由；

问题四：R2和R4作为ABR都会将R3的loop0接口网段路由3.3.3.3/32泛洪进area0，那么R4会不会将R2向区域0泛洪的3.3.3.3/32的三类LSA重新泛洪到区域1呢？

不会，因为区域1存在3.3.3.3/32的1、2类LSA，Area的3类LSA不会被转进的；
