第一步：让接入设备可以ping通radius server

第二步：AGG1作为接入设备，配置跟radius server的对接参数

基于AAA去配置的

A：认证     1812

A：授权     1812

A：计费     1813

radius-server template wolf

 radius-server shared-key cipher Huawei@123

 radius-server authentication 192.168.9.148 1812 weight 80

 radius-server accounting 192.168.9.148 1813 weight 80

radius-server authorization 192.168.9.148 shared-key cipher Huawei@123

第三步：配置AAA认证方案

aaa

 authentication-scheme wolf

  authentication-mode radius

 accounting-scheme wolf

  accounting-mode radius

#

 domain wolf

  authentication-scheme wolf

  accounting-scheme wolf

  radius-server wolf

第四步：配置与Portal服务器的对接参数

url-template name wolf                      //配置URL模板

url https://192.168.9.148:19008/portal        //Portal服务器给客户端推送的认证界面的地址

url-parameter set device-ip 1.1.12.2          //绑定设备IP

web-auth-server wolf                       //配置web认证server模板的名字

server-source ip-address 1.1.12.2    //配置可以接收和响应Portal服务器报文的本机网关地址

protocol portal                    //配置Portal认证时所使用的协议为Portal协议（默认）

server-ip 192.168.9.148            //Portal服务器的IP地址

source-ip 1.1.12.2                 //设备和Portal服务器通信的IP地址

port 50100                       //iMaster NCE-Campus作为Portal服务器时端口固定

shared-key cipher Huawei@123   //配置与Portal服务器通信的共享密钥

url-template wolf                 //绑定URL模板

portal-access-profile name wolf

web-auth-server wolf direct      //配置Portal接入模板使用的Portal服务器模板，如果用户终端和AC之间为二层组网，则需要配置为direct方式，如果为三层组网，则需要配置layer3方式

free-rule-template name default_free_rule  //配置认证前域，名字只能叫default_free_rule

free-rule 1 destination ip 192.168.9.148 mask 255.255.255.255

authentication-profile name wolf           //进入认证模板

portal-access-profile wolf                  //调用portal接入模板

free-rule-template default_free_rule        //调用认证前域

acl 3000                                  //配置认证后域

rule 1 permit ip

interface vlanif 10

authentication-profile wolf                //在接口下应用Portal认证模板

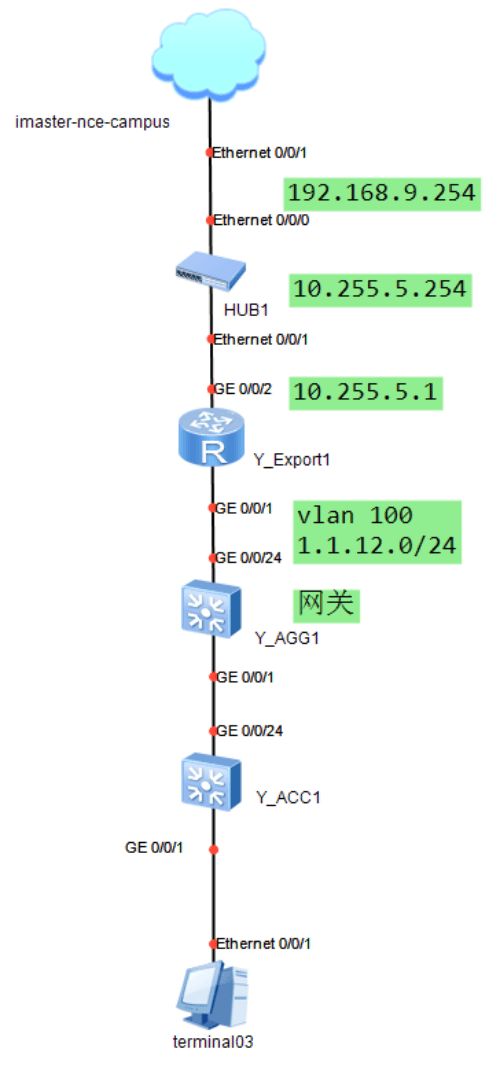

第四步：规划网络

vlan batch 10

#

interface GigabitEthernet0/0/1

 port link-type hybrid

 port hybrid tagged vlan 10

#

dhcp enable

#

interface Vlanif10

 ip address 1.1.10.254 255.255.255.0

 dhcp select interface

HCIE Datacom培训实验-第五步：配置接入交换机

vlan batch 10

#

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 10

#

interface GigabitEthernet0/0/24

 port link-type trunk

 port trunk allow-pass vlan 10
