华为认证HCIP培训Datacom课程-PMTU：路径MTU的发现

①ipv4针对报文进行分片，通过头部当中的ID+FLAG+OFFSET来实现，ipv6要想针对报文进行分片，需要通过扩展头部分段报头44来实现；

②IPV6的报文超过出接口的MTU就会进行分片，IPV6为了提高转发效率，仅在源节点进行分片，在目的节点进行重组，在转发的过程中是不进行分片操作的，当然也不进行分片报文的整合工作。

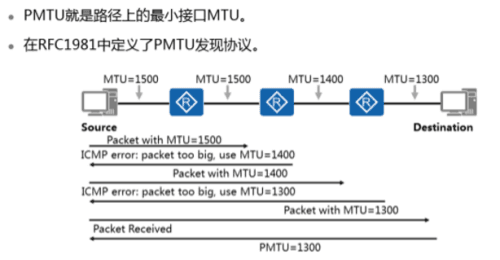

③此时源节点到底将报文分成多大呢？就需要用到PMTU，PMTU也是Icmpv6的高级特性；

④IPv6要求链路层所支持的最小MTU为1280，所以源节点直接按照1280进行分片就OK；

实验：R1/R2/R3/R4编址如下，底层运行OSPFV3确保AR1和AR4的loop0接口可以ping通，将接口的MTU设置如下，观察现象；

[AR2-GigabitEthernet0/0/1]dis this

interface GigabitEthernet0/0/1

 ipv6 enable

 ipv6 address 2001:23::2/64

 ipv6 mtu 1400

 ospfv3 1 area 0.0.0.0

 ospfv3 mtu-ignore

[AR3-GigabitEthernet0/0/0]dis this

interface GigabitEthernet0/0/0

 ipv6 enable

 ipv6 address 2001:34::3/64

 ipv6 mtu 1300

 ospfv3 1 area 0.0.0.0

 ospfv3 mtu-ignore

AR1发送一个1500字节的数据包，此时丢两个包：

[AR1]ping ipv6 -a 2001::1 -s 1500 2004::4

  PING 2004::4 : 1500  data bytes, press CTRL_C to break

    Request time out

    Request time out

    Reply from 2004::4

    bytes=1500 Sequence=3 hop limit=62  time = 40 ms

    Reply from 2004::4

    bytes=1500 Sequence=4 hop limit=62  time = 40 ms

    Reply from 2004::4

    bytes=1500 Sequence=5 hop limit=62  time = 60 ms

----------------------------------------------

AR1发送一个1500字节的数据包到了AR2上，AR2发现数据包比如出接口的MTU要大，此时就会给AR1回复一个icmpv6  packet too big的数据包，里面携带自己出接口的MTU，AR1收到后就按照1400进行分片：

Frame 68: 1294 bytes on wire (10352 bits), 1294 bytes captured (10352 bits) on interface -, id 0

Ethernet II, Src: HuaweiTe_2a:2c:f3 (00:e0:fc:2a:2c:f3), Dst: HuaweiTe_0b:49:19 (00:e0:fc:0b:49:19)

Internet Protocol Version 6, Src: 2001:23::2, Dst: 2001::1

Internet Control Message Protocol v6

    Type: Packet Too Big (2)

    Code: 0

    Checksum: 0x3664 [correct]

    [Checksum Status: Good]

    MTU: 1400

    Internet Protocol Version 6, Src: 2001::1, Dst: 2004::4

    Data (1184 bytes)

---------------------------------------------

AR1发送的第二个数据包就按照1400字节进行分片，数据包到了AR2上通过，到了AR3上发现数据包比如出接口的MTU要大，此时就会给AR1回复一个icmpv6  packet too big的数据包，里面携带自己出接口的MTU，AR1收到后就按照1300进行分片：

Frame 71: 1294 bytes on wire (10352 bits), 1294 bytes captured (10352 bits) on interface -, id 0

Ethernet II, Src: HuaweiTe_2a:2c:f3 (00:e0:fc:2a:2c:f3), Dst: HuaweiTe_0b:49:19 (00:e0:fc:0b:49:19)

Internet Protocol Version 6, Src: 2001:34::3, Dst: 2001::1

Internet Control Message Protocol v6

    Type: Packet Too Big (2)

    Code: 0

    Checksum: 0x3716 [correct]

    [Checksum Status: Good]

    MTU: 1300

    Internet Protocol Version 6, Src: 2001::1, Dst: 2004::4

    Data (1184 bytes)

------------------------------------------------

AR1发送的第三个数据包按照1300字节进行分片，数据包到了AR2和AR3都能通过，并发送给目的节点AR4上，AR4将数据包进行重组，给AR1回复REPLY，AR1收到之后表明报文已经到了目的节点，此时会将PMTU的信息记录下来，以后在访问2004::4就按照1300字节进行分片；

[AR1]dis ipv6 pathmtu all

IPv6 Destination Address                ZoneID PathMTU LifeTime(M) Type    FF

2004::4                                 0      1300    6           Dynamic No

-------------------------------------------

Total: 1      Dynamic: 1     Static: 0
