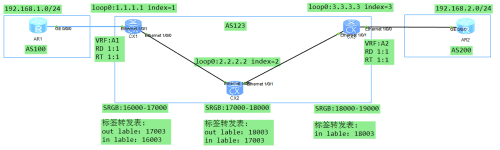

实验：实现192.168.1.0/24能够访问192.168.2.0/24

第一步：完成AS123的SR-MPLS BE的搭建

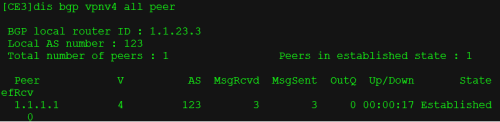

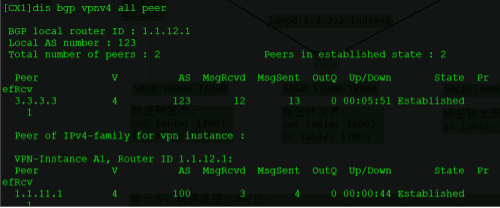

第二步：配置CX1和CX3的BGP VPNV4的邻居关系

[CX1-bgp]dis this

#

bgp 123

 undo default ipv4-unicast

 peer 3.3.3.3 as-number 123

 peer 3.3.3.3 connect-interface LoopBack0

 #

 ipv4-family unicast

  undo synchronization

  undo peer 3.3.3.3 enable

 #

 ipv4-family vpnv4

  policy vpn-target

  peer 3.3.3.3 enable

[CE3-bgp]dis this

#

bgp 123

 undo default ipv4-unicast

 peer 1.1.1.1 as-number 123

 peer 1.1.1.1 connect-interface LoopBack0

 #

 ipv4-family unicast

  undo synchronization

  undo peer 1.1.1.1 enable

 #

 ipv4-family vpnv4

  policy vpn-target

  peer 1.1.1.1 enable

第三步：配置PE和CE的接入协议

华为认证HCIE培训Datacom课程-流量走向：

第一步：AR1发送，数据包到了CX1的VRF A1中

icmp request：

sip：192.168.1.1 dip：192.168.2.1

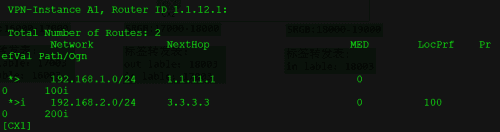

第二步：CX1查看目的网段路由的详细信息

[CX1]dis ip routing-table vpn-instance A1 192.168.2.0 verbose

Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole

 route

--------------------------------------

Routing Table : A1

Summary Count : 1

Destination: 192.168.2.0/24

     Protocol: IBGP               Process ID: 0

   Preference: 255                      Cost: 0

      NextHop: 3.3.3.3             Neighbour: 3.3.3.3

        State: Active Adv Relied         Age: 00h01m15s

          Tag: 0                    Priority: low

        Label: 48120                 QoSInfo: 0x0

   IndirectID: 0x100007E            Instance:

 RelayNextHop: 1.1.12.2            Interface: Ethernet1/0/0

     TunnelID: 0x000000002900000083 Flags: RD

[CX1]dis tunnel-info all

Tunnel ID            Type                Destination

 Status

-------------------------------------

0x000000002900000082 srbe-lsp            2.2.2.2

 UP

0x000000002900000083 srbe-lsp            3.3.3.3

[CX1]dis segment-routing prefix mpls forwarding

                   Segment Routing Prefix MPLS Forwarding Information

-----------------------------------

             Role : I-Ingress, T-Transit, E-Egress, I&T-Ingress And Transit

Prefix             Label      OutLabel   Interface         NextHop          Role

  MPLSMtu   Mtu     State

------------------------------------

1.1.1.1/32         16001      NULL       Loop0             127.0.0.1        E

  ---       1500    Active

2.2.2.2/32         16002      3          Eth1/0/0          1.1.12.2         I&T

  ---       1500    Active

3.3.3.3/32         16003      17003      Eth1/0/0          1.1.12.2         I&T

  ---       1500    Active

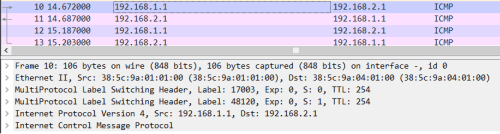

CX1为该数据包打上私网标签，和SR-MPLS BE 分配的公网标签：

注意：CX1查看该路由的详细信息的TunnelID跟隧道的TunnelID是一样的，表示我使用哪个隧道

icmp request：

sip：192.168.1.1 dip：192.168.2.1 | MP-BGP：48120 | SR-MPLS BE：17003

第三步：CX2根据标签转发信息表转发报文

[CX2]dis segment-routing prefix mpls forwarding

                   Segment Routing Prefix MPLS Forwarding Information

 ----------------------------

             Role : I-Ingress, T-Transit, E-Egress, I&T-Ingress And Transit

Prefix             Label      OutLabel   Interface         NextHop          Role

  MPLSMtu   Mtu     State

-----------------------------------

1.1.1.1/32         17001      3          Eth1/0/0          1.1.12.1         I&T

  ---       1500    Active

2.2.2.2/32         17002      NULL       Loop0             127.0.0.1        E

  ---       1500    Active

3.3.3.3/32         17003      3          Eth1/0/1          1.1.23.3         I&T

  ---       1500    Active

第四步：CX3根据携带的私网标签查找对应的VRF进行报文的转发

[CX3]dis mpls lsp

---------------------------------

                 LSP Information: BGP LSP

---------------------------------

FEC                In/Out Label    In/Out IF                      Vrf Name

192.168.2.0/24     48120/NULL      -/-                             A2
