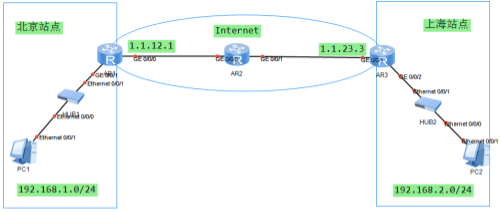

华为认证HCIE培训-手动IPSEC VPN（ESP）：

第一步：匹配感兴趣流（需要保护的数据）

[AR1-acl-adv-3000]dis this

[V200R003C00]

#

acl number 3000

 rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

[AR3-acl-adv-3000]dis this

[V200R003C00]

#

acl number 3000

 rule 5 permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255

第二步：创建安全提议（合同的内容）

AR1/AR3：

ipsec proposal wolf

[AR1]dis ipsec proposal                //默认参数

Number of proposals: 1

IPSec proposal name: wolf

 Encapsulation mode: Tunnel          //传输模式隧道

 Transform         : esp-new         //采用ESP封装

 ESP protocol      : Authentication MD5-HMAC-96      //认证算法MD5

                     Encryption     DES                //加密算法DES

第三步：创建安全策略

[AR1-ipsec-policy-manual-wolf-10]dis this

[V200R003C00]

#

ipsec policy wolf 10 manual

 security acl 3000

 proposal wolf

 tunnel local 1.1.12.1

 tunnel remote 1.1.23.3

 sa spi inbound esp 1234                     //AR1的 inbound 是AR3的 outbound

 sa string-key inbound esp simple huawei

 sa spi outbound esp 4321                   //AR1的 outbound 是AR3的 inbound

 sa string-key outbound esp simple huawei

[AR3-ipsec-policy-manual-wolf-10]dis this

[V200R003C00]

#

ipsec policy wolf 10 manual

 security acl 3000

 proposal wolf

 tunnel local 1.1.23.3

 tunnel remote 1.1.12.1

 sa spi inbound esp 4321

 sa string-key inbound esp simple huawei

 sa spi outbound esp 1234

 sa string-key outbound esp simple huawei

第四步：接口下调用安全策略

interface GigabitEthernetX/X/X

 ipsec policy wolf

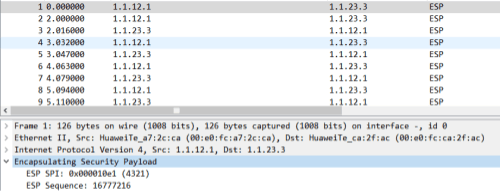

验证：（ESP）

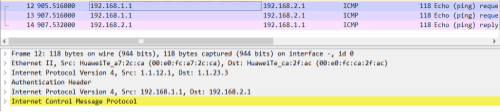

验证：（AH）

[AR1-ipsec-proposal-wolf]dis this

[V200R003C00]

#

ipsec proposal wolf

 transform ah

[AR3-ipsec-proposal-wolf]dis this

[V200R003C00]

#

ipsec proposal wolf

 transform ah

[AR1-ipsec-policy-manual-wolf-10]dis this

[V200R003C00]

#

ipsec policy wolf 10 manual

 security acl 3000

 proposal wolf

 tunnel local 1.1.12.1

 tunnel remote 1.1.23.3

 sa spi inbound ah 1234

 sa string-key inbound ah simple huawei

 sa spi outbound ah 4321

 sa string-key outbound ah simple huawei

[AR3-ipsec-policy-manual-wolf-10]dis this

[V200R003C00]

#

ipsec policy wolf 10 manual

 security acl 3000

 proposal wolf

 tunnel local 1.1.23.3

 tunnel remote 1.1.12.1

 sa spi inbound ah 4321

 sa string-key inbound ah simple huawei

 sa spi outbound ah 1234

 sa string-key outbound ah simple huawei

问题：因为AH针对数据包不加密，那AH有什么用呢？

如果收到的数据包就是加密后的数据包，那此时就可以用AH节约设备资源；

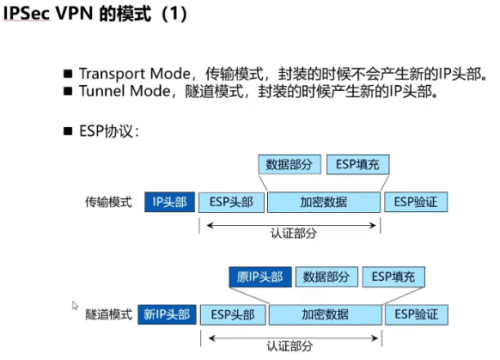

华为认证HCIE培训-IPSEC VPN的模式：

Transport Mode（传输模式）：封装的时候不会产生新的IP头部；

就是针对本身的数据ICMP REQUEST进行加密，将加密后的数据加上数据包自身的网络层头部

场景：如果业务地址和IPSEC隧道的SIP和DIP一样时，就可以采用传输模式，节约资源；

Tunnel Mode（隧道模式）：封装的时候产生新的IP头部；（默认）

就是针对本身的数据ICMP REQUEST+网络层头部加密，将加密后的数据加上IPSEC VPN的source和des

场景：如果业务地址和IPSEC隧道的SIP和DIP不一样时，就必须采用隧道模式；
