当到达同一目的地存在多条路由时，BGP依次对比下列属性来选择路由：

1. 优选协议首选值（PrefVal）最高的路由，默认是0。

协议首选值（PrefVal）是华为设备的特有属性，该属性仅在本地有效。

2. 优选本地优先级（Local_Pref）最高的路由，默认是100。

3. 路由生成方式，依次优选手动聚合路由>自动聚合路由>network命令引入的路由>import-route命令引入的路由>从对等体学习的路由。

4. 优选AS路径（AS_Path）最短的路由。

5. 依次优选Origin类型为IGP>EGP>Incomplete的路由。

6. 优选MED属性小的路由

7. EBGP邻居学来的路由优先于IBGP邻居学来的路由

8. 优选到BGP下一跳IGP度量值（metric）最小的路由。

说明：

在IGP中，对到达同一目的地址的不同路由，IGP根据本身的路由算法计算路由的度量值。

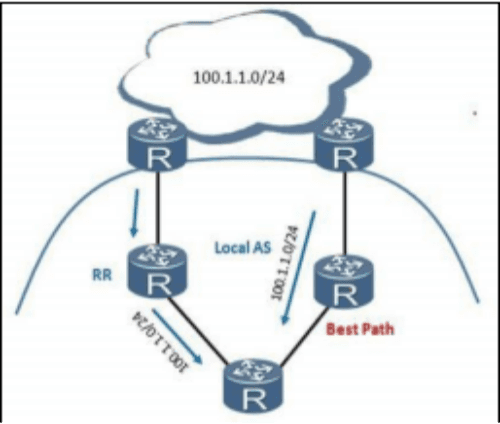

9. 优选Cluster_List最短的路由，没有Cluster_List长度为0。

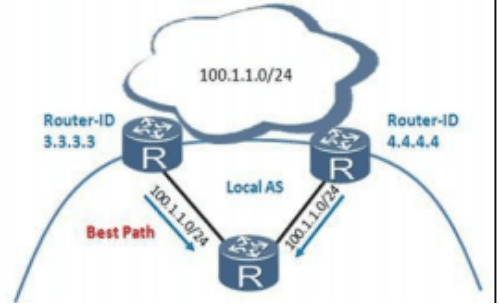

10. 优选Router ID最小的设备发布的路由。

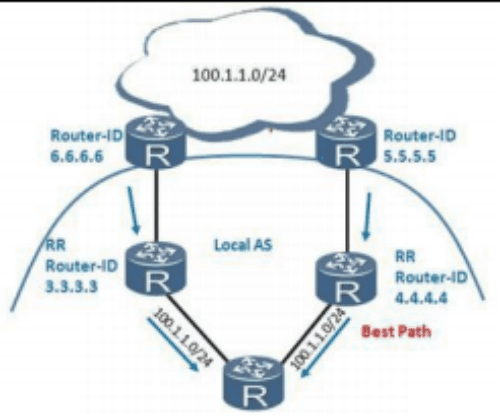

如果路由携带Originator_ID属性，选路过程中将比较Originator_ID的大小（不再比较Router ID），并优选Originator_ID最小的路由。

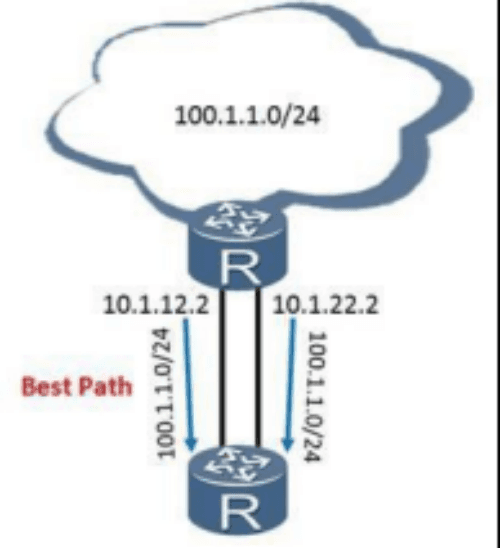

11. 优选Peer地址最小对等体邻居传递过来的路由。

BGP负载分担

当到达同一目的地址存在多条等价路由时，可以通过BGP等价负载分担实现均衡流量的目的。形成BGP等价负载分担的条件是“BGP选择路由的策略”的1至8条规则中需要比较的属性完全相同。

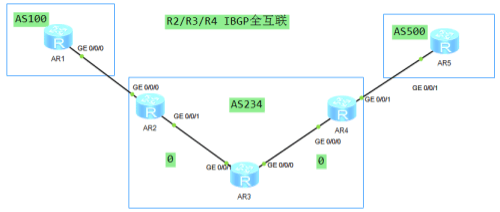

实验：

R1/R5分别引入7条静态路由

ip route-static 100.1.0.0 255.255.255.0 NULL0

ip route-static 100.1.1.0 255.255.255.0 NULL0

ip route-static 100.1.2.0 255.255.255.0 NULL0

ip route-static 100.1.3.0 255.255.255.0 NULL0

ip route-static 100.1.4.0 255.255.255.0 NULL0

ip route-static 100.1.5.0 255.255.255.0 NULL0

ip route-static 100.1.6.0 255.255.255.0 NULL0

ip route-static 100.1.7.0 255.255.255.0 NULL0

华为认证HCIP培训数通Datacom课程

需求：

1、R3上通过调整PrefVal针对100.1.0.0优选R4；

2、R3上通过调整local-pre针对100.1.1.0优选R4；

3、R3上通过调整as-path针对100.1.2.0优选R4；

4、R3上通过调整ori针对100.1.3.0优选R4；

5、R3上通过调整MED针对100.1.4.0优选R4；

6、R3上通过调整IGP度量值针对100.1.5.0优选R4；

7、R3上希望看到100.1.6.0是负载

R3：

acl number 2000

 rule 5 permit source 100.1.0.0 0

acl number 2001

 rule 5 permit source 100.1.1.0 0

acl number 2002

 rule 5 permit source 100.1.2.0 0

acl number 2003

 rule 5 permit source 100.1.3.0 0

acl number 2004

 rule 5 permit source 100.1.4.0 0

acl number 2005

 rule 5 permit source 100.1.5.0 0

acl number 2006

 rule 5 permit source 100.1.6.0 0

#

bgp 234

 group 1 internal

 peer 1 connect-interface LoopBack0

 peer 2.2.2.2 as-number 234

 peer 2.2.2.2 group 1

 peer 4.4.4.4 as-number 234

 peer 4.4.4.4 group 1

 #

 ipv4-family unicast

  undo synchronization

  compare-different-as-med

  maximum load-balancing ibgp 2

  load-balancing as-path-ignore

  peer 1 enable

  peer 2.2.2.2 enable

  peer 2.2.2.2 group 1

  peer 2.2.2.2 route-policy R2-R3-IN import

  peer 4.4.4.4 enable

  peer 4.4.4.4 group 1

  peer 4.4.4.4 route-policy R4-R3-IN import

#

route-policy R4-R3-IN permit node 10

 if-match acl 2000

 apply preferred-value 1

#

route-policy R4-R3-IN permit node 20

 if-match acl 2001

 apply local-preference 101

#

route-policy R4-R3-IN permit node 30

 if-match acl 2002

 apply as-path none overwrite

#

route-policy R4-R3-IN permit node 40

 if-match acl 2003

 apply origin igp

#

route-policy R4-R3-IN permit node 50

 if-match acl 2005

 apply ip-address next-hop 1.1.34.4

#

route-policy R4-R3-IN permit node 60

#

route-policy R2-R3-IN permit node 10

 if-match acl 2004

 apply cost 1

#

route-policy R2-R3-IN permit node 20

需求：

1、将R3配置成RR，R2和R4都是路由反射器的客户端；

2、R4上将和R5的EBGP邻居shut，避免干扰；

3、R1上再始发一条100.1.7.0/24的路由；

4、在R4观察100.1.7.0/24的路由

R1：

ip route-static 100.1.7.0 255.255.255.0 NULL0

R3：

peer 1 reflect-client

R4：

peer 1.1.45.5 ignore

此时在R4上看到100.1.7.0的BGP路由如下：

 *>i  100.1.7.0/24       2.2.2.2         0          100        0      100?

 * i                              2.2.2.2         0          100        0      100?

[Huawei]dis ip routing-table 100.1.7.0

Route Flags: R - relay, D - download to fib

------------------------------------------------------------------------------

Routing Table : Public

Summary Count : 1

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      100.1.7.0/24  IBGP    255  0          RD   2.2.2.2         GigabitEthernet

0/0/0

R4上配置maximum load-balancing ibgp 2，能否在R4的路由表中看见等价路由？

不能，因为下一跳相同，R4上从R2收到路由的时候修改下一跳。

acl number 2007

 rule 5 permit source 100.1.7.0 0

#

route-policy R2-R3-IN permit node 10

 if-match acl 2007

 apply ip-address next-hop 1.1.23.2

#

route-policy R2-R3-IN permit node 20

#

BGP 234

peer 2.2.2.2 route-policy R2-R3-IN import

此时R4的BGP表如下：

 *>i  100.1.7.0/24       1.1.23.2        0          100        0      100?

 * i                               2.2.2.2         0          100        0      100?

路由表如下：

[Huawei]dis ip routing-table 100.1.7.0

Route Flags: R - relay, D - download to fib

--------------------------------------

Routing Table : Public

Summary Count : 2

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      100.1.7.0/24  IBGP    255  0          RD   1.1.23.2        GigabitEthernet0/0/0

                            IBGP    255  0          RD   2.2.2.2         GigabitEthernet0/0/0

此时R4优选R2传递的100.1.7.0因为Cluster list长度短
