HCIE培训课程Datacom理论-了解静态LSP

关注WOLF-LAB网络技术实验室，了解华为认证HCIE培训课程Datacom方向！

不需要通过标签发布协议动态的建立LSP，相当于静态路由，管理员手动配置。

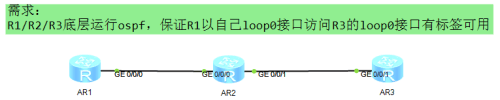

R1/R2/R3：

mpls lsr-id 1.1.1.1   //设置一个lsr-id相当于router id，静态lsr-id无需有一个接口地址是1.1.1.1

mpls               //全局下开启mpls

int g0/0/0

mpls               //启用标签转发

R1：

static-lsp ingress wolf destination 3.3.3.3 32 outgoing-interface GigabitEthernet0/0/0 nexthop 1.1.12.2 out-label 102

R2：

static-lsp transit wolf incoming-interface GigabitEthernet0/0/0 in-label 102 outgoing-interface GigabitEthernet0/0/1 nexthop 1.1.23.3 out-label 203

R3：

static-lsp egress wolf incoming-interface GigabitEthernet0/0/1 in-label 203

R1的表象：

R2的表象：

R3的表象：

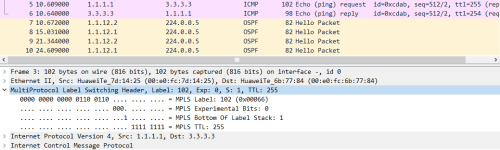

R1和R2之间抓到的包：

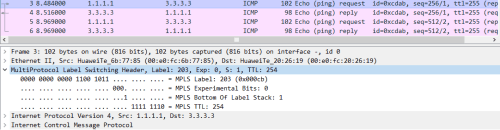

R2和R3之间抓到的包：

分析：可以看到R1访问R3走的标签，回来的访问走的IP，因为现在只建立了一条单向的LSP

注意事项：

1、静态LSP需要设置LSR-ID，相当于router id，无需有一个接口属于LSR-ID；

2、静态LSP的名字本地有效，不一致无所谓；

3、定义目标地址和mask的时候要严格跟路由表一致，如果不一致会down

静态LSP的缺点：

@中间的节点R2不知道带有标签的报文属于自己的哪个转发等价类的；

@中间的节点R2如果访问3.3.3.3是没有标签可用的，如果想要走标签必须让R2作为ingress去写静态LSP，因为对于R2来讲只有收到102才会替换标签203，如果收到是null标签，直接走IP报文的转发；

@适用于小型网络，配置量大；
