PSTN：公共电话交换网络

传统电话网的特点：

1、电路交换

2、费用高

3、通话质量好

4、安全性高

TDM telephony--时分复用电话技术

VOIP：

语音电话的特点：

1、包交换（统计复用）

2、通话质量（QOS）

3、安全

4、扩展性好

---------------------------------------------------------------------------

TDM上的接口类型：

1、analog  模拟

2、digital 数字

路由器上的几种模拟接口:

FXS--接模拟电话，用作PSTN/PBX端，可用于FXS-FXO的连接,可以提供电压。

FXO--接局端，用作终端设备，可用于FXS-FXO的连接

E&M--接PBX设备，可再外接多个模拟电话机，用作中继线，主要是PBX之间或设备之间的互连

模拟中继线路一次只能传输一路语音

路由器上的数字接口：

E1--欧洲标准，32个信道，30个语音信道，2个控制信道，用来传信令

T1--北美标准，24个信道，23个语音信道，1个控制信道

数字中继线路可同时传输多路语音

模拟中继线路易受干扰，不适合于长距离的传输，数字中继线路抗干扰能力强，可用于长距离传输。

PBX--程控电话交换机，作模拟电话的集中管理

信令--用于建立、维护、拆除一条信道

信令的几种标准H323

 1、H225,TCP连接

MGCP

SCCP cisco开发的私有信令SIP  现在的主流应用

两个专业术语

off-hook 摘机

on-hook 挂机

每一路电话信道是64K

A/D模数转换的四步

1、采样

2、量化

3、编码

4、压缩

采样：

耐奎斯特原理：以最高频率的两倍速率进行采样

量化：

分线性量化和对数量化

编码压缩的标准：

G.711,PCM，8K采样，8bit编码，64K/S的传输量

G.719,CS-ACELP

G.719A,CS-ACELP  目前主流技术

DSP--(数字信号处理器)语音模块,在模数转换过程中起到处理作用，是路由器中的一个单独的模块，需要额外定，现在的模块名是PVDM，分为8路、12路、16路、32路、64路

DSP的三个作用：

1、在不同制式之间转换

2、A/D或D/A转换

3、集成多路

VAD--活动语音检测

语音流的封装

IP+UDP+RTP+payload

RTP用来解决UDP的无序性

CRTP用来压缩语音包的包头,将IP+UDP+RTP压缩成2-4个字节,未压缩之前是40字节,如果保留UDP中的校验和就压缩为4字节，如果不保留就压缩为2字节。

语音IP包的封装是20S封装一次，每S封装50个包。每个包的负载是160字节，加上RTP+UDP+IP头共40字节。得到每个IP包200字节，200*50=80Kbps，也就是说，一路IP语音包的传输需要80K的带宽。

CAC--呼叫准入控制，在以太网中,控制你只能传输几路语音,因为QOS只能控制语音占用的带宽，不能控制传输几路语音。

CM（call manager）--集中管理IP电话

SRST--远端呼叫再生

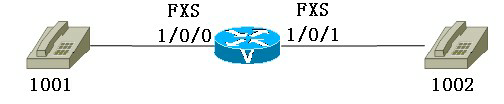

R3640#show voice port summary   查看语音接口

R3640#show diag  查看每一个插槽所插模块的情况

R3640(config)#dial-peer voice 1 pots

R3640(config-dial-peer)#destination-pattern 1001

R3640(config-dial-peer)#port 1/0/0

R3640(config)#dial-peer voice 2 pots

R3640(config-dial-peer)#destination-pattern 1002

R3640(config-dial-peer)#port 1/0/1

R3640#csim start 1001  隐藏命令，用于测试配置是否正确

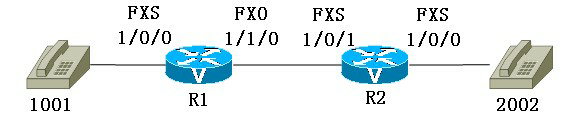

实验二：

R1(config)#dial-peer voice 1 pots

R1(config-dial-peer)#destination-pattern 1001

R1(config-dial-peer)#port 1/0/0

R1(config)#dial-peer voice 12 pots

R1(config-dial-peer)#destination-pattern 2...

R1(config-dial-peer)#port 1/1/0

R1(config-dial-peer)#no digit-strip  不吃号

R2(config)#dial-peer voice 2 pots

R2(config-dial-peer)#destination-pattern 2002

R2(config-dial-peer)#port 1/0/0

R2(config)#dial-peer voice 12 pots

R2(config-dial-peer)#destination-pattern 1...

R2(config-dial-peer)#port 1/0/1

R2(config-dial-peer)#no digit-strip  不吃号

吃号--表示所定义的号码要精确匹配

不吃号--表示只要前面几位匹配就行，不要求精确匹配

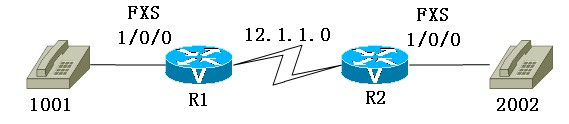

实验三：

R1(config)#dial-peer voice 1 pots

R1(config-dial-peer)#destination-pattern 1001

R1(config-dial-peer)#port 1/0/0

R1(config)#dial-peer voice 12 voip

R1(config-dial-peer)#destination-pattern 2...

R1(config-dial-peer)#session target ipv4:12.1.1.2

R2(config)#dial-peer voice 2 pots

R2(config-dial-peer)#destination-pattern 2002

R2(config-dial-peer)#port 1/0/0

R2(config)#dial-peer voice 12 voip

R2(config-dial-peer)#destination-pattern 1...

R2(config-dial-peer)#session target ipv4:12.1.1.1

实验四--配置voice VLAN：

SW1(config)#vlan 10

SW1(config-vlan)#name DATA

SW1(config)#vlan 200

SW1(config-vlan)#name VOICE

SW1(config)#int f0/1

SW1(config-if)#switchport mode access

SW1(config-if)#switchport access vlan 10

SW1(config-if)#switchport voice vlan 200

SW1(config-if)#mls qos trust cos

注：交换机周期性的发送出CDP信息，中间就包含了voice vlan 信息，这样IP phone收到后就会根据相应的信息打上tag。所以voice vlan一定要开CDP。

实验五：

telephony-service

 max-ephones 10

 max-dn 20

 ip source-address 192.168.100.1 port 2000

 create cnf-files version-stamp Jan 01 2002 00:00:00

 max-conferences 4 gain -6

配置出一台callmanager，可以分配号码。

------------------------------------------------------------

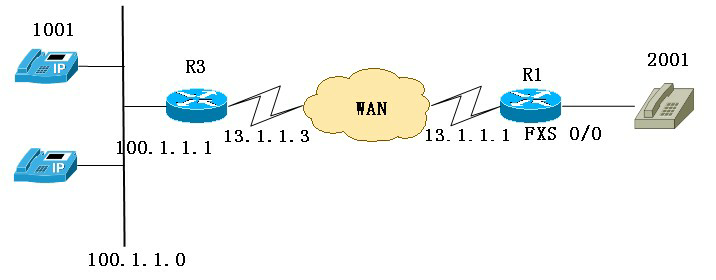

实验五：IP电话打模拟电话

R3配置：

先设定一个DHCP，为IP电话自动分配IP地址，也可以手动为电话设定。

ip dhcp pool WOLF

  network 100.1.1.0 255.255.255.0

  default-router 100.1.1.1

  option 150 ip 100.1.1.1

设定电话号码

ephone-dn  1

number 1001

ephone-dn  2

number 1002

手动分配一个电话号码给IPphone

ephone  1

mac-address 0006.5327.E40F

button  1:1

第一个1代表IPphone上的第一个line，第二个1代表分配第一个号码给电话

自动分配电话号码给IPphone

telephony-service

max-ephones 10  设定最多允许的电话数

max-dn 10       设定最多允许的电话号码数

ip source-address 100.1.1.1 port 2000

auto assign 2 to 3

max-conferences 8 gain -6

transfer-system full-consult

create cnf-files version-stamp Jan 01 2002 00:00:00

红色代表自动产生的部分

写去外部的路由

dial-peer voice 1 voip

destination-pattern 2...

session target ipv4:13.1.1.1

查看IP与电话的映射：

R3#show ephone registered

ephone-1 Mac:0006.5327.E40F TCP socket:[1] activeLine:0 REGISTERED in SCCP ver 5 and Server in ver 5

mediaActive:0 offhook:0 ringing:0 reset:0 reset_sent:0 paging 0 debug:0 caps:7

IP:100.1.1.2 52136 Telecaster 7960  keepalive 38 max_line 6

button 1: dn 1  number 1001 CH1   IDLE

ephone-2 Mac:000B.46BD.E3B3 TCP socket:[2] activeLine:0 REGISTERED in SCCP ver 9 and Server in ver 5

mediaActive:0 offhook:0 ringing:0 reset:0 reset_sent:0 paging 0 debug:0 caps:8

IP:100.1.1.3 49373 Telecaster 7960  keepalive 31 max_line 6

button 1: dn 2  number 1002 CH1   IDLE

---------------------------------------------------------------------------

R1上配置：

dial-peer voice 2 pots

destination-pattern 2001

port 1/0/0

!

dial-peer voice 13 voip

destination-pattern 1...

session target ipv4:13.1.1.3
