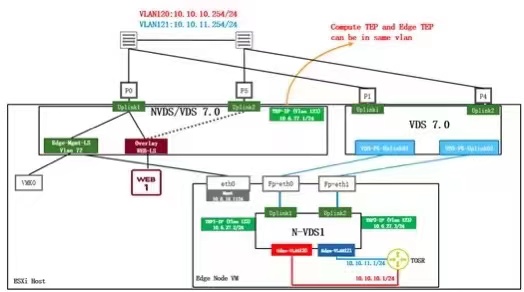

部署Edge Node虚机接口连接多个虚拟交换机时的模型。Edge Node是虚拟机版的，Edge Node VM一共有3个接口，分别为：eth0、FP-eth0、FP-eth1。接口上联到多个虚拟交换机，eth0连到图上面左边的虚拟交换机。FP-eth0、FP-eth1连到图上面的右边的虚拟交换机。图中上面左边的虚拟交换机可以是NVDS或者是VDS 7.0，既支持NVDS，也支持VDS。当然需要VDS版本要7.0或7.0以上。因为这个交换机上面有Segment端口组即逻辑交换机。也就是说这个ESXi主机是做过NSX-T的主机准备。图上面右边为VDS交换机或VSS交换机都可以。并且没有版本的要求，因为该虚拟交换机只做802.1Q的封装。

多个虚拟交换机在部署Edge节点的ESXi传输节点上运行。

例如，可能会为 NSX配置一个交换机（N-VDS 或带有 vSphere 7 的 VDS），并且可能还存在其他 vSphere 交换机。
