《VMware NSX-T卷2》-15 Edge VM接口连接单个虚拟交换机
WeChat:shwolf-lab,加微信了解VMware NSX-T完整课程。

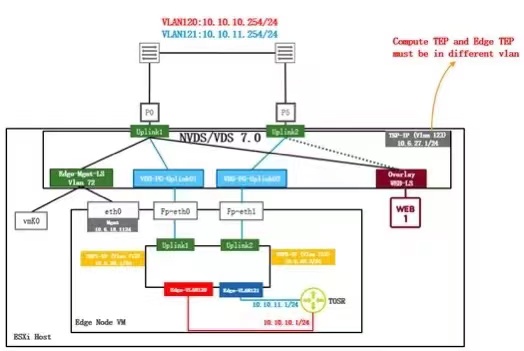

部署Edge Node 虚机接口连接1个虚拟交换机时的模型。如图1-8,Edge Node是
虚拟机版的,Edge Node VM一共是3个接口,分别为:eth0、FP-eth0、FP-eth1。接口上联到1个虚拟交换机,eth0连到ESXi的NVDS虚拟交换机的Edge-Mgmt-ls-vlan 72端口组。FP-eth0、FP-eth1连到ESXi的NVDS虚拟交换机的VDS-PG-Uplink1与VDS-PG-Uplink2端口组。图中上面左边的虚拟交换机可以是NVDS或者是VDS 7.0,既支持NVDS,也支持VDS。当然需要VDS版本为7.0或7.0以上。因为这个交换机上面有Segment端口组即逻辑交换机。也就是说这个ESXi主机是做过NSX-T的主机准备。且TEP IP地址为10.6.27.1/24,VLAN为123。
部署Edge节点的ESXi传输节点可能仅使用为 NSX 配置的一台交换机(N-VDS 或 VDS 与 vSphere 7)。
