汇总对于MPLS产生的影响-HCIE Datacom技术文档分享

发布日期：2022-05-06 浏览次数：1873 来源：崔志鹏

汇总对于MPLS产生的影响-HCIE Datacom实验技术文档分享

WOLFLAB HCIE培训讲师：崔志鹏 CCIE#64969 HCIE#15621

HCIE Datacom基础课视频领取联系WOLFLAB网站客服

HCIE Datacom.png

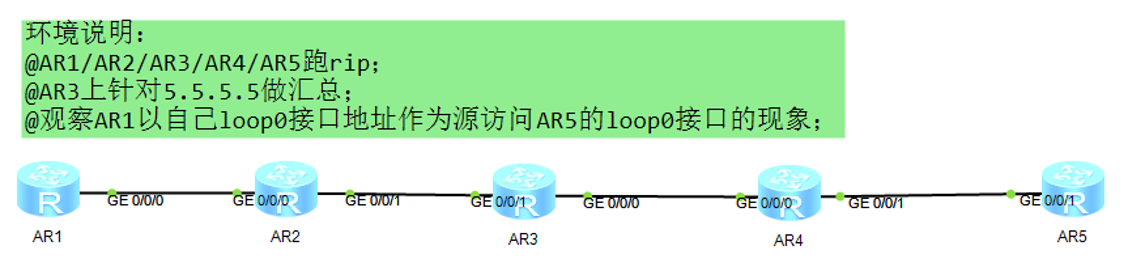

环境说明：

@AR1/AR2/AR3/AR4/AR5跑rip；

@五台设备配置LDP；

@AR3上针对5.5.5.5做汇总；

@观察AR1以自己loop0接口地址作为源访问AR5的loop0接口的现象；

HCIE Datacom.png

[AR1]dis mpls lsp

-------------------------------------------------------------------------------

LSP Information: LDP LSP

-------------------------------------------------------------------------------

FEC In/Out Label In/Out IF Vrf Name

2.2.2.2/32 NULL/3 -/GE0/0/0

2.2.2.2/32 1024/3 -/GE0/0/0

1.1.1.1/32 3/NULL -/-

3.3.3.3/32 NULL/1025 -/GE0/0/0

3.3.3.3/32 1025/1025 -/GE0/0/0

4.4.4.4/32 NULL/1026 -/GE0/0/0

4.4.4.4/32 1026/1026 -/GE0/0/0

5.5.5.5/32 NULL/1027 -/GE0/0/0

5.5.5.5/32 1027/1027 -/GE0/0/0

此时R1访问R5肯定是有标签可用的

R3上做汇总：

R3：

int g 0/0/1

rip summary-address 5.5.0.0 255.255.0.0

此时R2和R1就不会有5.5.5.5/32了，只能看到汇总路由了，R3只能看到明细看不到汇总，这条命令的意思是只将汇总路由通告出去给R2。

此时分析R1访问R5数据包：

@因为做了汇总，华为默认标签分配的方式还是有序的，默认的触发条件还是host，所以在R1和R2上就没有标签可用了；

[AR1]dis mpls lsp

-------------------------------------------------------------------------------

LSP Information: LDP LSP

-------------------------------------------------------------------------------

FEC In/Out Label In/Out IF Vrf Name

2.2.2.2/32 NULL/3 -/GE0/0/0

2.2.2.2/32 1024/3 -/GE0/0/0

1.1.1.1/32 3/NULL -/-

3.3.3.3/32 NULL/1025 -/GE0/0/0

3.3.3.3/32 1025/1025 -/GE0/0/0

4.4.4.4/32 NULL/1026 -/GE0/0/0

4.4.4.4/32 1026/1026 -/GE0/0/0

@此时R1访问R5还是可以通的，但是R1到R3的流量走的是IP，R3到R5的流量走的是标签，回包都走标签；

怎么解决？

@R3上写一条指向null0的防环路由ip route-static 5.5.0.0 16 NULL 0

@然后再R3上将触发策略改成all；

@R1/R2/R3/R4/R5都要改成all，保证R1和R2收到IP的数据包可以走标签转发；

改之前：

[AR3]dis mpls lsp

-------------------------------------------------------------------------------

LSP Information: LDP LSP

-------------------------------------------------------------------------------

FEC In/Out Label In/Out IF Vrf Name

1.1.1.1/32 NULL/1024 -/GE0/0/1

1.1.1.1/32 1024/1024 -/GE0/0/1

2.2.2.2/32 NULL/3 -/GE0/0/1

2.2.2.2/32 1025/3 -/GE0/0/1

3.3.3.3/32 3/NULL -/-

4.4.4.4/32 NULL/3 -/GE0/0/0

4.4.4.4/32 1026/3 -/GE0/0/0

5.5.5.5/32 NULL/1027 -/GE0/0/0

5.5.5.5/32 1027/1027 -/GE0/0/0

改之后：

[AR3]dis mpls lsp

-------------------------------------------------------------------------------

LSP Information: LDP LSP

-------------------------------------------------------------------------------

FEC In/Out Label In/Out IF Vrf Name

1.1.1.1/32 NULL/1024 -/GE0/0/1

1.1.1.1/32 1024/1024 -/GE0/0/1

2.2.2.2/32 NULL/3 -/GE0/0/1

2.2.2.2/32 1025/3 -/GE0/0/1

3.3.3.3/32 3/NULL -/-

4.4.4.4/32 NULL/3 -/GE0/0/0

4.4.4.4/32 1026/3 -/GE0/0/0

5.5.5.5/32 NULL/1027 -/GE0/0/0

5.5.5.5/32 1027/1027 -/GE0/0/0

1.1.23.0/24 3/NULL -/-

1.1.34.0/24 3/NULL -/-

5.5.0.0/16 1028/NULL -/-

问题：为什么R3给5.5.0.0/16这条路由分配的标签不是3，因为5.5.0.0/16是非直连路由，engress代理；

此时查看R1和R2的LSP：根据触发策略，因为R1和R2还是host，只会为非/32路由作为transit创建LSP，所以R1访问R5的时候，R1到R3这段还是没有标签可以用；

[AR1]dis mpls lsp

-------------------------------------------------------------------------------

LSP Information: LDP LSP

-------------------------------------------------------------------------------

FEC In/Out Label In/Out IF Vrf Name

2.2.2.2/32 NULL/3 -/GE0/0/0

2.2.2.2/32 1024/3 -/GE0/0/0

1.1.1.1/32 3/NULL -/-

3.3.3.3/32 NULL/1025 -/GE0/0/0

3.3.3.3/32 1025/1025 -/GE0/0/0

4.4.4.4/32 NULL/1026 -/GE0/0/0

4.4.4.4/32 1026/1026 -/GE0/0/0

1.1.34.0/24 1028/1028 -/GE0/0/0

5.5.0.0/16 1029/1029 -/GE0/0/0

[AR2]dis mpls lsp

-------------------------------------------------------------------------------

LSP Information: LDP LSP

-------------------------------------------------------------------------------

FEC In/Out Label In/Out IF Vrf Name

2.2.2.2/32 3/NULL -/-

1.1.1.1/32 NULL/3 -/GE0/0/0

1.1.1.1/32 1024/3 -/GE0/0/0

3.3.3.3/32 NULL/3 -/GE0/0/1

3.3.3.3/32 1025/3 -/GE0/0/1

4.4.4.4/32 NULL/1026 -/GE0/0/1

4.4.4.4/32 1026/1026 -/GE0/0/1

1.1.34.0/24 1028/3 -/GE0/0/1

5.5.0.0/16 1029/1028 -/GE0/0/1

所以需要将R1/R2/R3/R4/R5都要改成all，保证R1和R2收到IP的数据包可以走标签转发；

[AR1]dis mpls lsp

-------------------------------------------------------------------------------

LSP Information: LDP LSP

-------------------------------------------------------------------------------

FEC In/Out Label In/Out IF Vrf Name

2.2.2.2/32 NULL/3 -/GE0/0/0

2.2.2.2/32 1024/3 -/GE0/0/0

1.1.1.1/32 3/NULL -/-

3.3.3.3/32 NULL/1025 -/GE0/0/0

3.3.3.3/32 1025/1025 -/GE0/0/0

4.4.4.4/32 NULL/1026 -/GE0/0/0

4.4.4.4/32 1026/1026 -/GE0/0/0

1.1.34.0/24 1028/1028 -/GE0/0/0

5.5.0.0/16 1029/1029 -/GE0/0/0

1.1.12.0/24 3/NULL -/-

1.1.34.0/24 NULL/1028 -/GE0/0/0

5.5.0.0/16 NULL/1029 -/GE0/0/0

1.1.23.0/24 NULL/3 -/GE0/0/0

1.1.23.0/24 1030/3 -/GE0/0/0

1.1.45.0/24 NULL/1030 -/GE0/0/0

1.1.45.0/24 1031/1030 -/GE0/0/0

[AR2]dis mpls lsp

-------------------------------------------------------------------------------

LSP Information: LDP LSP

-------------------------------------------------------------------------------

FEC In/Out Label In/Out IF Vrf Name

2.2.2.2/32 3/NULL -/-

1.1.1.1/32 NULL/3 -/GE0/0/0

1.1.1.1/32 1024/3 -/GE0/0/0

3.3.3.3/32 NULL/3 -/GE0/0/1

3.3.3.3/32 1025/3 -/GE0/0/1

4.4.4.4/32 NULL/1026 -/GE0/0/1

4.4.4.4/32 1026/1026 -/GE0/0/1

1.1.34.0/24 1028/3 -/GE0/0/1

5.5.0.0/16 1029/1028 -/GE0/0/1

1.1.12.0/24 3/NULL -/-

1.1.23.0/24 3/NULL -/-

1.1.34.0/24 NULL/3 -/GE0/0/1

5.5.0.0/16 NULL/1028 -/GE0/0/1

1.1.45.0/24 NULL/1030 -/GE0/0/1

1.1.45.0/24 1030/1030 -/GE0/0/1

[AR3]dis mpls lsp

-------------------------------------------------------------------------------

LSP Information: LDP LSP

-------------------------------------------------------------------------------

FEC In/Out Label In/Out IF Vrf Name

1.1.1.1/32 NULL/1024 -/GE0/0/1

1.1.1.1/32 1024/1024 -/GE0/0/1

2.2.2.2/32 NULL/3 -/GE0/0/1

2.2.2.2/32 1025/3 -/GE0/0/1

3.3.3.3/32 3/NULL -/-

4.4.4.4/32 NULL/3 -/GE0/0/0

4.4.4.4/32 1026/3 -/GE0/0/0

5.5.5.5/32 NULL/1027 -/GE0/0/0

5.5.5.5/32 1027/1027 -/GE0/0/0

1.1.23.0/24 3/NULL -/-

1.1.34.0/24 3/NULL -/-

5.5.0.0/16 1028/NULL -/-

1.1.12.0/24 NULL/3 -/GE0/0/1

1.1.12.0/24 1029/3 -/GE0/0/1

1.1.45.0/24 NULL/3 -/GE0/0/0

1.1.45.0/24 1030/3 -/GE0/0/0

此时R1访问R5就都有标签可以用了，只不过在R1和R3用的是5.5.0.0/16这条LSP的标签，到了R3替换成了5.5.5.5/32这条路由的标签，在R3上抓到的包，从R2收到1028，发给R4 1027；

路由汇总对MPLS VPN的影响：
场景一：

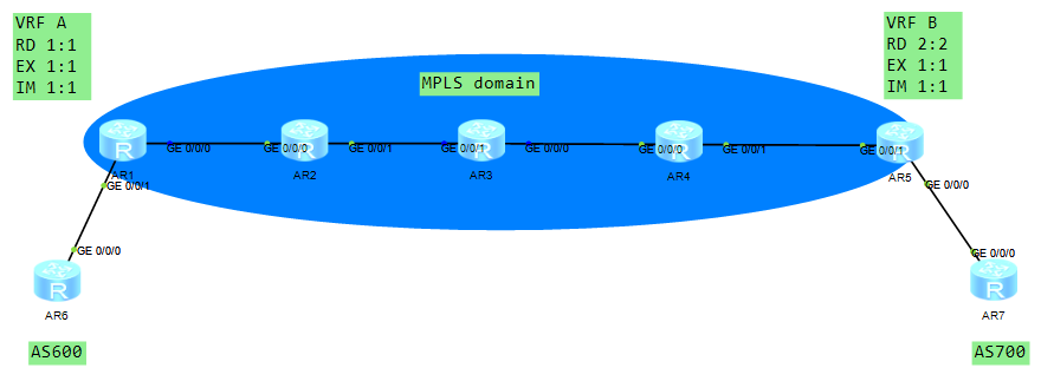

HCIE Datacom.png

环境说明：

@AR1/AR2/AR3/AR4/AR5跑rip；

@五台设备配置LDP；

@AR3上针对5.5.5.5做汇总；

@R3上写一条指向null0的防环路由ip route-static 5.5.0.0 16 NULL 0

@五台设备触发策略都是all；

@AR1和AR6建立IPV4的EBGP邻居，AR5和AR7建立IPV4的EBGP邻居；

@AR1和AR5建立IPV4的IBGP邻居；

@AR1和AR5配置route recursive-lookup tunnel

此时R6能否访问R7？

不行，因为数据包到了AR3上会将LDP分配的公网标签弹掉，AR3就会看到一个SIP:6.6.6.6 DIP:7.7.7.7的纯IP报文，但是AR3并没有私网路由；

场景二：

@其他条件都跟上面的一样；

@AR1和AR5建立MP-IBGP邻居；

此时R6能否访问R7？

不行，因为AR1收到7.7.7.7的路由是无效的路由，LSP不完整；

AR5收到6.6.6.6路由是有效的，因为AR5去往6.6.6.6下一跳的公网标签是完整的；

为什么LSP不完整传递的路由就是无效的路由？

跟上面场景一道理一样，因为数据包到了AR3，AR3是没有能力处理私网标签或者是IP报文的

[AR1]

VPN-Instance A, Router ID 1.1.1.1:

Total Number of Routes: 2

Network NextHop MED LocPrf PrefVal Path/Ogn

*> 6.6.6.6/32 1.1.16.6 0 0 600i

i 7.7.7.7/32 5.5.5.5 0 100 0 700i

VPN-Instance B, Router ID 5.5.5.5:

[AR5]

Total Number of Routes: 2

Network NextHop MED LocPrf PrefVal Path/Ogn

*>i 6.6.6.6/32 1.1.1.1 0 100 0 600i

*> 7.7.7.7/32 1.1.57.7 0 0 700i

如果将R3的汇总拿掉，此时AR1上就可以看到7.7.7.7/32的路由就是有效的了

总结：

1、执行汇总的路由器没有给汇总路由产生LSP，因为华为设备默认产生LSP的触发条件不会给非32位的主机路由产生LSP。

所以从R1-R3访问5.5.5.5/32是通过汇总路由执行IP转发，在R3上在进入LSP执行标签转发。

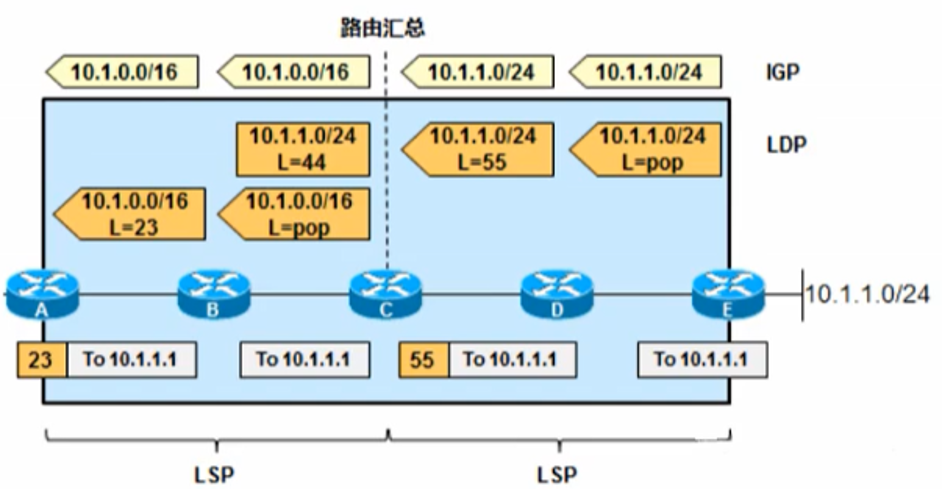

2、R3上执行汇总，并且LSP的触发策略也给汇总路由产生，则从R1-R3根据汇总路由的LSP执行标签转发，报文到达R3后，在根据明细路由的LSP执行标签转发。

对于MPLS VPN业务，如果MPLS domain中对PE设备的loop0接口的路由执行汇总，则会导致VPN业务中断，因为汇总的路由器会提前将公网标签剥离，而汇总的路由无法正确处理私网标签。
