HCIE Datacom重要知识点技术文档-MPLS-VPN配置思路详解

WOLFLAB ：崔志鹏 CCIE#64969 HCIE#15621

联系网站客服获取HCIE Datacom基础课

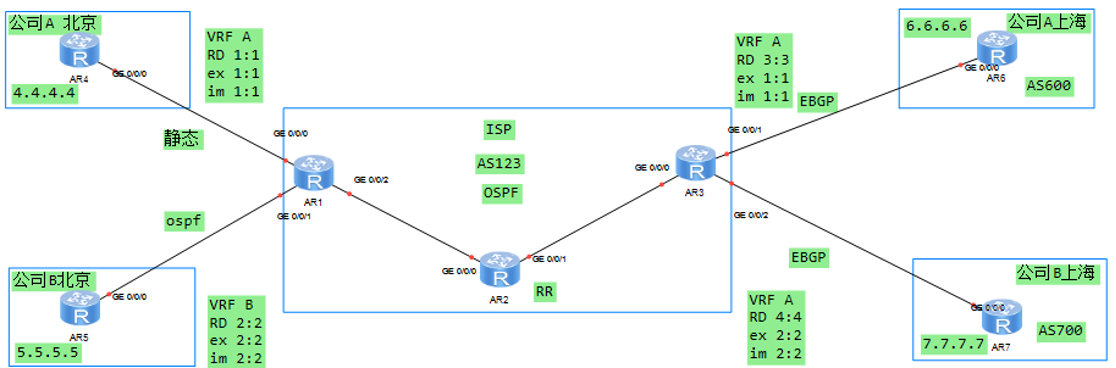

配置步骤：

1、配置地址

2、AS123跑OSPF

3、AS123跑BGP

4、AS123跑mpls ldp

5、AS123建立VPNV4的邻居

6、配置CE

7、配置PE

8、RR：undo policy vpn-target

@如果本路由器没有VPN实例业务接入，则丢弃所有VPNV4路由。

@如果本路由器存在VPN实例业务接入，则对ert和本端所有VPN实例的IRT做匹配，如果ert没有和任何一个本端VPN实例的irt匹配，则丢弃。

dis bgp vpnv4 all peer   //查看vpnv4和在vpn-instance下建立的BGP邻居关系

dis ip routing-table vpn-instance  //查看某个VRF的路由表

refresh bgp all export   //发送一个BGP的update，针对VPNV4路由也有效

dis bgp vpnv4 vpn-instance A routing-table   //查看某个VRF的IPV4 BGP路由

dis bgp vpnv4 all routing-table  //查看VPNV4路由+所有VRF的IPV4 BGP路由

dis mpls lsp   //查看MP-BGP和LDP分配的标签情况

dis bgp vpnv4 all routing-table label   //查看私网标签的分配情况

dis fib vpn-instance A  //查看某个VRF的FIB

PE之间路由发布和接收的过程：

PE发布vpnv4路由的过程：

Vpn-instance A1 路由表 ---------> vpn instance A1 bgp ipv4 -----------> vpn-instance A1 vpnv4 bgp路由

                                        network                                                   自动

PE接收vpnv4路由的过程：

----------------> mp-bgp vpnv4路由 -----------> vpn-instance A2 bgp ipv4路由 ------------> bgp引人到vpn-instance A2的igp路由

     ex和im匹配          自动             import-route
