跨域VPN-OptionA，ASBR之间不需要运行MPLS，也不需要为跨域进行特殊配置。这种方式下，两个AS的边界路由器ASBR直接相连，ASBR同时也是各自所在自治系统的PE。两个ASBR都把对端ASBR看作自己的CE设备，使用EBGP方式向对端发布IPv4路由。

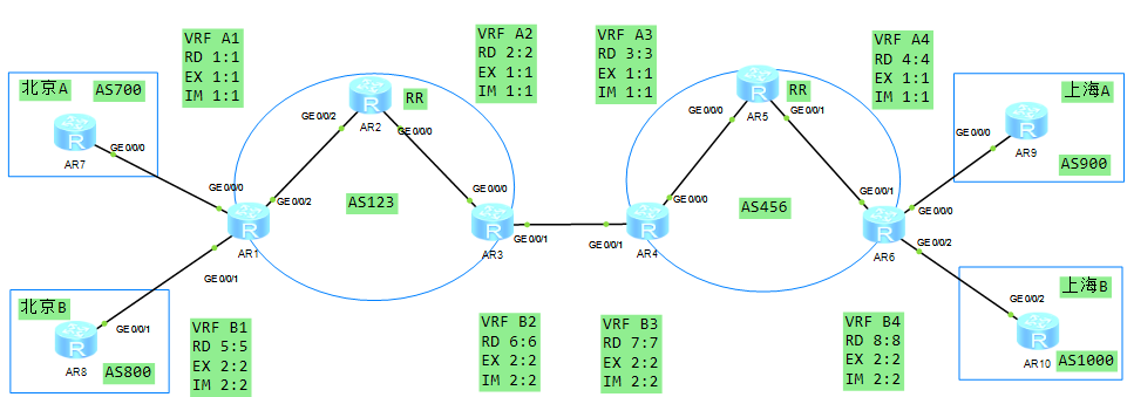

环境说明：

1、地址配置完成；

2、AS123和AS456底层配置ospf已完成；

3、AS123和AS456的ldp已完成；

-------------------------------------------------------------

4、AR2跟AR1和AR3建立MP-IBGP邻居关系；

5、AR5跟AR4和AR6建立MP-IBGP邻居关系；

6、配置CE

7、配置PE

8、配置ASBR

9、ASBR之间的协议自己选择，推荐BGP

R7-R9 ping -a 7.7.7.7 9.9.9.9

R7-R1:icmp request | sip:7.7.7.7 dip:9.9.9.9

R1-R2:icmp request | sip:7.7.7.7 dip:9.9.9.9 内:1026 外:1025

R2-R3:icmp request | sip:7.7.7.7 dip:9.9.9.9 内:1026

R3-R4:icmp request | sip:7.7.7.7 dip:9.9.9.9

R4-R5:icmp request | sip:7.7.7.7 dip:9.9.9.9 内:1025 外:1024

R5-R6:icmp request | sip:7.7.7.7 dip:9.9.9.9 内:1025

R6-R9:icmp request | sip:7.7.7.7 dip:9.9.9.9

optionA特点：

1、ASBR之间不走标签；

2、AS123或者AS456的PE和ASBR的RT值一定的对上，但是两个AS之间的RT值不需要对上（比如AS123的PE和ASBR可以是100:100 both，AS456的PE和ASBR可以是200:200 both），就是各自把对方理解成自己的CE，对端怎么玩我不管；

优点：配置简单

缺点：扩展性差，ASBR要管理所有VPN的路由
