HCIE Datacom培训考试-学习防火墙部署方式直连式和旁挂式

WOLFLAB官方微信：17316362402，关注WOLFLAB网络技术实验室，了解HCIE Datacom培训相关课程！

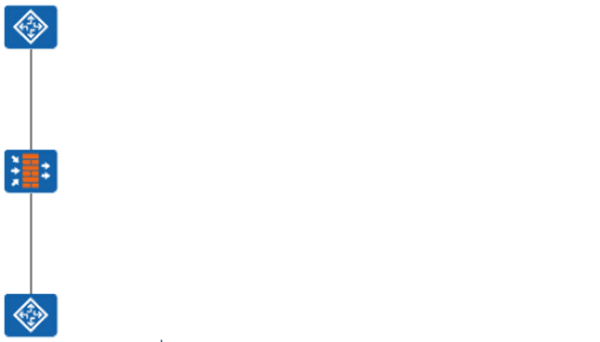

第一种：直连式，所有流量都要过防火墙不方便管理

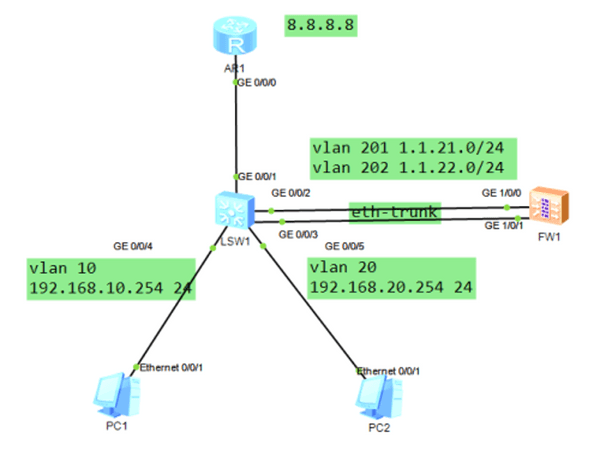

第二种：旁挂式，流量是否过防火墙或者哪种流量需要过防火墙由管理员决定

方法一：VRF

[SW1]dis cur

[SW1]dis current-configuration

sysname SW1

#

vlan batch 10 20 30 201 to 202

#

ip vpn-instance WOLF

 ipv4-family

  route-distinguisher 1:1

#

interface Vlanif10

 ip binding vpn-instance WOLF

 ip address 192.168.10.254 255.255.255.0

#

interface Vlanif20

 ip binding vpn-instance WOLF

 ip address 192.168.20.254 255.255.255.0

#

interface Vlanif30

 ip address 1.1.12.2 255.255.255.0

#

interface Vlanif201

 ip binding vpn-instance WOLF

 ip address 1.1.21.1 255.255.255.0

#

interface Vlanif202

 ip address 1.1.22.1 255.255.255.0

#

interface Eth-Trunk1

 port link-type trunk

 port trunk allow-pass vlan 201 to 202

 mode lacp-static

#

interface GigabitEthernet0/0/1

 port link-type access

 port default vlan 30

#

interface GigabitEthernet0/0/2

 eth-trunk 1

#

interface GigabitEthernet0/0/3

 eth-trunk 1

#

interface GigabitEthernet0/0/4

 port link-type access

 port default vlan 10

#

interface GigabitEthernet0/0/5

 port link-type access

 port default vlan 20

#

ip route-static 0.0.0.0 0.0.0.0 1.1.12.1

ip route-static 192.168.10.0 255.255.255.0 1.1.22.2

ip route-static 192.168.20.0 255.255.255.0 1.1.22.2

ip route-static vpn-instance WOLF 0.0.0.0 0.0.0.0 1.1.21.2

#

return

[USG6000V1]dis current-configuration

sysname USG6000V1

#

vlan batch 201 to 202

#

interface Vlanif201

 ip address 1.1.21.2 255.255.255.0

#

interface Vlanif202

 ip address 1.1.22.2 255.255.255.0

#

interface Eth-Trunk1

 portswitch

 port link-type trunk

 port trunk allow-pass vlan 201 to 202

 mode lacp-static

#

interface GigabitEthernet1/0/0

 undo shutdown

 eth-trunk 1

#

interface GigabitEthernet1/0/1

 undo shutdown

 eth-trunk 1

#

firewall zone trust

 add interface Vlanif201

#

firewall zone untrust

 add interface Vlanif202

#

ip route-static 0.0.0.0 0.0.0.0 1.1.22.1

ip route-static 192.168.10.0 255.255.255.0 1.1.21.1

ip route-static 192.168.20.0 255.255.255.0 1.1.21.1

#

security-policy

 rule name internet

  source-zone trust

  destination-zone untrust

  source-address 192.168.10.0 mask 255.255.255.0      //只允许192.168.10.0/24网段主机访问internet

  action permit

#

return

问题一：假设SW1上配置的静态路由如下

ip route-static vpn-instance WOLF 0.0.0.0 0.0.0.0 1.1.12.1 public

此时PC1访问internet直接去回来走防火墙，出现非对称路由，此时PC1能否ping通8.8.8.8？

不行，因为FW收到的reply报文是非首包，没有写策略。

[USG6000V1-policy-security]dis this

2022-12-05 09:01:00.640

#

security-policy

 rule name internet

  source-zone trust

  destination-zone untrust

  source-address 192.168.10.0 mask 255.255.255.0

  action permit

 rule name return

  source-zone untrust

  destination-zone trust

  destination-address 192.168.10.0 mask 255.255.255.0

  action permit

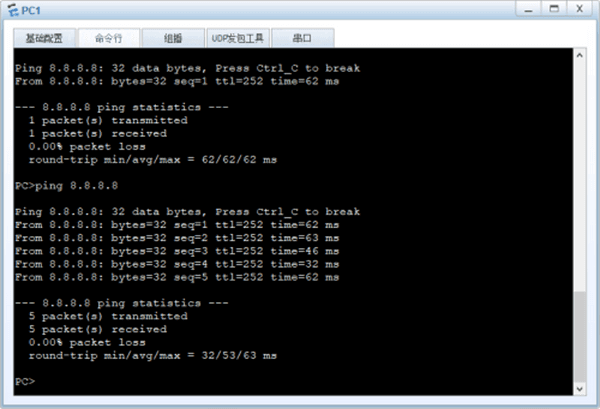

问题二：写完策略能否ping通？

不行，因为防火墙是状态检测防火墙，收到reply报文，认为是攻击报文，需要将防火墙的状态检测机制关闭掉

 undo firewall session link-state check

方法二：策略路由

SW1：

policy-based-route out permit node 10

 if-match acl 3000

 apply ip-address next-hop 1.1.21.2

acl number 3000

 rule 5 permit ip source 192.168.10.0 0.0.0.255

ip local policy-based-route out

注意：模拟器只能采用本地调用，所以只能让交换机以自己的192168.10.254为源进行测试；

状态检测机制：

①对于TCP报文

开启状态检测机制时，首包（SYN报文）建立会话表项。对除SYN报文外的其他报文，如果没有对应会话表项（设备没有收到SYN报文或者会话表项已老化）则予以丢弃，也不会建立会话表项。

关闭状态检测机制时，任何格式的报文在没有对应会话表项的情况下，只要通过各项安全机制的检查，都可以为其建立会话表项。

②对于UDP报文

UDP是基于无连接的通信，任何UDP格式的报文在没有对应会话表项的情况下，只要通过各项安全机制的检查，都可以为其建立会话表项。

③对于ICMP报文

开启状态检测机制时，没有对应会话的ICMP应答报文将被丢弃。

关闭状态检测机制时，没有对应会话的应答报文以首包形式处理。
