HCIE Datacom培训实战Segment Routing段路由-MPLS BE的设计思想

WOLFLAB网络技术实验室，HCIE Datacom培训课程循环开班，联系WOLFLAB预约免费试听！

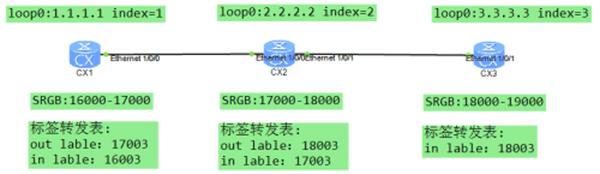

第一步：确保底层IGP可达；

第二步：每台设备配置一个SRGB：标签空间，决定分配标签的范围；

第三步：针对自己的loop0接口配置一个MPLS标签空间中的索引；（索引+SRGB决定了为自己loop0接口分配的标签值）；

第四步：各自的标签空间和针对loop0接口配置的MPLS标签空间中的索引通过IGP交互实现彼此互知；（OSPF通过10类LSA，ISIS通过TLV）

第五步：形成标签转发信息表；（如上）

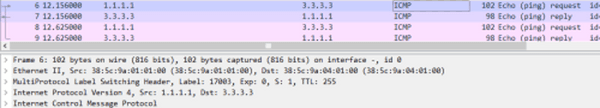

第六步：此时在CX1访问CX3的loop0接口就有标签可用了，就会根据转发表象进行标签的压入、交换、弹出；

HCIE Datacom培训实验一：基于OSPF的SR-MPLE BE的配置和部署

第一步：删除垃圾配置

CX1/CX2/CX3：

undo dcn

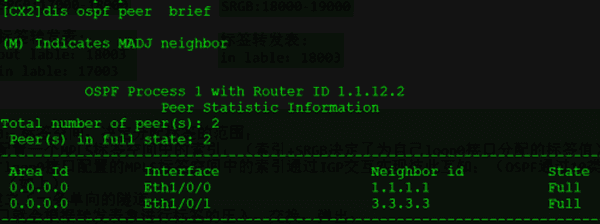

第二步：保障底层IGP路由可达：

第三步：配置SR-MPLS BE

CX1：

mpls lsr-id 1.1.1.1                    //配置MPLS LSR-ID

#

mpls                                //全局下开启MPLS

#

segment-routing                    //全局下开启SR

#

ospf 1 router-id 1.1.1.1

 opaque-capability enable           //OSPF开启传递不透明LSA的能力

 segment-routing mpls              //OSPF进程下开启SR

 segment-routing global-block 16000 17000    //配置SRGB

#

interface LoopBack0

 ospf prefix-sid index 1              //配置索引

CX2：

mpls lsr-id 2.2.2.2

#

mpls

#

segment-routing

#

ospf 1 router-id 2.2.2.2

 opaque-capability enable

 segment-routing mpls

 segment-routing global-block 17000 18000

#

interface LoopBack0

 ospf prefix-sid index 2

CX3：

mpls lsr-id 3.3.3.3

#

mpls

#

segment-routing

#

ospf 1 router-id 3.3.3.3

 opaque-capability enable

 segment-routing mpls

 segment-routing global-block 18000 19000

#

interface LoopBack0

 ospf prefix-sid index 3

验证：

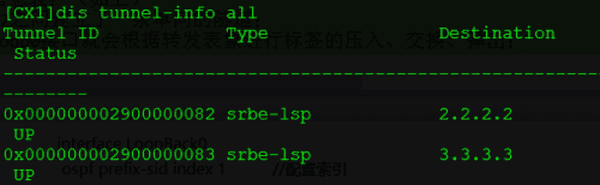

隧道成功建立

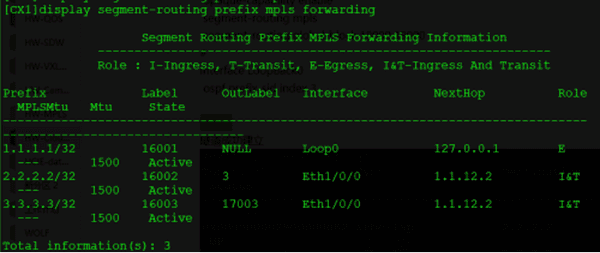

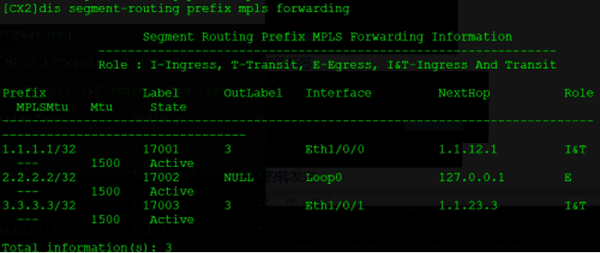

查看标签转发信息表：

查看CX1产生的OSPF的10类LSA：

OSPF的10类LSA又分为4类：TYPE 4/7/8

[CX1]dis ospf lsdb opaque-area originate-router 1.1.1.1

          OSPF Process 1 with Router ID 1.1.1.1

                          Area: 0.0.0.0

                  Link State Database

  Type      : Opq-Area

  Ls id     : 4.0.0.0

  Adv rtr   : 1.1.1.1

  Ls age    : 756

  Len       : 44

  Options   :  E

  seq#      : 80000002

  chksum    : 0x81ed

  Opaque Type: 4

  Opaque Id: 0

  Router-Information LSA TLV information:

    SR-Algorithm TLV:

      Algorithm: SPF

    SID/Label Range TLV:

      Range Size: 1001

      SID/Label Sub-TLV:

        Label: 16000

  Type      : Opq-Area

  Ls id     : 7.0.0.0

  Adv rtr   : 1.1.1.1

  Ls age    : 705

  Len       : 44

  Options   :  E

  seq#      : 80000001

  chksum    : 0xb302

  Opaque Type: 7

  Opaque Id: 0

  OSPFv2 Extended Prefix Opaque LSA TLV information:

    OSPFv2 Extended Prefix TLV:

      Route Type: Intra-Area

      AF: IPv4-Unicast

      Flags: 0x40 (-|N|-|-|-|-|-|-)

      Prefix: 1.1.1.1/32

      Prefix SID Sub-TLV:

        Flags: 0x00 (-|-|-|-|-|-|-|-)

        MT ID: 0

        Algorithm: SPF

        Index: 1

  Type      : Opq-Area

  Ls id     : 8.0.0.2

  Adv rtr   : 1.1.1.1

  Ls age    : 505

  Len       : 52

  Options   :  E

  seq#      : 80000001

  chksum    : 0x38b7

  Opaque Type: 8

  Opaque Id: 2

  OSPFv2 Extended Link Opaque LSA TLV information:

    OSPFv2 Extended Link TLV:

      Link Type: TransNet

      Link ID: 1.1.12.1

      Link Data: 1.1.12.1

      LAN Adj-SID Sub-TLV:

        Flags: 0x60 (-|V|L|-|-|-|-|-)

        MT ID: 0

        Weight: 0

        Neighbor ID: 2.2.2.2

        Label: 48080

华为

Segment Routing-MPLS分配的标签又称为Segment ID：

Segment Routing-MPLS BE的特点：

①数据包转发只会压入一层标签；

②无需LDP，对IGP进行扩展进行标签的分配；

③依赖于IGP进行最短路径计算，支持负载分担，无法实现流量工程；

④SR-MPLS BE是一种替代“LDP+IGP方案”的一种新方案；

实验二：基于ISIS的SR-MPLE BE的配置和部署
