HCIE Datacom培训BFD（双向转发检测）：

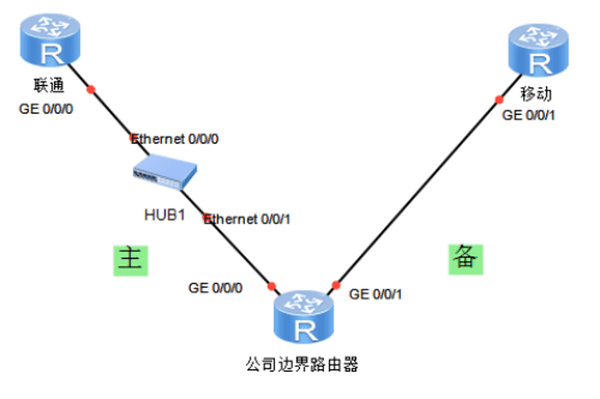

公司边界路由器双联路接入到ISP，假设跟联通的接入协议是静态，将静态路由跟BFD做联动，如果出现间接故障，此时流量就不通了，可以在主链路配置BFD，针对失效链路进行检测，及时的感知到主链路的故障，切换到备链路；

网络质量分析NQA：

功能一：

公司边界路由器双联路接入到ISP，假设跟联通的接入协议是静态，将静态路由跟NQA做联动，如果出现间接故障，此时流量就不通了，可以在主链路配置NQA，路由器会模拟ICMP的ping包，针对对端联通的互联地址做探测，如果发现对端地址不可达，说明主链路失效切换到备链路；

功能二：

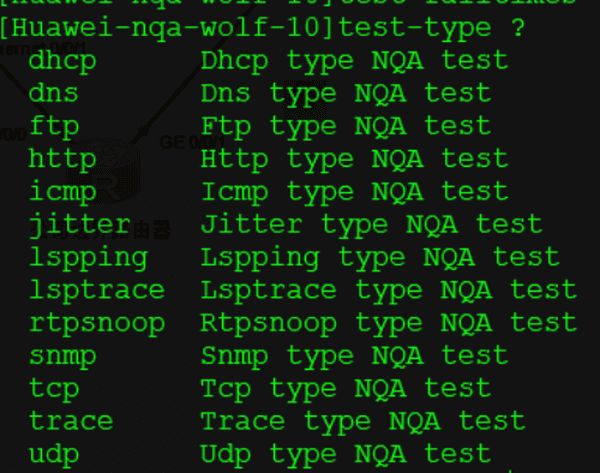

可以在双联路配置NQA，NQA会模拟例如TCP的报文、ping包、FTP的报文、HTTP报文等，测量出每条链路针对各种报文的丢包率和延迟，根据测量的数据进行选路，如果有一些应用是基于TCP的，NQA探测出备链路针对TCP的丢包率较低、延迟较好、此时就会将基于TCP的应用报文放到备链路上；---基于应用去选路也是SDWAN的重要设计思想，而不是之前针对流量SIP/DIP进行选路了；

IP FPM（IP性能测量）：具体如何实现的无需关心

NQA缺点：

①报文是NQA模拟出来的，并不是利用真实的业务报文进行探测；

②NQA不能跨域多台路由器进行探测，只能局限于两台路由器之间；

IP FPM可以直接对业务报文进行测量，测量数据可以真实反映IP网络的性能；另一方面，IP FPM可以在线监控IP网络承载的业务的变化，真实准确地反映出业务的运行情况；

SDW的优势：

①可以智能选路：之前的NQA和IP FPM技术可以探测出业务报文针对链路的匹配性，那路由器收到报文后如何识别报文的4-7层头部进行根据应用进行选路呢？

利用的就是SA和SPR这两个技术

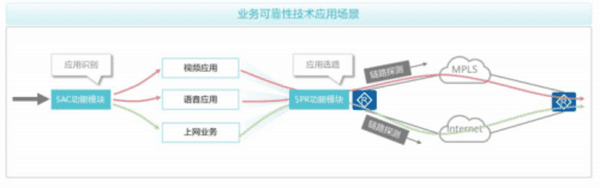

SAC（智能应用控制）：利用SA（业务感知）+FPI（首包识别技术）技术读取报文的应用层信息，进而去识别应用的；

SA=DPI，最早源于防火墙，用来读取报文的4-7层头部来识别应用的，华为的NE AR61系列路由器都是内置防火墙功能的；

②SPR（智能策略路由）：基于业务进行选路的，通过SA技术区分出不同的业务，识别网络中有语音类的业务，有下载类的业务，然后结合NQA或者是IP FPM技术，进行探测，将语音类的业务放到专线链路上，将下载类的业务放在internet链路上；

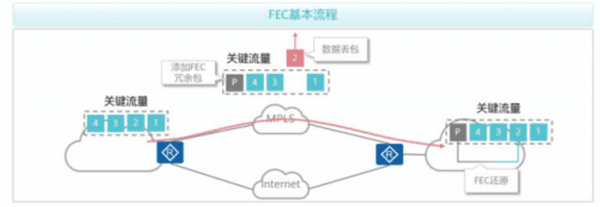

FEC（前向纠错）/A-FEC：可以保障视频业务20%丢包不卡顿不花屏

视频业务对于丢包是很敏感的，如果丢包就会出现卡顿和花屏；

发送方在发送数据时会附上纠错包，接收方如果发现差错后可以基于冗余包进行纠错，就是将丢掉的包进行还原的技术就是FEC，但是FEC会导致带宽利用率下降，如果网络情况比较好，添加冗余包显得没有必要了；

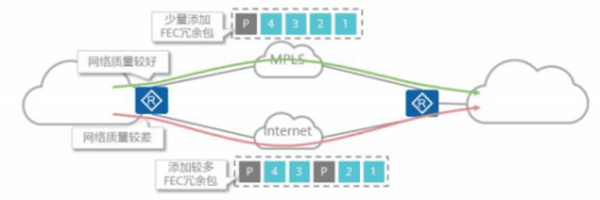

A-FEC就比较灵活了，如果网络质量好，就少添加冗余包或者不添加，提高链路利用率，如果网络质量差丢包严重就需要多添加冗余包；

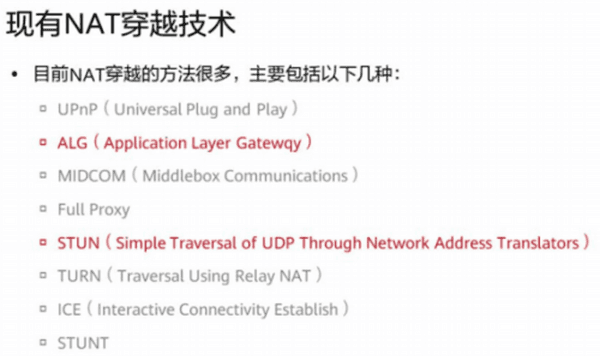

HCIE Datacom培训NAT穿越技术：

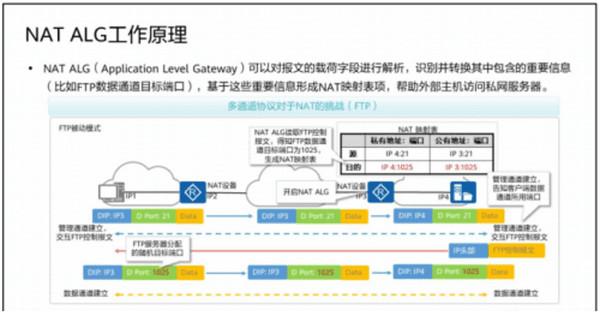

NAT ALG

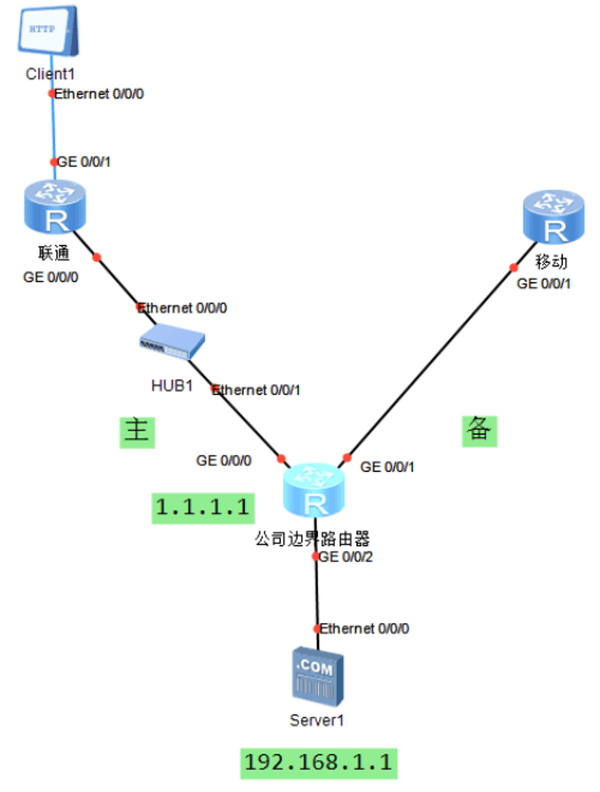

假设公网上的用户，想要访问我公司内部的FTP server，此时就需要做一个NAT server：

 nat server protocol tcp global 1.1.1.1 65535 inside 192.168.1.1 21

但是FTP是一个多通道协议，只针对21端口做转换还不行，此时只能针对控制通道做转换，需要在路由器上开启NAT ALG，此时路由器就会识别数据报文中的应用层信息，针对数据通道也可以做转换了，相当于ASPF功能；

控制通道：

①sip：client dip：1.1.1.1 65535

②sip：client dip：192.168.1.1 21---NAT SERVER

----------------------------------------------------------

数据通道：

①sip：client dip：1.1.1.1 X

②sip：client dip：192.168.1.1 X---开启NAT ALG的路由器针对数据通道的报文做转换

现网提供各类服务，服务器一般部署在私网，因此需要在NAT上部署NAT Server功能使得外网用户能够访问这些服务。但是部分服务用到的协议是多通道协议，比如FTP等，部署NAT Server不能使外网用户访问这些服务。对于这些多通道协议，可以使用NAT ALG解决问题。

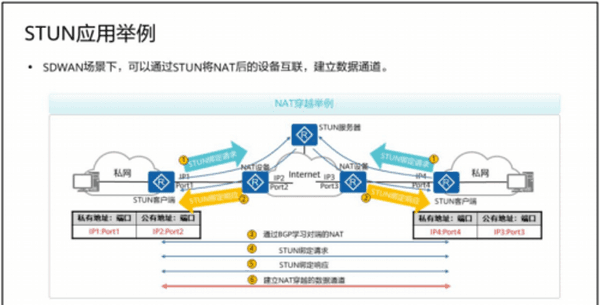

STUN：（不需要深究）

①STUN客户端向STUN服务器发送STUN绑定请求报文（Binding Request）

②STUN服务器收到STUN绑定请求报文后，获取该报文中的源IP地址和源端口，并构建STUN绑定响应报文（Binding Response）发送给客户端。

③STUN客户端收到STUN绑定响应报文后，根据该报文获取IP地址和端口，与之前发送的STUN绑定请求报文中的源IP地址和源端口比较，如果不一致，则STUN客户端前面存在NAT设备。

④STUN客户端之间通过BGP学习对端的NAT信息（NAT前的IP地址和端口、NAT后的IP地址和端口）。

⑤STUN客户端使用本端NAT前的IP地址和端口与对端NAT前的IP地址和端口，构建STUN绑定请求报文发送给对端，同时STUN客户端使用本端NAT前的IP地址和端口与对端NAT后的IP地址和端口，构建STUN绑定请求报文发送给对端。对端STUN客户端也同样进行相应的操作。

⑥对端STUN客户端收到STUN绑定请求报文后，向本端STUN客户端发送STUN绑定响应报文。本端STUN客户端也同样进行相应的操作。

完成以上报文交互后，STUN客户端之间成功建立可NAT穿越的数据通道。

举例：

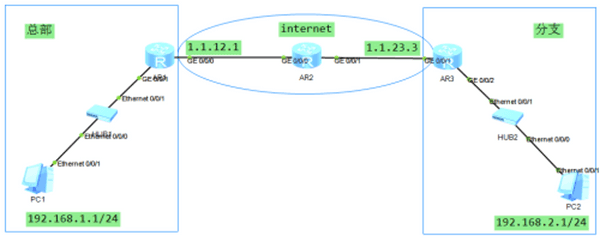

如果AR1和AR3之间建立IPSEC VPN，中间如果有NAT设备，此时AR1和AR3的公网地址还是可达的，但是AR3收到AR1发送的数据的SIP是1.1.23.2，此时数据源检测失败，此时可以配置NAT穿越功能，让ESP的报文穿越NAT；

AR2：

acl number 2000

 rule 5 permit

#

interface GigabitEthernet0/0/1

 ip address 1.1.23.2 255.255.255.0

 nat outbound 2000
