＜RIP（Routing Information Protocol）＞

·RIP协议的特点：

 1）RIP属于IGP，是Distance-Vector协议。

　2）RIP是基于UDP的，端口号520

 3）周期性以广（组）播向邻居发送更新。

　4）做完整更新，将整个路由表的信息传递给邻居。

　5）Metric（度量值）只跟跳数有关。

 6）只支持等价的负载均衡

EI CCNP学习课程咨询联系WOLFLAB了解详情，还能领取基础课免费学习视频（全集）

·解决DV环路问题：

　1）Defining a Maximum：16跳。

　2）Split Horizon：从一个接口收到的路由不再从此接口发出。

　3）Route Poisoning：将不可达路由直接设成Infinity(16跳）。

　4）Holddown Timers：所有邻居都将此路由"冻结"，

　　　如在"冻结"期内该路由恢复，继续采纳该路由

　　　如在"冻结"期收到更好的路由，将采纳更好的路由

　　　如在"冻结"期收到更差的路由，不采纳该路由

　5）Triggered Updates：

　　避免周期性更新占用带宽，只有当拓扑变化时才发送更新。

＜RIP v1＞

RIP-v1的特点：

·以广播地址255.255.255.255发送更新。

·路由在跨越主类网络边界时，会自动汇总成主类网络。

·不支持VLSM，更新时不携带掩码信息

配置：

router rip            //在路由器上启用RIP协议

 network 10.0.0.0   //宣告网络，只能主类宣告

·在CISCO路由器上，运行RIP后，默认即不是V1版也不是V2版，而是一种特殊状态。

show ip protocols     //查看当前运行的协议

   Interface             Send  Recv

   Serial0/0             1     1 2  （默认）

router rip

 version 1   //如果你想运行V1版，打上这条命令

　　Interface             Send  Recv

   Serial0/0             1     1   （指定v1)

debup ip rip   //本命令可调试路由更新

＜RIP v2＞

RIP-v2的特点：

·以组播地址224.0.0.9发送更新。

·默认情况下路由在跨越主类网络边界时，会自动汇总，但是也可以关闭自动汇总，进行手动汇总

·RIPv2支持VLSM，更新发送时携带掩码信息。

配置：

router rip

 version 2  //启用V2版

   Interface             Send  Recv

   Serial0               2     2   （指定v2）

·正常情况下，RIP-V2是发送组播更新，下面这条命令强制让RIP使用广播更新

int s0

 ip rip v2-broadcast    //在接口下配置

·虽然v2携带了掩码信息，但跨越不同网络边界时，默认还是会自动汇总成主类。

router rip

 no auto-summary    //通过这一命令可关闭自动汇总

·RIP在auto-summary时，会将本地及收到的路由都汇总成主类然后发出。

＜实现V1和V2版的兼容性＞

int s0

 ip rip send version 1       //设定接口只发送出V1版的更新

 ip rip receive version 1    //设定接口只接收V2版的更新

 ip rip send version 1 2     //设定接口同时发送V1和V2版的更新

＜RIP Timer＞

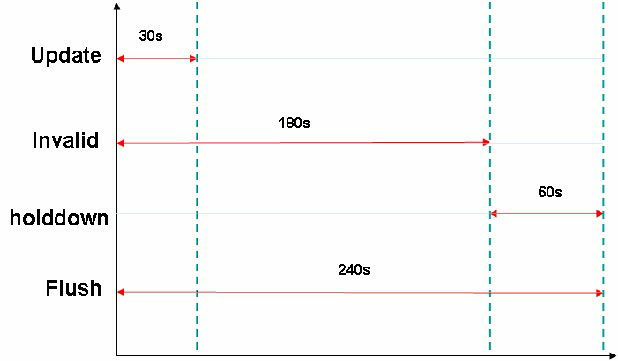

1）Update （30S）

　随机变量是更新周期的15%，即4.5S　（25.5S-30S)

2）Invalid （180S）

　180S后置为Possible Down，之后立即启动hold Down计时器。

3）Hold Down（180S）

　实际只用到60S

4）Flush（240S）

　240S还没收到路由更新，才将此路由删除。

测试Possible Down：

　1）设置Passive-interface

　2）中间接SW

　3）中间是FR

　4）认证不匹配

router rip

 timers basic 10 20 20 40    //修改四个计时器

＜被动接口＞

在RIP协议中，如果一个接口被设定为被动接口，这个接口将不能向外发送路由更新，不过还可以接收对端发送过来的路由更新。

router rip

 passive-interface s1/0     //将接口设为被动接口，只收不发

router rip

 passive-interface default    //将所有接口设为被接口

router rip

 no passive-interface s1/0    //取消一个被动接口

debug ip rip

＜路由汇总＞

在RIP中关闭自动汇总后，可以在某一个接口去做手动的汇总。但要注意，汇总出的网络号不能越过主类网络。RIP不支持CIDR。

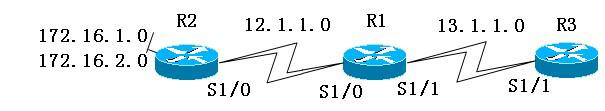

R1(config)#int s1/1

R1(config-if)#ip summary-address rip 172.16.0.0 255.255.0.0

　（在路由流向的出接口作）

RIP中汇总的特点：

·本地存在有明细路由，才能从做汇总的接口发出汇总路由。

·直到明细的最后一条路由消失，汇总才会消失。

·取明细路由的最小metric值

＜水平分割＞

在绝大多数的接口运行RIP，水平分割默认都有是开启的

Enable : Ethernet / Serial / BRI /　FR子接口（p2p/mp)

Disable : FR物理接口 这个接口比较特殊，默认是关闭的

int s0

 no ip split-horizon    //本命令在接口下关闭水平分割

＜单播更新＞

默认RIP只发送广播或组播更新包，下面的命令让RIP发出单播包

router rip

 neighbor 10.0.0.2

＜偏移列表＞

可以用来增加路由的metric值，需要先用ACL抓出路由

access-list 1 permit 2.2.2.0 0.0.0.0

router rip

 offset-list 1 out 3 ethernet 0/0  //对ACL1所匹配的路由加三点的metric值

或：

 offset-list 0 out 3 ethernet 0/0

　　　　　　（0代表对所有路由）

＜RIP v2 Authentication＞

认证技术可以提高网络的安全性，只有互相认证成功的两台合法路由器之间才能传递路由信息。

RIP支持两种认证方式：

1、明文认证

2、md5认证

第一步：定义密码库

key chain R2　                //本地有效

 key 1                //建议两端一致

   key-string cisco

可以定义多个KEY值，按从小到大的顺序进行匹配，发送KEY值时也是发送最小的一个，还可以设定KEY值的有效时间。

第二步：在接口下应用密码库

int s0

 ip rip authentication key-chain R2

第三步：在接口下指定认证模式

int s0

 ip rip authentication mode [md5|text]

R1#show key chain 　　　　

R1#debug ip rip

小知识：RIP中每一个路由更新报文最大可包含25条路由,做了明文认证后只能包含24条，做了MD5认证后只能包含23条。

R2(config-keychain-key)#Accept-lifetime 04:00:00 jan 2006 infinite 定时接收

R2(config-keychain-key)#Send-lifetime 04:00:00 jan 2006 04:01:00 jan 2006 定时发送

R2(config-keychain-key)#Send-lifetime 04:00:00 jan 2006 duration 300  有效期300S

注意：密码库中可以同时定义多个密码，在匹配时要按规则来匹配，明文认证和md5认证的匹配规则各不一样，下面分别说明。

明文认证匹配规则：

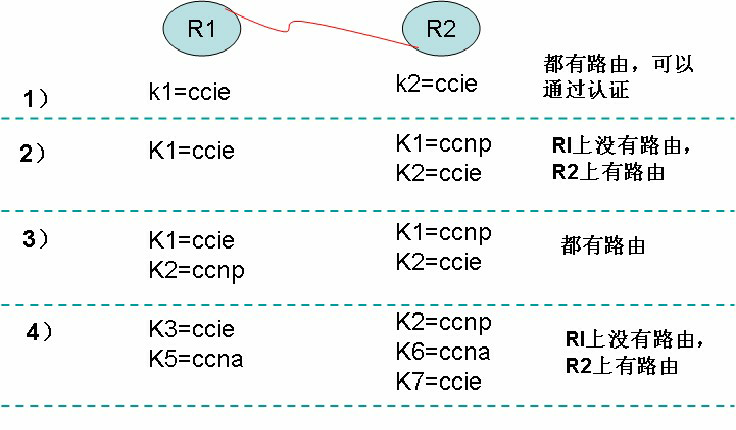

明文认证总结：只发送KEY ID最小的KEY，并不携带KEY ID，接收方与KEY列表中所有的KEY匹配，只要有一个能匹配上则通过认证。

md5认证匹配规则：

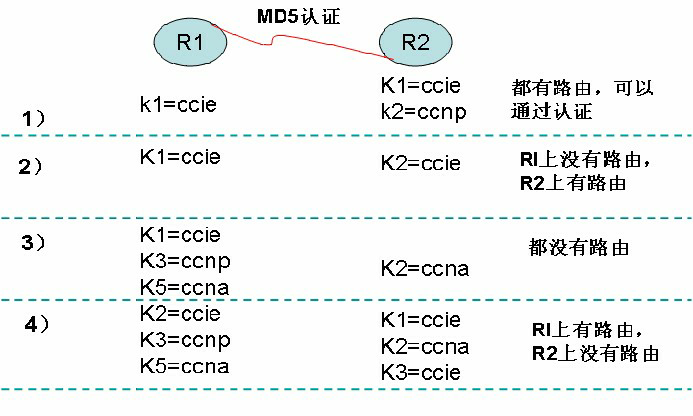

密文认证总结：只发送最小的KEY ID，并且携带KEY ID。当接收到时，先只匹配相同KEY ID密钥，如果不匹配，则通不过认证。但如果没有相同KEY ID，只向下查找一次大的KEY ID密钥，如果有相同的KEY ID，但不匹配也不通过认证，如果仍然没有不是相同的KEY ID则也不通过认证。

＜Triggered＞

周期更新：路由器周期性的向外发送出自已的路由更新

触发更新：路由器平时不会周期性的发送路由更新，只会在拓朴改变的情况下（也就是路由变化了），才会向外发送出路由更新。

RIP默认只做周期更新，通过以下命令，可以实现触发更新。

使用触发更新后：

·路由器不再周期发更新，只触发更新。

·计时器会自动变成Timers basic 30 180 0 240

·只能打在低速点对点链路上,E0口是不能打的

int s0

 ip rip triggered （E0/Lo0不支持）

　　　　　　　（两端都配）

debug ip rip

＜RIP区域生成默认路由＞

为了让一个网络中的路由器都能自动获得默认路由，从而可以访问外部网络，我们可以利用路由协议来自动下发默认路由。

1）Redistribute Static：

ip route 0.0.0.0 0.0.0.0 serial 0

router rip

 redistribute static

2）Network 0.0.0.0：

ip route 0.0.0.0 0.0.0.0 serial 0（写下一跳不行）

router rip

 network 0.0.0.0

3）default-information originate：

router rip

 default-information originate

4）default-network：

ip default-network 12.0.0.0（写成主类）#

如写成ip default-network 12.1.1.0

＜负载均衡＞

负载均衡指的是将去往一个特定目的地的多条路由同时放进路由表，用来做流量的转发。

负载均衡有两种：

1、等价负载均衡--将metric值相等的路由同时放入路由表用来做流量转发。

2、不等价负载均衡--将metric值不相等的路由也同时放入路由表用来做流量转发。

·RIP只支持等价的负载均衡。也就是说用来做负载均衡的路由metric必须一致。

·默认RIP只支持四条路径的负载均衡，在新的IOS中可以通过命令修改为最多16条

router rip

 maximum-paths 2    //最多16条

show ip protocols   //可以用来查看
