最精确的总结：

1、根据流程图确定工作步骤

2、通过dis port vlan，查看接口需要打上的PVID

3、通过dis vlan查看接口关联了哪些vlan

4、向所有属于相同VLAN的接口泛洪

5、通过dis vlan查看接口是untagged还是tagged，表示发出报文剥离还是加上。

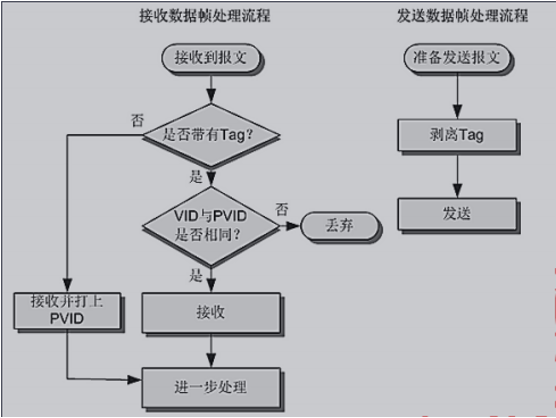

access：

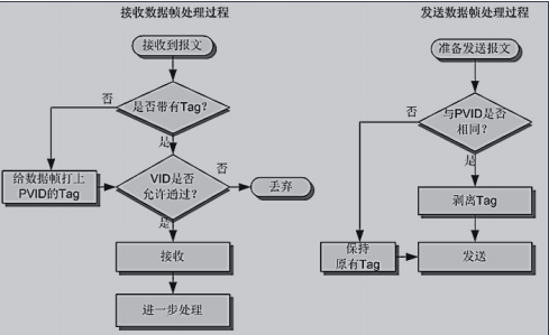

trunk：

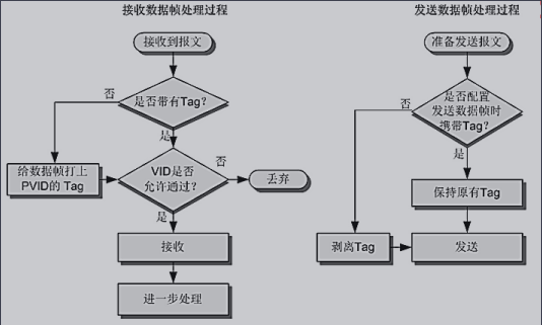

hybrid：

hybrid：

1、华为交换机一个接口天生就是hybrd；

@ port link-type hybrid

2、一个hybrid接口天生隐藏两条命令：

@ port hybrid vlan 1=port hybrid untagged vlan 1   //允许接收vlan 1的流量，将该流量从此接口发出时将vlan 1的tag剥离；

@ port hybrid pvid vlan 1                           //从该接口收到的流量打上vlan 1 tag；

---------------------------------------------------------------------------

3、其他相关命令：

@ port hybrid pvid vlan 10                         //从该接口收到的流量打上vlan 10的标签；

@ port hybrid tagged vlan 20                      //接收带有vlan 20的数据帧，从此接口发出去时，携带vlan 20的标签；

@ port hybrid untagged vlan 20                   //接收带有vlan 20的数据帧，从此接口发出去时，剥离vlan 20的标签；

结论：

①针对一个vlan，处理的动作只能有一个，要么是打上vlan tag，要么是剥离vlan tag；

trunk：

1、一个trunk接口天生隐藏两条命令：

port trunk pvid vlan 1        //收到没有带有vlan tag的数据帧，打上vlan 1的tag并处理；

port trunk allow-pass vlan 1  //允许接收vlan 1的流量，将该流量从此接口发出时如果流量携带的vlan tag跟此接口的PVID vlan一样则剥离流量的vlan tag发出，如果不一样，则携带vlan tag；

----------------------------------------------------------------------------

2、其他相关命令：

port trunk pvid vlan 10            //修改PVID vlan；

port trunk allow-pass vlan 10 20   //允许接收vlan 10、20的流量

access：

1、一个access接口天生隐藏一命令：

port default vlan 1                 //收到没有带有vlan tag的数据帧，打上vlan 1的tag并处理；

                                    将流量从此接口发出时将带有vlan 1的tag剥离并发出；

----------------------------------------------------------------------------

2、其他相关命令：

port default vlan 10                 //收到没有带有vlan tag的数据帧，打上vlan 10的tag并处理；

                                    将流量从此接口发出时将带有vlan 10的tag剥离并发出；
