HCIE Datacom学习技术-ICMPV6高级特性-地址解析详解（替代ARP）

HCIE Datacom培训学习可联系WOLFLAB网站客服

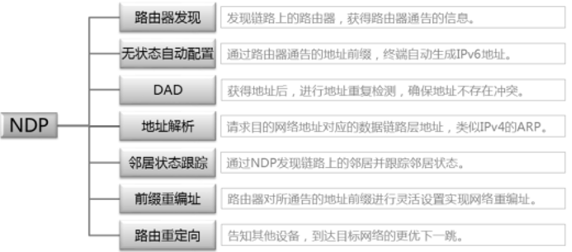

IPV4中使用ARP协议进行地址上解析、重复地址检测等功能，但是IPV6没有广播机制，那IPV6如何进行地址解析封装二层呢？就是使用ICMPV6，ICMPv6除了提供ICMPv4常用的功能之外，还是其它一些功能，如地址解析、重复地址检测、PMTU发现等，提供的这些额外功能组成的集合就成为NDP；

NDP并不是某个协议，而是一些功能的集合；

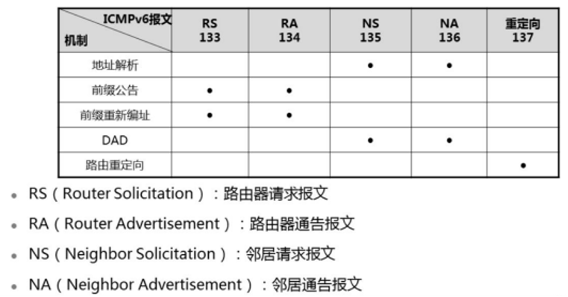

NDP使用的ICMPV6的相关报文：

地址解析：

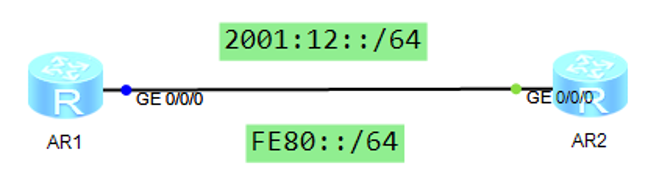

第一步：AR1 PING 2001:12::2

ICMPV6 REQUEST:

SIP:2001:12::1 DIP:2001:12::2 | SMAC:AR1 DMAC:?

数据包封装失败

---------------------------------------------------------------------------------------------------

第二步：AR1发送NS报文，就相当于ARP REQUEST

Ethernet II, Src: HuaweiTe_e6:7d:3f (00:e0:fc:e6:7d:3f), Dst: IPv6mcast_ff:00:00:02 (33:33:ff:00:00:02)

Internet Protocol Version 6, Src: 2001:12::1, Dst: ff02::1:ff00:2

Internet Control Message Protocol v6

    Type: Neighbor Solicitation (135)

    Code: 0

    Checksum: 0xbe6d [correct]

    [Checksum Status: Good]

    Reserved: 00000000

    Target Address: 2001:12::2

    ICMPv6 Option (Source link-layer address : 00:e0:fc:e6:7d:3f)

        Type: Source link-layer address (1)

        Length: 1 (8 bytes)

        Link-layer address: HuaweiTe_e6:7d:3f (00:e0:fc:e6:7d:3f)

说明：

①NS报文就是TYPE=135的ICMPV6的报文；

②NS报文的SIP:2001:12::1 DIP:ff02::1:ff00:2，目的IP地址对应的被请求节点组播组地址；

③NS报文的二层封装SMAC:AR1的mac，DMAC:组播mac；

④NS报文里面携带我要请求谁的MAC地址2001:12::2和自己的MAC地址通过option携带；

---------------------------------------------------------------------------------------------------

第三步：AR2收到NS报文之后，发现DIP是ff02::1:ff00:2，而我的g0/0/0接口加入到了这个组，我就会解封装看看里面具体的数据，

             发现AR1要请求我的MAC地址，此时AR2会回复一个NA报文，就相当于ARP reply；

Ethernet II, Src: HuaweiTe_9b:37:94 (00:e0:fc:9b:37:94), Dst: HuaweiTe_e6:7d:3f (00:e0:fc:e6:7d:3f)

Internet Protocol Version 6, Src: 2001:12::2, Dst: 2001:12::1

Internet Control Message Protocol v6

    Type: Neighbor Advertisement (136)

    Code: 0

    Checksum: 0x0055 [correct]

    [Checksum Status: Good]

    Flags: 0xe0000000, Router, Solicited, Override

        1... .... .... .... .... .... .... .... = Router: Set

        .1.. .... .... .... .... .... .... .... = Solicited: Set

        ..1. .... .... .... .... .... .... .... = Override: Set

        ...0 0000 0000 0000 0000 0000 0000 0000 = Reserved: 0

    Target Address: 2001:12::2

    ICMPv6 Option (Target link-layer address : 00:e0:fc:9b:37:94)

        Type: Target link-layer address (2)

        Length: 1 (8 bytes)

        Link-layer address: HuaweiTe_9b:37:94 (00:e0:fc:9b:37:94)

说明：

①NA报文就是TYPE=136的ICMPV6的报文；

②NA报文的SIP:2001:12::2 DIP:2001:12::1，单播回复；

③target address不动；

④自己的mac地址放在icmpv6 option携带；

⑤NA报文相对于NS报文多出了三个bit

R：表示发送者是一台路由器，1表示路由器，目的是为了告诉主机，我未来可能是你的网关，两台主机在解析的时候，就知道对端是主机。

S：对某个NS报文的响应报文

O：就是如果主机的mac地址变了，但是IP地址不动，就需要对原有的缓存信息ARP进行覆盖，如果没有就创建新的。

---------------------------------------------------------------------------------------------------

第四步：此时AR1就拿到了2001:12::2的MAC地址了，此时数据包就可以封装完整发出去了

ICMPV6 REQUEST:

SIP:2001:12::1 DIP:2001:12::2 | SMAC:AR1 DMAC:AR2

使用组播地址进行地址解析的优势：

①不在依赖于ARP这个协议，ARP容易遭到攻击；

②相对于广播更高效，影响范围更小；

③可以使用三层的安全机制ipsec，提高安全性；
