HCIE Datacom学习指导-ISIS路由管理路由泄露实验详解

发布日期：2022-06-10 浏览次数：2613 来源：崔志鹏

HCIE Datacom学习指导-ISIS路由管理路由泄露实验详解

HCIE Datacom学习培训选择WOLFLAB，享受终身重认证题库免费服务！

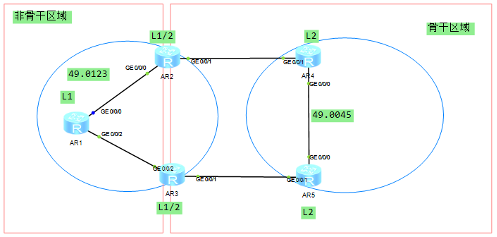

@R1/R2/R3属于区域49.0123，R4/R5属于区域49.0045；

@R1是L1，R4/R5是L2，R2/R3是L1/2；

@R2的g0/0/0接口是L1，g0/0/1接口是L2；

@R3的g0/0/2接口是L1，g0/0/1接口是L2；

图片 1.png

结论：

L1的路由器只通过L1的LSP描述直连链路信息，跟链路级别无关；

L2的路由器只通过L2的LSP描述直连链路信息，跟链路级别无关；

L1/2的路由器通过L1的LSP也通过L2的LSP描述自身L1/2的直连链路；

L1/2的路由器只通过L2的LSP描述自身L2的直连链路；

L1/2的路由器通过L1的LSP和L2的LSP描述自身L1的直连链路；（因为默认L1的直连链路会装载到L2的LSDB中去）

L1的路由器引入外部路由时，会用分片的L1 LSP进行描述；

L2的路由器引入外部路由时，会用分片的L2 LSP进行描述；

L1/2的路由器引入外部路由时

①如果以L1的方式引入，则会用分片的L1 LSP进行描述，并且不会装载到L2的LSDB中；

②如果以L2的方式引入，则会用分片的L2 LSP进行描述，即便是做了路由泄露也不会装载到L2的LSDB中；

问题1：非骨干区域现在有几条LSP？

5条，三条实节点LSP，两条伪节点LSP

[AR1]dis isis lsdb

Database information for ISIS(1)

--------------------------------

Level-1 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0001.00-00* 0x00000012 0xc718 1027 113 0/0/0

0000.0000.0001.01-00* 0x00000007 0xa9dd 1027 55 0/0/0

0000.0000.0001.02-00* 0x00000008 0xbcc7 1027 55 0/0/0

0000.0000.0002.00-00 0x00000018 0x5f3c 447 74 1/0/0

0000.0000.0003.00-00 0x00000011 0x721f 647 74 1/0/0

Total LSP(s): 5

*(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),

ATT-Attached, P-Partition, OL-Overload

问题2：骨干区域现在有几条LSP？

7条，四条实节点LSP，三条伪节点LSP

[AR5]dis isis lsdb

Database information for ISIS(1)

--------------------------------

Level-2 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0002.00-00 0x00000022 0x9ff8 1035 110 0/0/0

0000.0000.0003.00-00 0x0000001f 0xbcc2 467 110 0/0/0

0000.0000.0004.00-00 0x00000012 0x9e9e 958 113 0/0/0

0000.0000.0004.01-00 0x00000006 0xc8b7 958 55 0/0/0

0000.0000.0004.02-00 0x00000006 0x1666 958 55 0/0/0

0000.0000.0005.00-00* 0x00000011 0xd347 904 113 0/0/0

0000.0000.0005.02-00* 0x00000005 0xe894 904 55 0/0/0

Total LSP(s): 7

*(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),

ATT-Attached, P-Partition, OL-Overload

问题3：AR2的LSDB里面是否即维护L1的LSDB也维护L2的LSDB？

[AR2]dis isis lsdb

Database information for ISIS(1)

--------------------------------

Level-1 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0001.00-00 0x00000012 0xc718 776 113 0/0/0

0000.0000.0001.01-00 0x00000007 0xa9dd 776 55 0/0/0

0000.0000.0001.02-00 0x00000008 0xbcc7 776 55 0/0/0

0000.0000.0002.00-00* 0x00000019 0x5d3d 967 74 1/0/0

0000.0000.0003.00-00 0x00000011 0x721f 395 74 1/0/0

Total LSP(s): 5

*(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),

ATT-Attached, P-Partition, OL-Overload

Level-2 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0002.00-00* 0x00000022 0x9ff8 967 110 0/0/0

0000.0000.0003.00-00 0x0000001f 0xbcc2 395 110 0/0/0

0000.0000.0004.00-00 0x00000012 0x9e9e 888 113 0/0/0

0000.0000.0004.01-00 0x00000006 0xc8b7 888 55 0/0/0

0000.0000.0004.02-00 0x00000006 0x1666 888 55 0/0/0

0000.0000.0005.00-00 0x00000011 0xd347 832 113 0/0/0

0000.0000.0005.02-00 0x00000005 0xe894 832 55 0/0/0

Total LSP(s): 7

*(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),

ATT-Attached, P-Partition, OL-Overload

是的，L1的路由器维护L1的LSP，L2的路由器维护L2的LSP，L1/2的路由器维护L1/2的LSP；

问题4：查看每一条LSP的详细信息

[AR2]dis isis lsdb verbose

Database information for ISIS(1)

--------------------------------

Level-1 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0001.00-00 0x00000012 0xc718 536 113 0/0/0

SOURCE 0000.0000.0001.00 //描述了自己所有启用了isis的接口，和该接口对应的网段信息和TOP信息；

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.12.1

INTF ADDR 1.1.13.1

INTF ADDR 1.1.1.1

NBR ID 0000.0000.0001.01 COST: 10

NBR ID 0000.0000.0001.02 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 10

IP-Internal 1.1.13.0 255.255.255.0 COST: 10

IP-Internal 1.1.1.1 255.255.255.255 COST: 0

0000.0000.0001.01-00 0x00000007 0xa9dd 536 55 0/0/0

SOURCE 0000.0000.0001.01 //R1作为伪节点，通告R1/R2之间的TOP信息；

NLPID IPV4

NBR ID 0000.0000.0001.00 COST: 0

NBR ID 0000.0000.0002.00 COST: 0

0000.0000.0001.02-00 0x00000008 0xbcc7 536 55 0/0/0

SOURCE 0000.0000.0001.02 //R1作为伪节点，通告R1/R3之间的TOP信息；

NLPID IPV4

NBR ID 0000.0000.0001.00 COST: 0

NBR ID 0000.0000.0003.00 COST: 0

0000.0000.0002.00-00* 0x00000019 0x5d3d 726 74 1/0/0

SOURCE 0000.0000.0002.00 //R2描述了自己所有启用了isis的接口，和L1链路的路由信息、L1的TOP信息

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.12.2

INTF ADDR 1.1.24.2

NBR ID 0000.0000.0001.01 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 10

0000.0000.0003.00-00 0x00000012 0x7020 974 74 1/0/0

SOURCE 0000.0000.0003.00 //R3描述了自己所有启用了isis的接口，和L1链路的路由信息、L1的TOP信息

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.13.3

INTF ADDR 1.1.35.3

NBR ID 0000.0000.0001.02 COST: 10

IP-Internal 1.1.13.0 255.255.255.0 COST: 10

Total LSP(s): 5

*(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),

ATT-Attached, P-Partition, OL-Overload

Level-2 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0002.00-00* 0x00000022 0x9ff8 726 110 0/0/0

SOURCE 0000.0000.0002.00 //R2描述了自己所有启用了isis的接口，和L2链路的路由信息、L2的TOP信息

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.12.2

INTF ADDR 1.1.24.2

NBR ID 0000.0000.0004.01 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 10

IP-Internal 1.1.1.1 255.255.255.255 COST: 10

IP-Internal 1.1.13.0 255.255.255.0 COST: 20

IP-Internal 1.1.24.0 255.255.255.0 COST: 10

0000.0000.0003.00-00 0x00000020 0xbac3 974 110 0/0/0

SOURCE 0000.0000.0003.00 //R3描述了自己所有启用了isis的接口，和L2链路的路由信息、L2的TOP信息

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.13.3

INTF ADDR 1.1.35.3

NBR ID 0000.0000.0005.02 COST: 10

IP-Internal 1.1.13.0 255.255.255.0 COST: 10

IP-Internal 1.1.35.0 255.255.255.0 COST: 10

IP-Internal 1.1.1.1 255.255.255.255 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 20

0000.0000.0004.00-00 0x00000012 0x9e9e 647 113 0/0/0

SOURCE 0000.0000.0004.00 //R4描述了自己所有启用了isis的接口，和L2链路的路由信息、L2的TOP信息

NLPID IPV4

AREA ADDR 49.0045

INTF ADDR 1.1.24.4

INTF ADDR 1.1.45.4

INTF ADDR 4.4.4.4

NBR ID 0000.0000.0004.02 COST: 10

NBR ID 0000.0000.0004.01 COST: 10

IP-Internal 1.1.24.0 255.255.255.0 COST: 10

IP-Internal 1.1.45.0 255.255.255.0 COST: 10

IP-Internal 4.4.4.4 255.255.255.255 COST: 0

0000.0000.0004.01-00 0x00000006 0xc8b7 647 55 0/0/0

SOURCE 0000.0000.0004.01 //R4作为伪节点，通告R2/R4之间的TOP信息；

NLPID IPV4

NBR ID 0000.0000.0004.00 COST: 0

NBR ID 0000.0000.0002.00 COST: 0

0000.0000.0004.02-00 0x00000006 0x1666 647 55 0/0/0

SOURCE 0000.0000.0004.02 //R4作为伪节点，通告R4/R5之间的TOP信息；

NLPID IPV4

NBR ID 0000.0000.0004.00 COST: 0

NBR ID 0000.0000.0005.00 COST: 0

0000.0000.0005.00-00 0x00000011 0xd347 591 113 0/0/0

SOURCE 0000.0000.0005.00 //R5描述了自己所有启用了isis的接口，和L2链路的路由信息、L2的TOP信息

NLPID IPV4

AREA ADDR 49.0045

INTF ADDR 1.1.45.5

INTF ADDR 1.1.35.5

INTF ADDR 5.5.5.5

NBR ID 0000.0000.0004.02 COST: 10

NBR ID 0000.0000.0005.02 COST: 10

IP-Internal 1.1.45.0 255.255.255.0 COST: 10

IP-Internal 1.1.35.0 255.255.255.0 COST: 10

IP-Internal 5.5.5.5 255.255.255.255 COST: 0

0000.0000.0005.02-00 0x00000005 0xe894 591 55 0/0/0

SOURCE 0000.0000.0005.02 //R5作为伪节点，通告R3/R5之间的TOP信息；

NLPID IPV4

NBR ID 0000.0000.0005.00 COST: 0

NBR ID 0000.0000.0003.00 COST: 0

Total LSP(s): 7

*(In TLV)-Leaking Route, *(By LSPID)-Self LSP, +-Self LSP(Extended),

ATT-Attached, P-Partition, OL-Overload

问题5：查看各台设备的路由表中的ISIS路由

R1：

0.0.0.0/0 ISIS-L1 15 10 D 1.1.13.3 GigabitEthernet0/0/2

ISIS-L1 15 10 D 1.1.12.2 GigabitEthernet0/0/0

R2：

1.1.1.1/32 ISIS-L1 15 10 D 1.1.12.1 GigabitEthernet0/0/0

1.1.13.0/24 ISIS-L1 15 20 D 1.1.12.1 GigabitEthernet0/0/0

1.1.35.0/24 ISIS-L2 15 30 D 1.1.24.4 GigabitEthernet0/0/1

1.1.45.0/24 ISIS-L2 15 20 D 1.1.24.4 GigabitEthernet0/0/1

4.4.4.4/32 ISIS-L2 15 10 D 1.1.24.4 GigabitEthernet0/0/1

5.5.5.5/32 ISIS-L2 15 20 D 1.1.24.4 GigabitEthernet0/0/1

R3：

1.1.1.1/32 ISIS-L1 15 10 D 1.1.13.1 GigabitEthernet0/0/2

1.1.12.0/24 ISIS-L1 15 20 D 1.1.13.1 GigabitEthernet0/0/2

1.1.24.0/24 ISIS-L2 15 30 D 1.1.35.5 GigabitEthernet0/0/1

1.1.45.0/24 ISIS-L2 15 20 D 1.1.35.5 GigabitEthernet0/0/1

4.4.4.4/32 ISIS-L2 15 20 D 1.1.35.5 GigabitEthernet0/0/1

5.5.5.5/32 ISIS-L2 15 10 D 1.1.35.5 GigabitEthernet0/0/1

R4：

1.1.1.1/32 ISIS-L2 15 20 D 1.1.24.2 GigabitEthernet0/0/1

1.1.12.0/24 ISIS-L2 15 20 D 1.1.24.2 GigabitEthernet0/0/1

1.1.13.0/24 ISIS-L2 15 30 D 1.1.45.5 GigabitEthernet0/0/0

ISIS-L2 15 30 D 1.1.24.2 GigabitEthernet0/0/1

1.1.35.0/24 ISIS-L2 15 20 D 1.1.45.5 GigabitEthernet0/0/0

5.5.5.5/32 ISIS-L2 15 10 D 1.1.45.5 GigabitEthernet0/0/0

R5：

1.1.1.1/32 ISIS-L2 15 20 D 1.1.35.3 GigabitEthernet0/0/1

1.1.12.0/24 ISIS-L2 15 30 D 1.1.35.3 GigabitEthernet0/0/1

ISIS-L2 15 30 D 1.1.45.4 GigabitEthernet0/0/0

1.1.13.0/24 ISIS-L2 15 20 D 1.1.35.3 GigabitEthernet0/0/1

1.1.24.0/24 ISIS-L2 15 20 D 1.1.45.4 GigabitEthernet0/0/0

4.4.4.4/32 ISIS-L2 15 10 D 1.1.45.4 GigabitEthernet0/0/0

问题6：非骨干区域如何访问骨干区域？

通过默认路由

默认情况下L1/2的路由器不会将L2的路由转化成L1的LSP在非骨干区域泛洪，那么ISIS非骨干区域天生类似于OSPF的特殊区域，通过缺省路由访问骨干区域。

问题7：骨干区域如何访问非骨干区域？

通过明细路由

L1/2的路由器除了描述自身L2的直连链路之外，还将学到的L1路由和自身L1的直连网段路由装载到L2的LSDB中，作为自己的直连叶子通过L2的LSP进行描述；

0000.0000.0002.00-00* 0x00000022 0x9ff8 726 110 0/0/0

SOURCE 0000.0000.0002.00 //R2描述了自己所有启用了isis的接口，和L2链路的路由信息、L2的TOP信息

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.12.2

INTF ADDR 1.1.24.2

NBR ID 0000.0000.0004.01 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 10

IP-Internal 1.1.1.1 255.255.255.255 COST: 10

IP-Internal 1.1.13.0 255.255.255.0 COST: 20

IP-Internal 1.1.24.0 255.255.255.0 COST: 10

0000.0000.0003.00-00 0x00000020 0xbac3 974 110 0/0/0

SOURCE 0000.0000.0003.00 //R3描述了自己所有启用了isis的接口，和L2链路的路由信息、L2的TOP信息

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.13.3

INTF ADDR 1.1.35.3

NBR ID 0000.0000.0005.02 COST: 10

IP-Internal 1.1.13.0 255.255.255.0 COST: 10

IP-Internal 1.1.35.0 255.255.255.0 COST: 10

IP-Internal 1.1.1.1 255.255.255.255 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 20

假设R1上引入一条外部路由，此时查看R1是如何通告的，R2作为L1/2路由器收到R1产生的外部路由，如果去描述？

ip route-static 192.168.1.0 255.255.255.0 NULL0

Isis 1

import-route static level-1 //默认引入外部路由是以level-2的方式进行引入，因为R1是L1的路由器所以需要加上L1的参数

此时R1通过分片去描述外部路由：

Level-1 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0001.00-00* 0x0000001d 0xb321 591 113 0/0/0

0000.0000.0001.00-01* 0x00000001 0x221f 1126 41 0/0/0

0000.0000.0001.01-00* 0x00000011 0x95e7 591 55 0/0/0

0000.0000.0001.02-00* 0x0000000e 0xb0cd 591 55 0/0/0

0000.0000.0002.00-00 0x00000039 0xec8d 885 74 1/0/0

0000.0000.0003.00-00 0x0000001e 0x582c 904 74 1/0/0

Level-1 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-----------------------------------------------------------------

0000.0000.0001.00-01* 0x00000001 0x221f 1072 41 0/0/0

SOURCE 0000.0000.0001.00

IP-External 192.168.1.0 255.255.255.0 COST: 64

IP External reachability (t=130, l=12)

Type: 130

Length: 12

IPv4 prefix: 192.168.1.0/24

..00 0000 = Default Metric: 0

.1.. .... = Default Metric IE: External

0... .... = Distribution: Up

..00 0000 = Delay Metric: 0

1... .... = Delay Metric: Not Supported

.0.. .... = Delay Metric: Internal

..00 0000 = Expense Metric: 0

1... .... = Expense Metric: Not Supported

.0.. .... = Expense Metric: Internal

..00 0000 = Error Metric: 0

1... .... = Error Metric: Not Supported

.0.. .... = Error Metric: Internal

注意：

@针对引入的外部路由，R1通过一条分片的LSP去描述；

@如果引入多条外部路由，R1仍然只会通过一条分片的LSP去描述，不会像ospf一样，一条外部路由一条LSA；

@LSDB中外部路由显示IP-EXTERNAL，内部路由显示IP-INTERRNAL；

@如果使用的cost-type是默认的narrow度量值，针对内部路由使用128TLV携带，针对外部路由使用130TLV携带；

@在报文中内部路由会显示INTERNAL，外部路由会显示EXTERNAL，其他的bit都一样；（这里的INTERNAL和EXTERNAL是显示引入外部路由metric的类型的，不是用来区分内部和外部路由的）

@内部路由始终都是INTERNAL，引入的外部路由才有INTERNAL和EXTERNAL的区分；

问题8：非骨干区域的默认路由怎么来的？

@ATT：骨干区域连接符，L1/2的路由器产生的L1的LSP中会将ATT bit=1；

@L1的路由器通过ATT置为1的LSP得知本区域的L1/2路由器的存在

@由于L1的路由器和L1/2的路由器在同一个区域，所以L1的路由器通过SPF算法将自动在路由表中生成一条指向L1/2路由器的缺省路由，该路由的下一跳为到L1/2路由器的下一跳，该路由的开销为到L1/2路由器的SPF树的开销；

问题9：ATT什么时候会置位1？

路由器类型为 L1/2

必须有 L1 和 L2 的邻居关系

L2 的邻居关系区域 ID 不能一致

问题10：ATT bit怎样控制？

isis 1

attached-bit advertise always //总是置为1，只要是L1/2路由器，产生的L1的LSP就置为1。

attached-bit advertise never //设置ATT bit总是置0

attached-bit avoid-learning //即便收到ATT位置为1的LSP，也不会产生默认了，本地有效。

问题11：R2会不会有缺省路由指向R3，R3会不会有缺省路由指向R2？

没有

同一个区域（49.0123）如果存在多个L1/2的路由器，彼此不进行确缺省路由的计算，防止路由环路；

问题12：R2的g0/0/1接口down掉了，没有LEVEL-2的邻居了，作为L1/2的R2会不会产生默认路由指向R3？

R2是可以看到R3通告的ATT=1的LSP的，华为此时路由表仍然没有默认路由，cisco有；

如果将R2的路由器的级别从L1-2改成L1，此时R2的路由表中就可以看到默认路由了；

结论：L1-2的路由器收到同区域的ATT=1的L1 LSP不会产生缺省路由；

问题13：通过缺省路由访问骨干区域会存在什么问题？

优点：

1）收敛快，无需维护明细路由

2）节省资源

3）增强网络的稳定性

缺点：

1）明细路由缺失，导致MPLS网络中的LSP无法正常建立。

2）无法感知明细路由的状态，存在或者失效都通过缺省路由转发业务，导致带宽存在浪费，比如5.5.5.0失效了，数据包发到R2才会丢失

3）存在次优路径

问题14：次优路径怎么发生的？

因为AR1路由表中默认路由是等价的，所以AR1访问AR3的loop0接口的时候有几率出现次有路径；

问题15：如何防止次优路径？

1、手动调整缺省路由的开销，通过修改链路开销实现；

int x/x/x

isis cost X level-1 //默认是10

2、通过路由泄露，将骨干区域的路由泄漏到非骨干区域，泄漏到非骨干区域的L2的路由会进行DU bit置1，标识该路由来自骨干区域，是泄露进非骨干区域的。

问题16：什么是路由泄露？

isis 1

network-entity 49.0123.0000.0000.0002.00

import-route isis level-2 into level-1 //在R2上将L2的路由装载到L1的LSDB里面来

此时R2产生的一类LSP如下：

[AR2]dis isis lsdb 0000.0000.0002.00-00 verbose

Database information for ISIS(1)

--------------------------------

Level-1 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0002.00-00* 0x0000001f 0x9a47 1170 134 1/0/0

SOURCE 0000.0000.0002.00

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.12.2

INTF ADDR 1.1.24.2

NBR ID 0000.0000.0001.01 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 10

IP-Internal* 5.5.5.5 255.255.255.255 COST: 20

IP-Internal* 1.1.45.0 255.255.255.0 COST: 20

IP-Internal* 1.1.35.0 255.255.255.0 COST: 30

IP-Internal* 4.4.4.4 255.255.255.255 COST: 10

IP-Internal 1.1.24.0 255.255.255.0 COST: 10

之前R2产生的1类LSP如下：

0000.0000.0002.00-00* 0x00000019 0x5d3d 726 74 1/0/0

SOURCE 0000.0000.0002.00

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.12.2

INTF ADDR 1.1.24.2

NBR ID 0000.0000.0001.01 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 10

注意：

@R2做了路由泄露，会将学到的L2的路由，和自身L2的直连链路装载L1的LSDB中，作为自身L1的叶子去描述；

@R2上看到带*，表明是R2泄露进来学到的L2的路由；

@R1收到R2通告的L1的LSP，看到带*号的，就知道哪些路由是泄露进来的了；

此时查看R1的路由表：

0.0.0.0/0 ISIS-L1 15 10 D 1.1.13.3 GigabitEthernet0/0/2

ISIS-L1 15 10 D 1.1.12.2 GigabitEthernet0/0/0

1.1.24.0/24 ISIS-L1 15 20 D 1.1.12.2 GigabitEthernet0/0/0

1.1.35.0/24 ISIS-L1 15 40 D 1.1.12.2 GigabitEthernet0/0/0

1.1.45.0/24 ISIS-L1 15 30 D 1.1.12.2 GigabitEthernet0/0/0

4.4.4.4/32 ISIS-L1 15 20 D 1.1.12.2 GigabitEthernet0/0/0

5.5.5.5/32 ISIS-L1 15 30 D 1.1.12.2 GigabitEthernet0/0/0

问题17：报文中R2产生的L1的LSP怎么去标识？

DU bit=1，不是泄露进来的路由DU bit=0

IP Internal reachability (t=128, l=72)

Type: 128

Length: 72

IPv4 prefix: 1.1.12.0/24

..00 1010 = Default Metric: 10

.0.. .... = Default Metric IE: Internal

0... .... = Distribution: Up

..00 0000 = Delay Metric: 0

1... .... = Delay Metric: Not Supported

.0.. .... = Delay Metric: Internal

..00 0000 = Expense Metric: 0

1... .... = Expense Metric: Not Supported

.0.. .... = Expense Metric: Internal

..00 0000 = Error Metric: 0

1... .... = Error Metric: Not Supported

.0.. .... = Error Metric: Internal

IPv4 prefix: 5.5.5.5/32

..01 0100 = Default Metric: 20

.0.. .... = Default Metric IE: Internal

1... .... = Distribution: Down

..00 0000 = Delay Metric: 0

1... .... = Delay Metric: Not Supported

.0.. .... = Delay Metric: Internal

..00 0000 = Expense Metric: 0

1... .... = Expense Metric: Not Supported

.0.. .... = Expense Metric: Internal

..00 0000 = Error Metric: 0

1... .... = Error Metric: Not Supported

.0.. .... = Error Metric: Internal

IPv4 prefix: 1.1.45.0/24

..01 0100 = Default Metric: 20

.0.. .... = Default Metric IE: Internal

1... .... = Distribution: Down

..00 0000 = Delay Metric: 0

1... .... = Delay Metric: Not Supported

.0.. .... = Delay Metric: Internal

..00 0000 = Expense Metric: 0

1... .... = Expense Metric: Not Supported

.0.. .... = Expense Metric: Internal

..00 0000 = Error Metric: 0

1... .... = Error Metric: Not Supported

.0.. .... = Error Metric: Internal

IPv4 prefix: 1.1.35.0/24

..01 1110 = Default Metric: 30

.0.. .... = Default Metric IE: Internal

1... .... = Distribution: Down

..00 0000 = Delay Metric: 0

1... .... = Delay Metric: Not Supported

.0.. .... = Delay Metric: Internal

..00 0000 = Expense Metric: 0

1... .... = Expense Metric: Not Supported

.0.. .... = Expense Metric: Internal

..00 0000 = Error Metric: 0

1... .... = Error Metric: Not Supported

.0.. .... = Error Metric: Internal

IPv4 prefix: 4.4.4.4/32

..00 1010 = Default Metric: 10

.0.. .... = Default Metric IE: Internal

1... .... = Distribution: Down

..00 0000 = Delay Metric: 0

1... .... = Delay Metric: Not Supported

.0.. .... = Delay Metric: Internal

..00 0000 = Expense Metric: 0

1... .... = Expense Metric: Not Supported

.0.. .... = Expense Metric: Internal

..00 0000 = Error Metric: 0

1... .... = Error Metric: Not Supported

.0.. .... = Error Metric: Internal

IPv4 prefix: 1.1.24.0/24

..00 1010 = Default Metric: 10

.0.. .... = Default Metric IE: Internal

0... .... = Distribution: Up

..00 0000 = Delay Metric: 0

1... .... = Delay Metric: Not Supported

.0.. .... = Delay Metric: Internal

..00 0000 = Expense Metric: 0

1... .... = Expense Metric: Not Supported

.0.. .... = Expense Metric: Internal

..00 0000 = Error Metric: 0

1... .... = Error Metric: Not Supported

.0.. .... = Error Metric: Internal

问题18：DU bit有什么用？

防止路由回馈

R3发现DU=1的路由，就不会将该L1的路由在装载到L2的LSDB中，传递到骨干区域；

就相当于ospf中ABR收到非骨干区域的3类LSA只接收不计算

R3现在通告的L2的LSP：

Level-2 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-----------------------------------------------------------------

0000.0000.0003.00-00* 0x00000015 0xc9f9 919 122 0/0/0

SOURCE 0000.0000.0003.00

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.13.3

INTF ADDR 1.1.35.3

NBR ID 0000.0000.0005.02 COST: 10

IP-Internal 1.1.13.0 255.255.255.0 COST: 10

IP-Internal 1.1.35.0 255.255.255.0 COST: 10

IP-Internal 1.1.1.1 255.255.255.255 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 20

IP-Internal 1.1.24.0 255.255.255.0 COST: 30

R3之前通告的LSP：

0000.0000.0003.00-00 0x00000020 0xbac3 974 110 0/0/0

SOURCE 0000.0000.0003.00

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.13.3

INTF ADDR 1.1.35.3

NBR ID 0000.0000.0005.02 COST: 10

IP-Internal 1.1.13.0 255.255.255.0 COST: 10

IP-Internal 1.1.35.0 255.255.255.0 COST: 10

IP-Internal 1.1.1.1 255.255.255.255 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 20

注意：

R3除了会将R2和R4之间的直连网段，回馈到骨干区域，其他的带有*的路由并没有回馈到骨干区域；

对于R5来讲如果将G0/0/0接口的开销改成30，此时R5上针对1.1.24.0/24这条路由会是等价路由；

问题19：因为R3默认会将非骨干区域L1的路由变成L2的路由，此时在R2上做了路由泄露，R2是否会将这些路由又泄露进非骨干区域呢？

假设R2将g0/0/0接口的开销改的特别的大，此时R2访问1.1.1.1也不会走R3传递过来的L2的路由，因为L1的路由优于L2的路由，通过选路防止路由回馈，这样L2的路由就无法泄漏到非骨干区域，因为R2上看到始终是L1的路由；

如果将R2的g0/0/0接口shut，此时R2就走骨干区域访问R1了，相当于ospf的非骨干区域的一类永远优于骨干区域的三类；

问题20：因为L1的路由优先于L2的路由，此时R3访问R4和R5是否走非骨干区域呢？

不会，因为L2>*L1的路由

R3始终会走骨干区域访问R4和R5，如果R3的g0/0/1接口shut，此时R3会走非骨干区域访问R4和R5；

问题21：此时在R3上也做路由泄露，R1的路由表如下：

[AR1]dis ip routing-table protocol isis

Route Flags: R - relay, D - download to fib

------------------------------------------------------------------------------

Public routing table : ISIS

Destinations : 6 Routes : 8

ISIS routing table status :

Destinations : 6 Routes : 8

Destination/Mask Proto Pre Cost Flags NextHop Interface

0.0.0.0/0 ISIS-L1 15 10 D 1.1.12.2 GigabitEthernet0/0/0

ISIS-L1 15 10 D 1.1.13.3 GigabitEthernet0/0/2

1.1.24.0/24 ISIS-L1 15 20 D 1.1.12.2 GigabitEthernet0/0/0

1.1.35.0/24 ISIS-L1 15 20 D 1.1.13.3 GigabitEthernet0/0/2

1.1.45.0/24 ISIS-L1 15 30 D 1.1.12.2 GigabitEthernet0/0/0

ISIS-L1 15 30 D 1.1.13.3 GigabitEthernet0/0/2

4.4.4.4/32 ISIS-L1 15 20 D 1.1.12.2 GigabitEthernet0/0/0

5.5.5.5/32 ISIS-L1 15 20 D 1.1.13.3 GigabitEthernet0/0/2

此时R1访问R4就走R2，访问R5就走R3了，解决次优路径；

问题22：R2和R3是否能够控制哪些路由做泄露？

import-route isis level-2 into level-1 filter-policy xx //L2泄露进L1针对路由做过滤

import-route isis level-1 into level-2 filter-policy xx //L1泄露进L2针对路由做过滤

注意：过滤只针对学到的路由有效，针对直连路由无效

举例：

acl number 2000

rule 5 permit source 4.4.4.4 0

rule 10 permit source 5.5.5.5 0

import-route isis level-2 into level-1 filter-policy 2000

R2产生的L1的LSP：

[AR2]dis isis lsdb 0000.0000.0002.00-00 verbose

Database information for ISIS(1)

--------------------------------

Level-1 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0002.00-00* 0x00000033 0xabc4 1150 110 1/0/0

SOURCE 0000.0000.0002.00

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.24.2

INTF ADDR 1.1.12.2

NBR ID 0000.0000.0001.01 COST: 10

IP-Internal 1.1.24.0 255.255.255.0 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 10

IP-Internal* 5.5.5.5 255.255.255.255 COST: 20

IP-Internal* 4.4.4.4 255.255.255.255 COST: 10

过滤之前：

Level-1 Link State Database

LSPID Seq Num Checksum Holdtime Length ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0002.00-00* 0x00000035 0xd745 1194 122 1/0/0

SOURCE 0000.0000.0002.00

NLPID IPV4

AREA ADDR 49.0123

INTF ADDR 1.1.24.2

INTF ADDR 1.1.12.2

NBR ID 0000.0000.0001.01 COST: 10

IP-Internal 1.1.12.0 255.255.255.0 COST: 10

IP-Internal* 5.5.5.5 255.255.255.255 COST: 20

IP-Internal* 1.1.45.0 255.255.255.0 COST: 20

IP-Internal* 4.4.4.4 255.255.255.255 COST: 10

IP-Internal 1.1.24.0 255.255.255.0 COST: 10

可以看到1.1.45.0/24的L2的路由就被过滤了，但是1.1.24.0/24的直连路由还在；

acl number 2000

rule 5 permit source 4.4.4.4 0

rule 10 permit source 5.5.5.5 0

import-route isis level-2 into level-1 filter-policy 2000

此时R1上看到：

0.0.0.0/0 ISIS-L1 15 10 D 1.1.12.2 GigabitEthernet0/0/0

ISIS-L1 15 10 D 1.1.13.3 GigabitEthernet0/0/2

1.1.24.0/24 ISIS-L1 15 20 D 1.1.12.2 GigabitEthernet0/0/0

1.1.35.0/24 ISIS-L1 15 20 D 1.1.13.3 GigabitEthernet0/0/2

4.4.4.4/32 ISIS-L1 15 20 D 1.1.12.2 GigabitEthernet0/0/0

5.5.5.5/32 ISIS-L1 15 20 D 1.1.13.3 GigabitEthernet0/0/2

HCIE Datacom学习相关技术指导可联系WOLFLAB进学习群

上一篇：HCIE Datacom学习技能培训-ISIS过载详解（Overload）

下一篇：HCIE Datacom技术学习-生成树协议STP选路

返回目录

推荐热点

新闻资讯

HCIE Datacom学习指导-ISIS路由管理路由泄露实验详解

预约免费试学

联系我们

173-1636-2402
