在HCIE Datacom培训学习中什么是BGP邻居状态机?

发布日期:2023-03-09 浏览次数:1362 来源:WOLFLAB

在HCIE Datacom培训学习中什么是BGP邻居状态机?

感谢关注WOLFLAB网络技术实验室,HCIE Datacom培训课程循环开班中,联系WOLFLAB预约免费试听!

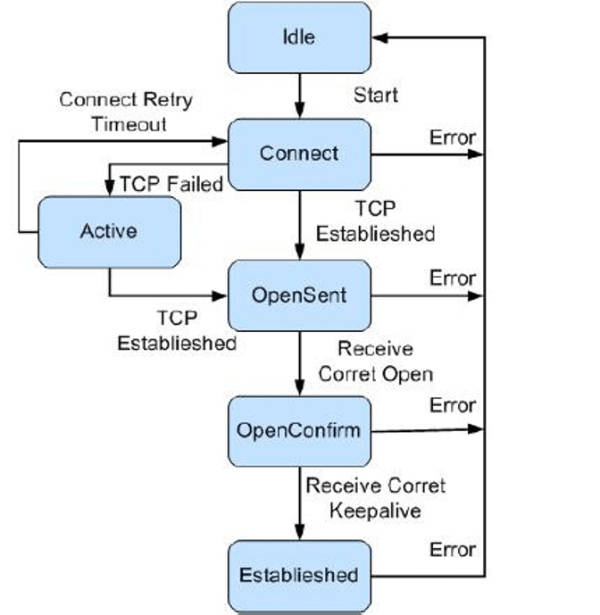

BGP对等体的交互过程中存在6种状态机:Idle、Connect、Active、OpenSent、

OpenConfirm和Established 。


(1)Idle:BGP初始状态。在Idle状态下,BGP拒绝邻居发送的连接请求。只有在收到本设备的Start事件后,BGP才开始尝试和其它BGP对等体进行TCP连接,并转至Connect状态。


Start事件是由一个操作者配置一个BGP过程,或者重置一个已经存在的过程或者路由器软件重置BGP过程引起的。

任何状态中收到Notification报文或TCP拆链通知等Error事件后,

BGP都会转至Idle状态。

(2)Connect:表示等待TCP连接完成,等待时间默认为32秒(重传超时时间) 如果完成则发送open,然后进入openset状态

如果TCP连接失败,进入active状态

//tcp发起时,对方回复tcp连接失败(RST=1) 如果TCP连接未完成(32S),停留在connect状态

//tcp发起对方没回复

(3)Active:主动向对方发出TCP的重连接

如果连接成功则发送open,然后进入opensent状态如果TCP连接失败,进入active

等待重传超时时间到期,如果TCP连接未完成,停留在connect状态

(4)opensent:已经发出open报文,协商来自邻居的open报文

如果同意邻居的open报文的参数,回复keepalive,进入

openconfirm

如果不同意邻居的open报文的参数,回复notification,退回idle

(5)openconfirm:已经发出keepalive等待,等待来自邻居keepalive报文,等待时间5s

如果收到对方的keepalive报文,则进入established

如果5s内没有收到或者收到notification报文,则回到idle

(6)Establieshed:表示邻居关系已经完全建立,开始交换update报文收到正确的update、keepalive,不变

收到route-refresh报文,不变

收到错误的update、keepalive和收到notification或TCP(fin=1)的断开连接报文,则转至Idle


说明:在 BGP 对等体建立的过程中,通常可见的 3 个状态是:Idle、Active 和

Established。


扩展问题1:如果一直停在idle状态,则可能:

1、指PEER的地址在路由表中没有存在路由,无法发起TCP连接导致,

2、没有开启该地址族,

3、双方都没有明细路由,用的都是默认路由,

4、ebgp邻居使用环回接口建立没有ebgp多跳


扩展问题2:如果一直停在connect状态,则可能:

1、TCP被过滤,对方收不到报文回复不了TCP确认

2、单通故障

3、一端配置认证一端没有认证,则会卡在connect

扩展问题3:如果一直停在active状态,则可能: 一般为配置错误导致:

1、邻居没有配置更新源

2、邻居peer中指的地址错误

3、邻居没有指peer


扩展问题4:没有配置EBGP邻居多跳,会停留在哪个状态? 会停留在idle;


扩展问题5:认证不通过,会停留在哪个状态?

会停在connect,因为认证不通过所以直接丢弃TCP报文;
