传统的VPN通过在所有站点间建立全连接隧道或者永久虚链路PVC（Permanent Virtual Circuit）的方式实现，不易维护和扩展，尤其是向已有的VPN加入新的站点时，需要同时修改所有接入此VPN站点的边缘节点的配置。

相比较传统的VPN，BGP/MPLS IP VPN更容易扩展和管理。新增一个站点时，只需要修改提供该站点业务的边缘节点的配置。

BGP/MPLS IP VPN支持地址空间重叠、支持重叠VPN、组网方式灵活、可扩展性好，并能够方便地支持MPLS TE，成为在IP网络运营商提供增值业务的重要手段，因此得到越来越多的应用。

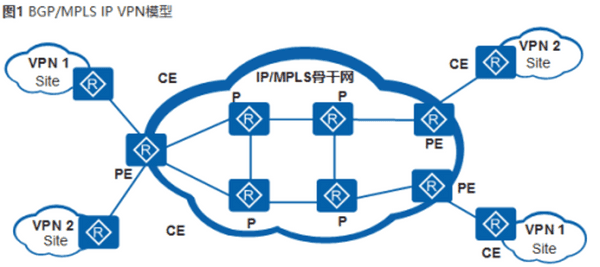

BGP/MPLS IP VPN的基本模型由三部分组成：CE、PE和P。

• CE（Customer Edge）：用户网络边缘设备，有接口直接与服务提供商网络相连。CE可以是路由器或交换机，也可以是一台主机。通常情况下，CE“感知”不到VPN的存在，也不需要支持MPLS。

• PE（Provider Edge）：是服务提供商网络的边缘设备，与CE直接相连。在MPLS网络中，对VPN的所有处理都发生在PE上，对PE性能要求较高。

• P（Provider）：服务提供商网络中的骨干设备，不与CE直接相连。P设备只需要具备基本MPLS转发能力，不维护VPN信息。

PE和P设备仅由服务提供商管理；CE设备仅由用户管理，除非用户把管理权委托给服务提供商。

一台PE设备可以接入多台CE设备。一台CE设备也可以连接属于相同或不同服务提供商的多台PE设备。

MPLS VPN需要解决以下几个问题？

1、PE连接多个CE时，如何解决PE本地路由冲突的问题；

2、当从远端PE接收到相同的私网路由，我怎么去判断这是属于不同站点的私网路由呢；

3、当从远端PE接收到的私网路由，我怎么判断属于本端哪个站点呢；

4、当从远端PE收到私网报文时，我怎么判断该报文属于本端PE的哪个站点呢；

VRF：解决PE本地路由冲突的问题

VRF---VPN路由转发实例(VPN Routing & Forwarding Instance )

每一个VRF可以看作虚拟的路由器，好像是一台专用的PE设备。该虚拟路由器包括如下元素:

●一张独立的路由表，当然也包括了独立的地址空间；

●一组归属于这个VRF的接口的集合。

●一组只用于本VRF的路由协议。

对于每个PE，可以维护一个或多个VRF，同时维护一个公网的路由表(也叫全局路由表)，多个VRF实例相互分离独立。

其实实现VRF并不困难，关键在于如何在PE上使用特定的策略规则来协调各VRF和全局路由表之间的关系。

VRF的早期设计思想VLAN

交换机一个mac地址只能关联一个接口，有了vlan的概念就是同一个vlan下，一个mac地址只能关联一个接口；

一台交换机不同的vlan，mac地址表象是独立的，也就相当于一个vlan一个交换机；

一台交换机不同的接口如果属于不同的vlan可以学习到相同的mac地址；

trunk接口可以学习到多个相同的mac地址，因为trunk接口可以承载多个vlan的流量；

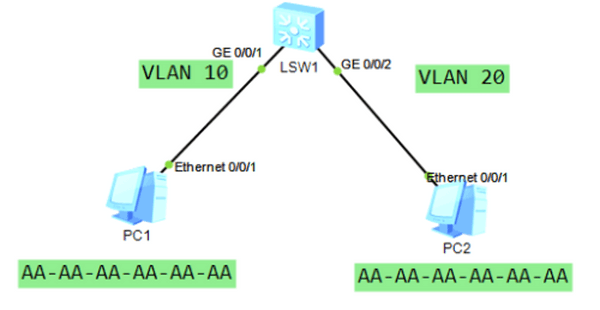

举例：

[SW1]dis mac-address

MAC address table of slot 0:

-------------------------------------------------------------------------------

MAC Address    VLAN/       PEVLAN CEVLAN Port            Type      LSP/LSR-ID

               VSI/SI                                              MAC-Tunnel

-------------------------------------------------------------------------------

aaaa-aaaa-aaaa 10          -      -      GE0/0/1         dynamic   0/-

aaaa-aaaa-aaaa 20          -      -      GE0/0/2         dynamic   0/-

-------------------------------------------------------------------------------

Total matching items on slot 0 displayed = 2

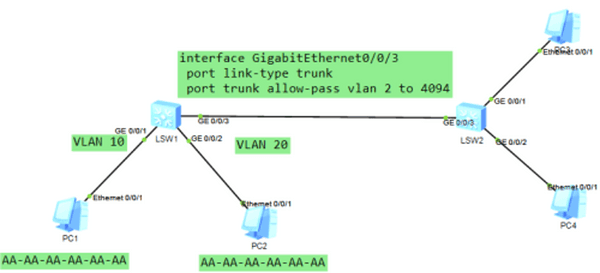

SW1和SW2之间起trunk，此时在SW2的g0/0/3口上看mac地址如如下：

[SW2]dis mac-address

MAC address table of slot 0:

-------------------------------------------------------------------------------

MAC Address    VLAN/       PEVLAN CEVLAN Port            Type      LSP/LSR-ID

               VSI/SI                                              MAC-Tunnel

-------------------------------------------------------------------------------

aaaa-aaaa-aaaa 10          -      -      GE0/0/3         dynamic   0/-

aaaa-aaaa-aaaa 20          -      -      GE0/0/3         dynamic   0/-

-------------------------------------------------------------------------------

Total matching items on slot 0 displayed = 2

RD和VPN-IPv4地址

传统BGP无法正确处理地址空间重叠的VPN的路由。假设VPN1和VPN2都使用了10.110.10.0/24网段的地址，并各自发布了一条去往此网段的路由。虽然本端PE通过不同的VPN实例可以区分地址空间重叠的VPN的路由，但是这些路由发往对端PE后，由于不同VPN的路由之间不进行负载分担，因此对端PE将根据BGP选路规则只选择其中一条VPN路由，从而导致去往另一个VPN的路由丢失。

PE之间使用MP-BGP（Multiprotocol Extensions for BGP-4，BGP-4的多协议扩展）来发布VPN路由，并使用VPN-IPv4地址来解决上述问题。

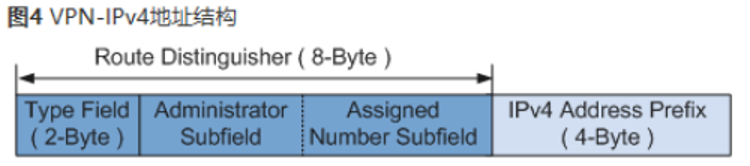

VPN-IPv4地址共有12个字节，包括8字节的路由标识符RD（Route Distinguisher）和4字节的IPv4地址前缀，如图4所示。

注意：一台设备上不同的VRF只能配置一个RD值，且RD值在本地一定是不同的

VPN Target

BGP/MPLS IP VPN使用BGP扩展团体属性－VPN Target（也称为Route Target）来控制VPN路由信息的发布。

每个VPN实例关联一个或多个VPN Target属性。有两类VPN Target属性：

• Export Target：本地PE从直接相连Site学到IPv4路由后，转换为VPN-IPv4路由，并为这些路由设置Export Target属性。Export Target属性作为BGP的扩展团体属性随路由发布。

• Import Target：PE收到其它PE发布的VPN-IPv4路由时，检查其Export Target属性。当此属性与PE上某个VPN实例的Import Target匹配时，PE就把路由加入到该VPN实例中。

在BGP/MPLS IP VPN网络中，通过VPN Target属性来控制VPN路由信息在各Site之间的发布和接收。VPN Export Target和Import Target的设置相互独立，并且都可以设置多个值，能够实现灵活的VPN访问控制，从而实现多种VPN组网方案。

例如：某VPN实例的Import Target包含100:1，200:1和300:1，当收到的路由信息的Export Target为100:1、200:1、300:1中的任意值时，都可以被注入到该VPN实例中。

注意：如果设置了多个export那么发出的时候全部携带，接收的一端只要匹配住一个就行。

什么叫扩展的团体属性？

IPV4叫做团体属性，VPNV4中换了个说法就叫扩展团体属性。

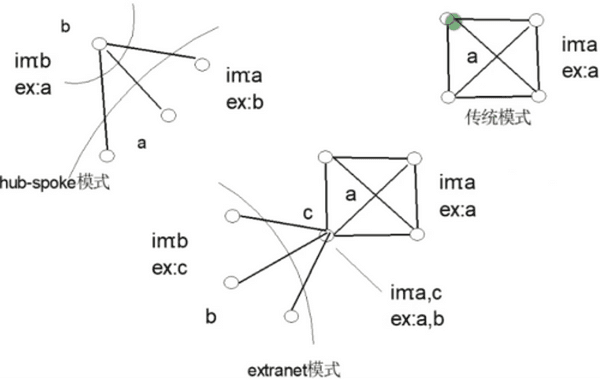

网络搭建模型：

如果每个vpn instacne的RT是不一样的，RT能否充当RD呢？

理论上是可以的，但是为什么不这么做？

1、一台设备上不同的VRF只能配置一个RD值，且RD值在本地一定是不同的，而不同的VRF可以配置多个RT，且RT值可以是相同的；

2、因为可能携带多个RT，在判断是否是不是同一条路由不好判断；

3、RT本质上是BGP的团体属性，跟前缀不是放在一起的，收到设备不好处理，那我就专门设计一个RD跟前缀放在一起；

4、BGP在撤销路由的时候是不会携带属性的，只会携带前缀，又得修改BGP原有的机制；

公网标签：

本质是VPNV4路由在公网的下一跳，由MPLS domain中的LDP协议负责分配

私网标签：

方便PE接收到私网报文用于判断这个报文属于本端的哪个VPN实例的，由接收端PE通过MP-BGP协议发布该私网路由的时候分配的；

既然路由发布时已经携带了RD，可否就使用RD作为标识呢?

理论上讲肯定是可以的。但是RD一共有64个bit，太大了。这会导致转发效率的降低。所以只需要一个短小、定长的标记即可。由于公网的

隧道已经由MPLS来提供，而且MPLS支持多层标签的嵌套，这个标记定义成MPLS标签的格式。

VRF：在一台PE上虚拟出来的一个路由器，包括一些特定的接口，一张路由表，一个路由协议，一个RD和一组RT规则。

RT：表明了一个VRF的路由喜好，通过他可以实现不同VRF之间的路由互通，他的本质就是BGP的community属性。

RD：为了防止一台PE接收到远端PE发来的不同VRF的相同路由时不知所措，而加在路由前面的特殊信息。在PE发布路由时加上，在远端PE接收到路由后放在本地路由表中，用来与后来接收到的路由进行比较。

Label：为了防止一台PE接收到远端PE发给本地不同VRF的相同地址的主机时不知所措，而加在报文前面的特殊信息。由本地PE在发布路由时加上，远端PE接收到保存在相应的VRF中。

SITE：一个VRF加上与其相连的所有的CE的集合。

VPN：是一些SITE的集合，这些SITE由于共享了相同的路由信息可以互通。
