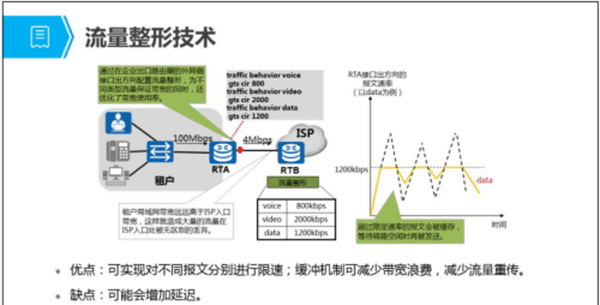

流量监管技术（TS）：限速

特点：

①流量整形只能在出方向做；

②削峰填谷，超额的流量可以缓存起来转发，从而改善丢包率，防止突发流量，如果缓存也满了还是会出现丢包的；

入方向为什么不能整形？

上游设备怎么发流量给我，我是没有办法的，流量整形的目的是为了下游设备，在我发出去的时候以平稳的速率发送。

流量整形的配置：

方法一：基于接口的整形

[RTA-GigabitEthernet0/0/0]dis this

[V200R003C00]

#

interface GigabitEthernet0/0/0

 qos gts cir 1024 cbs 25600

方法二：基于队列的整形

[RTA-qos-queue-profile-wolf]dis this

[V200R003C00]

#

qos queue-profile wolf

  queue 7 gts cir 1024 cbs 25600

  schedule pq 7

[RTA-GigabitEthernet0/0/0]dis this

[V200R003C00]

#

interface GigabitEthernet0/0/0

 qos queue-profile wolf

方法三：基于MQC

traffic classifier wolf operator or

 if-match dscp af11

#

traffic behavior wolf

 gts cir 1024 cbs 25600 queue-length 1

#

traffic policy wolf

 classifier wolf behavior wolf

#

interface GigabitEthernet0/0/0

 traffic-policy wolf outbound

HCIE Datacom培训循环开班

处理流程

具体处理流程如下：

1. 当报文到来的时候，首先对报文进行分类，使报文进入不同的队列。

2. 若报文进入的队列没有配置队列整形功能，则直接发送该队列的报文；否则，进入下一步处理。

3. 按用户设定的队列整形速率向令牌桶中放置令牌：

o 如果令牌桶中有足够的令牌可以用来发送报文，则报文直接被发送，在报文被发送的同时，令牌做相应的减少。

o 如果令牌桶中没有足够的令牌，则将报文放入缓存队列，如果报文放入缓存队列时，缓存队列已满，则丢弃报文。

4、缓存队列中有报文的时候，系统按一定的周期从缓存队列中取出报文进行发送，每次发送都会与令牌桶中的令牌数作比较，直到令牌桶中的令牌数减少到缓存队列中的报文不能再发送或缓存队列中的报文全部发送完毕为止。
