HCIE培训（Datacom）理论学习-GRE：

缺点：不安全， 无认证无加密；

优点：支持多协议，支持IP组播，配置简单容易理解；

HCIE培训（Datacom）理论学习-IPsec VPN：

缺点：只支持IPv4单播；

优点：可以对数据进行加密；

此时合二为一：GRE OVER IPSEC，GRE在内，IPSEC在外

第一种方法：ACL方式

第一步：正常配置GRE

[AR1-Tunnel0/0/0]dis this

[V200R003C00]

#

interface Tunnel0/0/0

 ip address 1.1.13.1 255.255.255.0

 tunnel-protocol gre

 source 1.1.12.1

 destination 1.1.23.3

[AR1]ip route-static 192.168.2.0 24 1.1.13.3

[AR3]ip route-static 192.168.1.0 24 1.1.13.1

第二步：修改感兴趣流

[AR1-acl-adv-3000]dis this

[V200R003C00]

#

acl number 3000

 rule 5 permit ip source 1.1.12.1 0 destination 1.1.23.3 0

[AR3-acl-adv-3000]dis this

[V200R003C00]

#

acl number 3000

 rule 5 permit ip source 1.1.23.3 0 destination 1.1.12.1 0

特点：

①需要定义感兴趣流；

②IPSEC policy调用在物理接口；

第二种方法：路由的方式

第一步：配置第一阶段

ike proposal 10

#

ike peer AR3 v1                  //无需配置远程地址，因为tunnel接口上有

 pre-shared-key simple huawei

 ike-proposal 10

第二步：配置第二阶段

ipsec proposal wolf

第三步：配置ipsec的模板：之前是配置ipsec的策略

[AR1-ipsec-profile-wolf]DIS THIS

[V200R003C00]

#

ipsec profile wolf

 ike-peer AR3

 proposal wolf

第四步：tunnel接口上应用

[AR1-Tunnel0/0/0]dis this

interface Tunnel0/0/0

 ipsec profile wolf

NAT结合IPSEC VPN：

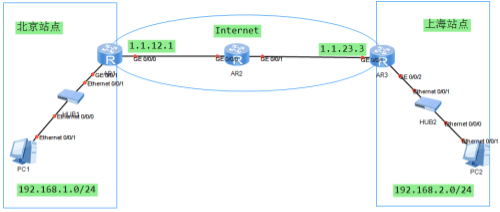

假设AR2有一个8.8.8.8接口地址，此时PC1访问PC2走IPSEC加密，访问internet走NAT

[AR1-acl-basic-2000]dis this

[V200R003C00]

#

acl number 2000

 rule 5 permit

[AR1-GigabitEthernet0/0/0]dis this

[V200R003C00]

#

interface GigabitEthernet0/0/0

 ip address 1.1.12.1 255.255.255.0

 nat outbound 2000
