＜OSPF（Open Shortest Path First）＞

开放最短路径优先协议

OSPF的基本特性：

·OSPF属于IGP，是Link-State协议，基于IP Pro 89。

·采用SPF算法（Dijkstra算法）计算最佳路径。

·快速响应网络变化。

·以较低频率（每隔30分钟）发送定期更新，被称为链路状态刷新。

·网络变化时是触发更新。

·支持等价的负载均衡。

OSPF维护的3张表：

1）Neighbor Table：

　确保直接邻居之间能够双向通信。

2）Topology Table：

　LSDB(Link-State DataBase），同一区域的所有路由器LSDB相同。

3）Routing Table：

　对LSDB应用SPF算法，选择到达目标地址的最佳路由放入路由表。

OSPF的区域划分：

·OSPF采用层次设计，用Area来分隔路由器。

　区域中的路由器保存该区域中所有链路和路由器的详细信息，

　但只保存其他区域路由器和链路的摘要信息。

·Transit area (backbone or area 0)

　主要功能：为快速、高效地传输数据包。通常不接用户。

·Regular areas (nonbackbone areas)

　主要是连接用户。而且所有数据都必须经过area 0中转。

　包括：Stub / Totally Stubby / NSSA

采用分区域设计的好处：

1、可以在区域边界做汇总，减少了路由表的条目

2、只有一个区域内的路由器才会同步LSDB，LSA的flood在网络边界停止，减少了LSA的flood,加速会聚

3、缩小网络的不稳定性，一个区域的路由问题不会影响其它区域。

OSPF的邻居与邻接关系：

OSPF中路由器之间的关系分两种：

1、邻居

2、邻接

·OSPF路由器可与它直连的邻居建立邻居关系。

·P2P链路上，邻居可以到达FULL状态，形成邻接关系

·MA网络，所有路由器只和DR/BDR(Backup Designated Router)到达FULL状态。形成邻接

·路由器只和建立了邻接关系的邻居才可以到达FULL状态。

·路由更新只在形成FULL状态的路由器间传递。

·OSPF路由器只会与建立了邻接关系的路由器互传LSA。同步LSDB

Route-ID：

　一个号码而已，用来唯一标识OSPF域中路由器。

　设置Route-ID的优先顺序：

　1）手工指定Route-ID x.x.x.x（可任意，但区域内不能重复）

　2）自动选择最大的Loopback IP作route-id

　3）自动选择最大的物理接口IP（接口必须是激活状态）

推荐手工指定的router-id

DR/BDR的选举：

DR--指定路由器

BDR--备份的指定路由器

选举规则：

 1）比较优先级，越大越优（默认为1,如设为0表示不参与选举）

　2）比较Route-ID，越大越优。

·DRother发送LSA给DR/BDR用224.0.0.6

·DR发送LSA给DRother用224.0.0.5

·非MA网络（没有DR/BDR），路由器都用224.0.0.5

＜DR/BDR＞特点

　1）不抢占,DR正常工作时，即使有新的优先级比DR高的路由器也不能抢占成为DR。

　2）DR正常时，BDR只接收所有信息，转发LSA和同步LSDB的任务由DR完成，当DR故障时，BDR自动成为DR，完成原DR的工作，并选举新的BDR。

　3）DR是个接口概念。每个网段都会选举DR。

 4) 不同网段分别选DR/BDR

SPF算法：

最短路径优先算法

1、在一个区域内的所有路由器有同样的LSDB

2、每一个路由器在计算时都将自已做为树根

3、具有去往目标的最低cost值的路由是最好的路径

4、最好的路由被放入转发表

计时器：

·Hello Intervals：10S/30S

·Dead Interval：4＊Hello ＝40S  不同于其它协议的三倍于Hello时间

hello包发向224.0.0.5

下面这三种网络类型的hello时间是30S

NON_BROADCAST

POINT_TO_MULTIPOINT

POINT_TO_MULTIPOINT　NON_BROADCAST

OSPF开销值计算：

·OSPF Cost = 108/BW (bps)

几种常用接口的COST值：

1、环回口的COST值是1

2、serial口的COST值是64

3、标准以太接口是10

4、快速以太接口是1

---------------------------------------------------------------

·OSPF的5种报文：

　1）Hello：发现并建立邻接关系。

　2）DBD：包含路由的摘要信息。

　3）LSR：向另一台路由器请求特定路由的完整信息。

　4）LSU：用于LSA的泛洪和回应LSR该条路由的完整信息。在OSPF中，只有LSU需要显示确认

　5）LSAck：对LSU做确认。

影响OSPF邻居或者邻接关系的因素有：

1、ROUTER ID不能相同；

2、HELLO时间必须一致；

3、DEAD时间必须一致；

4、区域ID必须相同；

5、认证必须相同；

6、STUB标志位必须相同；

7、MTU不匹配无法形成邻接关系（一边是EXSTART,一边是EXCHANGE）；

8、OSPF版本号不同（目前版本为2）；

9、当OSPF网络类型是MA时，要求掩码一定一致（两个邻居）。因为会出现DR和LSA-2，无法描述网段。

OSPF邻接关系状态机：

1、down state

2、init state

3、two-way state

4、exstart state

5、exchange state

6、loading state

7、full state

OSPF的同步过程：

     DBD包中有一个三位的标志字段（主从关系控制标志）：I、M、master/slaver

I（是否第一个包）M(是否还有后续包)M/S

1 1 1 0 1 0 0 1 1 分别是0x7,0x2,0x3     具有最高route-id的路由器为主，建邻居时第一个DBD是空的。

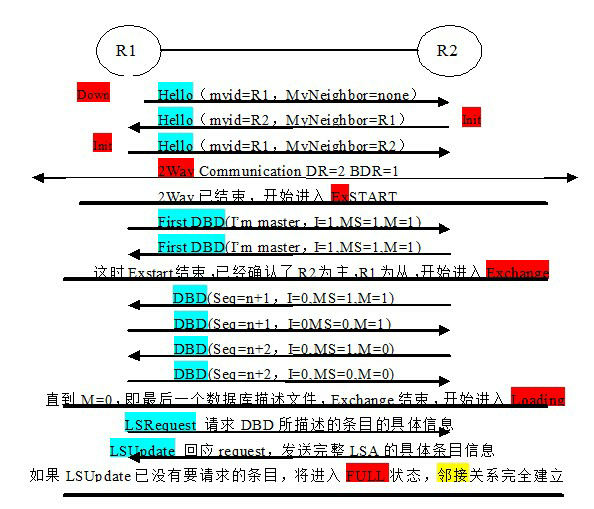

1. 在Down状态下路由器发出第一个hello包。当R2收到一个Hello包，并且在这个hello包中看不到自已的ID，则将自已和邻居的关系转到Init状态。Init是一个one way 状态，当R1和R2都认识对方后就会进入Two Way状态。

2. 在Two Way时，将选举DB/BDR（MA网络）。进入Two way状态后（即从Exstart开始），表示这两个路由器已经建立了邻居关系了。但最终能不能邻接关系要看最后是不是FULL。

3. Exstart：Exstart是firstDBD, 确认主从关系。双方互相发送第一个DBD报文，选取主从。

4. Exchange： Exchange是通过DBD交换LSA的头部信息。

DBD分为firstDBD和DBD。

firstDBD不携带Lsa头部信息。通过firstDBD确认主从关系。主的作用只是为了控制序列号的同步。Router-ID高的将成为主。

DBD只携带LAS的头部信息，没有携带LAS的具体信息。承载完整LAS是LASUpdate包。

5.Loading：等待M位为0时，才进入loading。

LSRrequest：是不携带LAS头部的，只通过（公告ID，LSA L类型，linkID）来请求具体的条目。

LSRUpdate：含有真正LSA完整信息的，用来回应LSRrequest。

6.FULL：完成了邻接关系的完整建立。

---------------------------------------------------------------

＜OSPF基本配置＞

R1(config)#router ospf 110    注意：进程号是cisco的私有技术

R1(config-router)#network 1.1.1.0 0.0.0.255 area 0   (正/反掩码皆可）

R1(config-router)#network 12.1.1.0 255.255.255.0 area 0   区域号还可用点分十进制表示

R1#show ip protocols

R1#show ip ospf       可查看router-id,进程号,域的数量

R1#show ip ospf interface

R1#show ip ospf interface brief

R1#show ip ospf neighbor    查看邻居信息

R4(config-if)#ip ospf hello-interval 9

                    (dead自动*4）

R4(config-if)#ip ospf dead-interval 80

R4(config-if)#ip ospf priority 10   修改优先级

R1#show ip os database

注意：在OSPF中，环回接口的路由掩码会变为32位

-----------------------------------------------------------------

不分层次网络的缺点：

假如在一个大型网络中，OSPF如果没有分区域，会有以下的问题产生：

1、每一个路由器会接收到太多的LSA

2、会经常进行路由的计算

3、路由表太大，而路由器的内存是有限的。

OSPF路由器的类型：

1、内部路由器--在一个普通区域内的路由器

2、核心路由器--在area 0区域内的路由器

3、ABR区域边界路由器--连接两个不同区域的路由器

4、ASBR自治系统边界路由器--连接OSPF域到另一个自治系统的路由器

LSA序列号：

1、LSDB中每一个LSA都有一个序列号

2、序列号范围从0x80000001-0x7FFFFFFF

3、OSPF每30分钟flood一次LSA来维持LSDB同步，每flood一次，序列号加1

4、当一个路由器遇到同一个LSA的两个实例时，它必须能够确定哪一个是最新的LSA。（根据序列号来识别）

5、LSA条目的老化时间默认是一小时（0-3600S）

当一条LSA的序列号到达最大序列号时，始发路由器会发送一个生存时间为最大值的相同的LSA，让其它的路由器从LSDB中清除这条LSA，当其它路由器确认后，再发送一个初始序列号的LSA。

注意：只有始发路由器才可以提前使这条LSA老化

当一台路由器收到相同的LSA的多个实例时，将通过以下算法决定将哪一条放入数据库：

1、比较LSA实例的序列号，大的优先

2、序列号相同，再比校验和，大的优先

3、校验和也相同，再比老化时间，如果有一条LSA拥有大小为最大生存时间（3600S）的老化时间，则最优

4、如果LSA的老化时间之间的差别多于15分钟，则老化时间小的优先

5、如果以上条件都比不出来，则认为这些LSA相同

＜LSA（Link-State Advertisement）＞

链路状态类型、链路状态ID、通告路由器用来唯一地标识一条LSA

序列号、校验和、老化时间标识一条LSA的具体实例

       老化时间   可选项   类型

                   链路状态ID（Link-ID）

                   通告路由器(ADV  Router)

                        序列号

         校验和          长度

·类型         指明是哪种类型的LSA

·Link-ID      每一条LSA都有一个Link-ID，区分不同路由器发出的LSA

·ADV Router   指通告路由器的Router-id

学习时的注意点：

1、每种LSA的传播范围

2、每种LSA由谁产生，也就是说由谁通告的

3、每种LSA所包含内容

LSA1（Router Link States）

show ip ospf database router   //查看LSDB中的1类LSA的详细信息

特点：

　　1、域内路由，仅在本区域传递,不会穿越ABR。

2、每台路由器都会产生。

3、包含本路由器的直连的邻居，以及直连接口的信息

Link ID:        router ID

ADV router:     router ID

三种信息：1、Another router

        2、stub network

        3、transit network (Ma网络的一些信息)

LSA2（Net Link States）

show ip ospf database network

特点：

1、仅在本区域传递

2、只有MA网络才会产生LSA2，由DR发出。

3、标识出本MA网中有哪些路由器以及本网的掩码信息。

Link ID:        DR的接口IP

ADV router:     DR的router ID

LSA3（Summary Net Link States）

show ip ospf database summary

特点：

　　1、域间路由，能泛洪到整个AS。

   2、由ABR发出，每穿越一个ABR，其ADV Router就会变成此ABR的Router-id.

3、包含本区域中的路由信息，包括网络号和掩码。

Link ID:        路由route（网络号）

ADV router:     ABR的router ID（经过一个ABR，就会改为这个ABR的router ID）

三类LAS会被一个区域的边界ABR路由器重新产生并泛洪进下一个区域，所以每穿越一个ABR，其通告路由器就会发生改变。

LSA4（Summary ASB Link States）

show ip os database asbr-summary

特点：

　　1、把ASBR的Router-id传播到其他区域，让其他区域的路由器得知ASBR的位置。

   2、由ABR产生并发出，穿越一个ABR，其ADV Router就会变成此ABR的Router-id.

Link ID:        ASBR的RID

ADV router:     ABR的router ID（经过一个ABR，就会改为这个ABR的router ID）

在ASBR直连的区域内，不会产生4类的LSA，因为ASBR会发出一类的LSA，其中会指明自已是ASBR

LSA5（Type-5 AS External Link States）

show ip os database external

特点：

　　1、域外路由，不属于某个区域。

   2、ASBR产生，泛洪到整个AS。不会改变ADV Router。

3、包含域外的路由

Link ID:        路由（网络号）

ADV router:     ASBR的router ID （unchange）

LSA7（Type-7 AS External Link States）

show ip os database nssa-external

特点：

　 特殊的域外路由，只存在于NSSA区域中。

Link ID:        路由（网络号）

  ADV router:     ASBR的router ID （只在NSSA区域中）

OSPF的四种路径类型：

1、域内路由

2、域间路由

3、E1的外部路由

4、E2的外部路由

外部路由重分布进OSPF有两种类型

·OE1:  重分布进OSPF的路由默认为E2，Cost=20,且传递过程中不改变COST。

·OE2:  如果改为E1类型，则在传输过程中会累加每个入接口的cost值

OSPF的选路原则：

1、域内路由优于域间路由

2、域间路由优于外部路由

3、OE1的路由优玩OE2的路由

如果一台路由器收到两条相同的域间的路由，一条是area 0区域传过来的，一条是普通区域传过来的，则优选area 0区域传过来的。

如果有一台路由器从两个不同的ASBR收到相同的外部路由，OSPF在选择外部路由的时候，遵循的原则是：

[1]O E1优于O E2

[2]在类型相同的情况下，Cost越小越优先

[3]对OE2来说，在cost相同的情况下，选择到达ASBR最优的路径

OE2的路由传递时带有一个参数---forward metric，这个参数记录了OE2的路由所穿越链路的总COST值，如果一个路由器收到两条COST相同的OE2路由，将比较它们的forward metric来选出最优路由。

sh ip route 172.16.1.0

Routing entry for 172.16.1.0/24

 Known via "ospf 110", distance 110, metric 20, type extern 2, forward metric 74

 Last update from 12.1.1.1 on Serial1/0, 00:00:04 ago

 Routing Descriptor Blocks:

 * 12.1.1.1, from 4.4.4.4, 00:00:04 ago, via Serial1/0

     Route metric is 20, traffic share count is 1

新命令：

用来限制路由器所能学习到的LSA的数量

Router(config-router)#max-lsa maximum-number [threshold-percentage] [warning-only] [ignore-time] [ignore-count] [reset-time]

定义一个百分比值，当收到LSA的条数超过我指定的值，进行相应的操作,用于限定路由器所能收到的LSA条数

maximum-number  所允许收到LSA的最大条数

[threshold-percentage]  maximum-number的百分比，超过这个值就会发出警告，默认75%

[warning-only]    只发送警告，不做其它动作，默认是关闭的

[ignore-time]     超过最大值后进入ignore状态的时间，默认5分钟,5分钟后恢复

[ignore-count]    超过多少次后，一直进入ignore状态

[reset-time]     一直进入ignore状态后多长时间重置所有邻居

ABR有多条路由时如何发出三类LSA：

ABR路由器即使知道它有多条路由可以到达同一个目的地，它只会为这个目的地始发单条网络汇总LSA通告。不论是从核心区域到非核心，还是从非核心到核心区域。而且一定是代价最低的一条LSA。

＜修改Cost参考值＞

修改COST有两个方法：

1、通过一条命令直接改动接口的COST值

R1(config)#router os 110

R1(config-if)#ip ospf cost 10  //直接修改COST值1-65535

2、修改OSPF中COST值计算公式的分子

注意：这里改动的值是以10的六次方为单位的。

例如：在COST公式中修改分子，本例修改分子为10的九次方

R1(config-router)#auto-cost reference-bandwidth 1000　（Mbps10的六次方）

-----------------------------------------------------------------

汇总的好处：

1、减少路由条目数

2、使拓扑变化的影响局限在一个小范围内

3、减少了LSA3和LSA5的flood

＜域间汇总＞

只能在ABR上做，用来将一个区域的路由传递到另一个区域时进行汇总。域间汇总只能对打O的路由做汇总。

router ospf 110

 area 0 range 172.16.32.0 255.255.224.0

汇总后，在R2本地会产生一条特殊的路由，用来防环

O  172.16.32.0/19 is a summary, 00:00:06, Null0

这条路由称为discard-route，可以用以下命令去掉：

router ospf 110

 no discard-route internal

本汇总命令还可用来做路由的过滤：

router ospf 110

 area 0 range 172.16.0.0 255.255.0.0 not-advertise 过滤掉172.16.0.0的网络及其所包含的子网

＜域外汇总＞

用于将外部路由重分布进OSPF时进行汇总，只能在ASBR上做。

router ospf 110

 summary-address 172.16.0.0 255.255.0.0  //在ASBR上做

本地也会产生特殊路由来防环　O  172.16.0.0/16 is a summary, 00:00:04, Null0

用以下命令可以去掉：

router ospf 110

 no discard-route external

＜向OSPF区域注入默认路由＞

第一种做法：

需要先写一条静态的默认路由，再用命令下发。

ip route 0.0.0.0 0.0.0.0 Serial 0

router ospf 100

 default-information originate

O*E2 0.0.0.0/0 [110/1]   //以外部路由的形式下发默认路由，metric值默认为1

第二种做法：

不需要写一条静态的默认路由，直接下发。

router ospf 100

 default-information originate always

还可在下发默认路由时指定metric的类型和metric值

router ospf 11

 default-information originate always metric-type 1 metric 3

＜OSPF特殊区域＞

在OSPF中共有四类特殊区域，都是用来对OSPF做优化的。可以减少一个区域中的LSA3和LSA5。

1、Stub

2、Totally Stub

3、NSSA

4、Totally NSSA

＜Stub＞

·将某区域设为Stub可阻止LSA4/5进入Stub区域，缩小了区域内路由器的LSDB，降低内存消耗。

·Stub区域中，ABR会发出一条LSA3默认路由给Stub区域的其他路由器。

　默认的Seed Cost＝1

·配置Stub区域的注意点：

 1、必须将Stub区域的所有路由器都配成Stub。

　2、Stub区域不能用作虚链路的中转区域。

　3、Stub区域中不能出现ASBR。

　4、Area 0不能配成Stub。

·hello报文中有一个stub area flag，也叫E位，所有的stub路由器会将这一位置为0，路由器建邻居的时候，将比较这一位，要求必须匹配。

配置命令：

router ospf 110

 area 2 stub

 area 2 default-cost 6　（在ABR上做，改Seed Cost=6）在同时有两个ABR的情况下，可通过修改这个COST值来实现选路

＜Totally Stubby ＞ Cisco 私有

·更加缩小区域内路由器的LSDB，在Stub基础上，又阻止LSA3。（阻止LSA3/4/5 ）

·也会由ABR发出一条LSA3默认路由给Stub区域内的其他路由器。

配置步骤：

先配置出一个STUB区域，然后在ABR上打上以下命令：

router ospf 110

 area 2 stub no-summary   //（只需在ABR上做）

＜NSSA（Not-So-Stubby Areas）＞

·NSSA区域和Stub区域一样会阻止LSA4/5。

·NSSA区域打破了Stub区域的规则，可以存在ASBR。

·ASBR会引入外部路由，是以LSA7引入的，只有NSSA区域中才会现LSA7。

·NSSA区域的边界ABR会将LSA7转成LSA5，传播到其他区域。这时，ABR也成为了ASBR，因为它也引入了LSA5。其它区域路由器看到LSA5的通告路由器是ABR。

·如果在NSSA区域中，有两个ABR的话，只有router-id大的ABR会做7转5的工作。

配置命令：

router ospf 110

 area 2 nssa　

注意：NSSA区域不会自动产生默认路由，要手动下发一条

router ospf 110

 area 2 nssa default-information-originate

　（在ABR上做，由ABR产生一条LSA7默认路由传播到NSSA其他路由器，默认Seed Cost=1，并且不会发生变化）

还可改动默认路由的metric类型，metric值

router ospf 110

 area 2 default-cost 6　         //（在ABR上做，改Seed Cost=6）

 area 2 nssa default-information-originate metric 6 metric-type 1

对ABR上有外部路由进入NSSA区域时，如果要将其阻止，用以下命令，因为在ABR向nssa区域下发默认路由后，不需要它再将它连接的一些外部区域路由传进NSSA区域

router ospf 110

 area 2 nssa no-redistribution   //在ABR上做

在NSSA区域中，LSA7的forward address会出现不为零的情况，会变为ASBR上最后一个宣告进OSPF区域的接口的address。在特定的环境下，这将给网络造成问题，可用以下命令解决：

router ospf 110

 area 2 nssa translate type7 suppress      //这个命令通常用在NSSA区域的边界路由器上，作用是在7类转5类出去的时候，把这个forward address变成0.0.0.0

totally NSSA area

也是CISCO私有特性--

Totally NSSA，能阻止LSA3/4/5，并且由ABR产生LSA3默认路由传播到NSSA其他路由器

R2(config-router)#area 2 nssa no-summary    //把三类的LSA也干掉，同时也下发一条三类的默认路由，并且这条默认路由会取代default-information-originate所下发的默认路由

如果在ABR上用下面的命令，LSDB中会出现LSA3/7默认路由，路由表中只会显示LSA3默认路由

router ospf 110

 area 2 nssa no-redistribution default-information-originate no-summary

在下列这种情况下5类LSA的forward address也会出现不为0的情况：

1、在R1和R2上运行OSPF

2、在R1上写静态路由，下一跳指向R3

3、和R3相连的接口必须是以太口

4、将R1的E0口也宣告进OSPF

5、R1的E0口不能是passive-interface

6、在R1上将静态路由重分布进OSPF

这时，你会发现R1产生的5类LSA中forward address是R3的接口IP

如果在R1上写默认路由指向R3，然后在R1上使用default-information originate 下发默认路由，这条默认路由LSA的forward address也会变为R3的接口IP。

＜OSPF区域的连接问题＞

如果出现下面这种情况：一个普通区域没有跟area 0区域相连，可使用下面的三种方法来解决。

1）在ABR上起不同OSPF进程，进行OSPF之间的重分布。

  例如：R1的s0口在area 1中，进程号是10，s1口在area 2中，进程号是20，然后重分布

  Router ospf 10                           router ospf 20

  Redistribute ospf 20 subnets            redistribute ospf 10 subnets

2)tunnel 只要在区域的两个边界上配置

 R1:                               R2:

 Int tunnel 1                      int tunnel 2

   Tunnel source s1                  tunnel source s1

   Tunnel destination 12.1.1.2       tunnel destination 12.1.1.1

   Ip add 100.1.1.1 255.255.255.0    Ip add 100.1.1.2 255.255.255.0

 Router ospf 10                    router ospf 10

 Net 100.1.1.0 0.0.0.255 area 0    net 100.1.1.0 0.0.0.255 area 0

3）虚链路：

 最简单的方法，只需在区域的两台边界路由器上配就可以了

　R1:

 router ospf 110

   area 1 virtual-link 2.2.2.2

　　　　　　　　　　（中转区域）　　　（对方Router-ID）　　　

·注意：虚链路只在建邻居时发送hello包，当邻居关系建立后，不再发送hello包。并且LSA是触发更新且不老化的。这个特性被称为DNA(DoNotAge)。

show ip ospf virtual-links

＜负载均衡＞

·OSPF只支持等价的负载均衡。（默认为4条）

show ip protocols

router ospf 110

 maximum-paths 6          //（最多16条）

＜被动接口＞

router ospf 110

 passive-interface loopback

接口将不收发Hello包

＜OSPF认证＞

·分3种认证

 1、Link认证

 2、Area认证

 3、Virtual-Link认证

·OSPF即能做明文认证，也能做MD5认证

Link：用于同一链路上的路由器之间，在接口下做

第一步：接口下配密码

int s1/0

 ip ospf authentication-key wolf　　//配明文密码

第二步：接口下启用认证

 ip ospf authentication 　　　　　　//启动明文认证

int s1/0

 ip ospf message-digest-key 1 md5 wolf　//配密文密码

 ip ospf authentication message-digest  //启动密文认证

注意：在MD5验证中，两边的KEY号必须一致

Area：

第一步：接口下配密码

int s1/0

 ip ospf message-digest-key 1 md5 wolf　　　//配密文密码

第二步：进程下启用

router ospf 110

 area 0 authentication Message-digest 　//启动密文认证

注意：区域内的所有路由器都要开启认证。两台路由器相连的链路的密码要匹配。

注：区域认证跟接口认证可以协商通过，因为区域认证相当于开启了所有接口的认证。接口认证优先于区域认证，在同时有区域认证和接口认证的情况下，则使用接口的认证进行协商。(接口命令都优于进程命令) 因为接口只能调用密文或明文其中一种，所以没有密文优于明文的概念。

Virtual-Link：

　router ospf 110

   area 2 virtual-link 2.2.2.2 message-digest-key 1 md5 wolf　//配密码

　  area 2 virtual-link 2.2.2.2 authentication message-digest　//启动MD5认证

　在有虚链路的情况下，如果Area0启动认证，起了Virtual-Link的两台路由器上也要启动区域认证。

 注意：虚电路上只在刚开始建立邻居关系的时候发送hello包，之后不再发送hello包。所以做这个试验之后要重置邻居关系，或制造一次更新就可以看到效果了。

关于做MD5认证时的KEY-ID值：

当链路需要换密码时，为了防止链路抖动，可以使用Key ID来实现平稳过渡。

最后配置的KEYID才是YoungestID，与ID号大小无关，就算clear ip os pro也没用。要求双方youngestID的密钥必须一致。

当起用了最新的KEYID，将新的和老的KEYID都发过去

当最新的youngestKEYID没有被通过认证，则用老的KEYID做匹配。

当最新的youngestKEYID被在对方的列表找到相同的KEYID了，将只发最新的KEYID。而不全发。

当youngestID被no掉了，就会选次yongest为yongestID

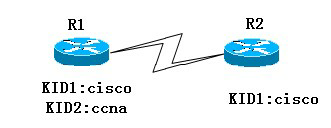

这时R1的KID2是Youngest KeyID ,R2的KID1是Youngest KeyID。

因为R1的key2没有在对方找到对应的KEYID，R1会发key 1和key2给R2，R2收到后KID1验证通过，但KID2验证不通过， R2发key1过去，由于双方的KEY1匹配，邻接关系就可以建立起来，一切正常，但R1还是会不停发key1和key2，R1收到key2一直报错，但不影响正常工作。因为通过key1已经建立关系了。

当R2再起了个key 2的"ccie"，双方认识到对方都有key2并且KEY号相同，就不再发key1了，虽然key2的密码不一样没能通过认证没能建立起邻居关系。所以OSPF的密文认证是先比较keyID，再比较密码。它收到对方的keyID先与自己的列表比较有没有一样的KEYID再比较密码。自己有对方的对应的youngestID，将通告对方"我有你相同的KEYID"，对方就不再发整个列表过来，只发youngestID。

例二：

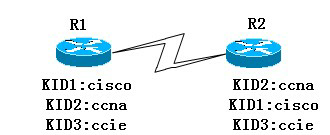

R1同R2相同KID的密码一样。

当R1和R2的KID3都no掉后，R1的youngest是KID2；R2的yongest是KID1；这时候邻接仍然可以建立。因为自己发送的youngestKID在对方都能找到相应KID及正确的密码。

R1发给R2的密码是ccna，R2发给R1的密码是cisco

-------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------

网络的物理连接类型分三种：

1）POINT_TO_POINT：　　 　

2）BROADCAST：　　　　　　

3）NON_BROADCAST（NBMA)：

＜OSPF Network Type＞

1）LOOPBACK：　　　　　 　Loopback                      出现32位主机路由

2）POINT_TO_POINT：　　 　Serial / FR's P2P Subif /    （无DR，组播更新）

3）BROADCAST：　　　　　　Ethernet                     （选举DR,通过组播建邻居）

4）NON_BROADCAST（NBMA)： FR's Physical / FR's MP Subif（选举DR，单播更新）

5）POINT_TO_MULTIPOINT：　　　　　　　　　　　　        （无DR，组播更新，出现/32主机路由）

6）POINT_TO_MULTIPOINT　NON_BROADCAST：　     　　　    （无DR，单播，出现/32主机路由）

[2/3] Hello：10S　　　　　　　[4/5/6] Hello：30S

·每种物理接口都被赋予了默认的OSPF Network Type，但可手工对其修改。

＜各种网络类型的特点＞

完整EI CCNP企业基础架构技术笔记可联系网站客服获取

·NON_BROADCAST

 ·FR的物理接口和多点子接口默认是NBMA网络类型

 ·hello时间30S

　·单播更新

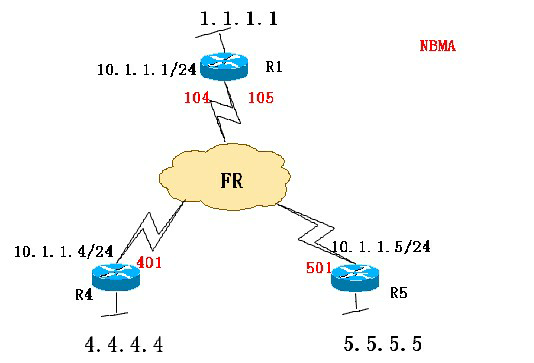

 ·由于是单播更新，必须手动指定邻居（只需一方设置就OK，通常在Hub指Spoke）

 ·3层是NBMA，没有广播，二层也可以不用广播。（FR map后可不加Broadcast去实现伪广播）

 ·要选举DR和BDR

 ·一定要确保HUB端成为DR

 ·需要手工加MAP映射

 改动接口的网络类型：

 R1(config-if)#ip ospf network non-broadcast

　在HUB端（R1）

　R1(config)#router ospf 110

　R1(config-router)#neighbor 10.1.1.4

　R1(config-router)#neighbor 10.1.1.5

　确保HUB成为DR，和Spoke交互路由信息。

　R1(config)#int s0

　R1(config-if)#ip ospf priority 100

　R4/R5(config-if)#ip ospf priority 0  改为0则不参加选举

　手工MAP（Spoke 端的互访）

　R4(config-if)#frame-relay map ip 10.1.1.5 401

　R5(config-if)#frame-relay map ip 10.1.1.4 501

·BROADCAST

　·以太网接口运行OSPF后默认是broadcast网络类型

 ·hello时间10S

　·组播更新

 ·由于是组播更新，不用手动指定邻居，可以自动发现

 ·3层是有广播的，2层也一定要有广播能力。（FR map后一定要加Broadcsat)

 ·要选举DR和BDR

 ·一定要确保HUB端成为DR

 ·需要手工加MAP映射

 改动接口的网络类型：

 R1(config-if)#ip ospf network broadcast

　R1(config-if)#fram map ip 10.1.1.4 104 broadcast

　R1(config-if)#fram map ip 10.1.1.5 105 broadcast

　确保HUB成为DR，和Spoke交互路由信息。

　R1(config)#int s0

　R1(config-if)#ip ospf priority 100

　R4/R5(config-if)#ip ospf priority 0

　手工加MAP

　R4(config-if)#frame-relay map ip 10.1.1.5 401 broadcast

　R5(config-if)#frame-relay map ip 10.1.1.4 501 broadcast

·POINT_TO_MULTIPOINT

 ·全自动，最好的

 ·hello时间30S

　·组播更新

 ·由于是组播更新，不用手动指定邻居，可以自动发现

 ·3层是有广播的，2层也一定要有广播能力。（FR map后一定要加Broadcsat)

 ·不需要选举DR和BDR，点到多点网络把PVC当作一个点到点链路的集合，因此就没有DR/BDR的选取发生。

 ·会自动产生32位主机路由

·不需要手工加MAP映射

 改动接口的网络类型：

 R1(config-if)#ip ospf network point-to-multipoint

 R1#show ip ospf neighbor detail

　DR is 0.0.0.0 BDR is 0.0.0.0

　P2P/P2MP/P2MP-NB都不需要选举DR/BDR，所以DR is 0.0.0.0 BDR is 0.0.0.0

 每一个P-MP的接口都会产生/32主机路由，传递给其他的路由器，所以不需手工加MAP。这就是32位的好处。

·POINT_TO_MULTIPOINT　NON_BROADCAST

 ·cisco私有的

 ·为一些动态连接的网络而设计，比如说帧中继SVC

 ·hello时间30S

　·单播更新

 ·由于是单播更新，必须手动指定邻居（只需一方设置就OK，通常在Hub指Spoke）

 ·3层没有广播，二层也可以不用广播。（FR map后可不加Broadcast去实现伪广播）

 ·不需要选举DR和BDR

 ·会自动产生32位主机路由

·不需要手工加MAP映射

 改动接口的网络类型：

 R1(config-if)#ip ospf network point-to-multipoint non-broadcast

　在HUB端（R1）

　R1(config)#router ospf 110

　R1(config-router)#neighbor 10.1.1.4

　R1(config-router)#neighbor 10.1.1.5

　也会产生/32主机路由，所以不需手工MAP。

 用show ip ospf interface serial 0看不到non-broadcast，只能show run

·POINT_TO_POINT（做不同网段）

 ·hello时间10S

　·组播更新

 ·由于是组播更新，不用手动指定邻居，可以自动发现

 ·3层是有广播的，2层也一定要有广播能力。（FR map后一定要加Broadcsat)

 ·不需要选举DR和BDR

 ·不需要手工加MAP映射

　HUB端起2个P2P子接口：

　interface Serial0

　encapsulation frame-relay

　no frame-relay inverse-arp

　interface Serial0.14 point-to-point

　ip address 14.1.1.1 255.255.255.0

　frame-relay interface-dlci 104

　interface Serial0.15 point-to-point

　ip address 15.1.1.1 255.255.255.0

　frame-relay interface-dlci 105

 帧中继的点到点子接口运行OSPF后，默认的网络类型就是P-TO-P的

 在R4和R5上改动接口的网络类型：

 R1(config-if)#ip ospf network point-to-point

--------------------------------------------------------------------------------------

当两端的网络类型不一致时.通过修改HELLO及DEAD值,能否建立邻接关系

l        在任意情况下

n        P-P 与P-M可以建立邻接关系.路由正常,

n NBMA与BROADCAST可以建立邻接关系.路由正常

l        两台路由器之间运行OSPF

n         P-P AND BROAD  能建立. 路由不通

n        P-P AND NBMA   能建立, 路由不通

n        P-M AND NBMA  能建立.路由不通.

n        P-M AND BROADCAST 能建立,但路由不通.

l        HUB-SPOKE模式

n         P-P AND BROAD  能建立. FLAPPING

n        P-P AND NBMA   能建立, FLAPPING

n        P-M AND NBMA  能建立.路由不通.

n        P-M AND BROADCAST 能建立,路由不通.

n        P-P AND P-M     能建立.路由通

n        NBMA AND BROADCAST 能建立.路由通

完整EI CCNP企业基础架构技术笔记可联系网站客服获取
