传统IOS防火墙的劣势

1. 多条策略调用到多个接口的配置非常复杂

2. 策略执行的粒度过大，对进入接口所有流量都会执行相同策略

3. 状态化监控依赖于ACL

ZBF （Zone-Based policy Firewall）

允许路由器在人为划定的区域之间充当边界状态化防火墙

技术要点：

一个Zone是一个或一组接口的集合

每两个Zone定义成一个“Zone Pair”（区域对），这样才能在每两个Zone之间调用访问控制策略。

Zone间访问的规则是由Policy-map来规定的，默认deny any

Zone内的访问不受任何限制（单独一个Zone是没有控制意义的）

状态化包过滤（SPF statefull packet filter）实现双向流量的动态放行

支持AIC （Application inspection and control 应用程序监控控制）

使用C3PL语法配置（Cisco Common Classification Policy Language = MQC = MPF--modular policy framework）

12.4（6）T以上支持

配置思路：

1. 创建Zone

2. 将接口划入Zone

3. 在两个Zone之间形成关联（带方向）

4. 对特定流量归类

5. 制定策略行为

6. 将策略调用到Zone pair

实验步骤：

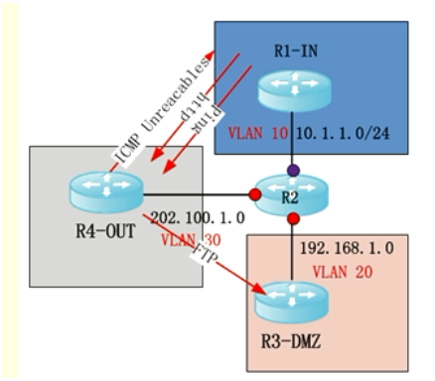

R2做ZBF  （R4-R3 FTP可替换成telnet）

（1）基本配置，路由配置略

（2）创建Zone

zone security INSIDE

zone security DMZ

zone security OUTSIDE

show zone security

（2）接口划入zone

int xx

   zone-member security XX

show zone security    //现在可以看到接口和zone的归属了

（3）定义Zone Pair关系  （现在有三个Zone，最多可以定义出6个Zone pair）

zone-pair security IN-TO-OUT source INSIDE destination OUTSIDE

zone-pair security OUT-TO-IN source OUTSIDE destination INSIDE

zone-pair security OUT-TO-DMZ source OUTSIDE destination DMZ

show zone-pair security   //可以看到现在service-policy not configured

（4）对特定流量归类  ——穿插class-map介绍

Class-map注意点：

match-any | match-all 的意义

match protocol xxx         //show port-map   （PAM port application mapping）

ip access-list extended IN-TO-OUT-ACL

  permit tcp 10.1.1.0 0.0.0.255 any eq www

  permit icmp 10.1.1.0 0.0.0.255 any

ip access-list extended OUT-TO-DMZ-ACL

  permit ip any host 192.168.1.1    //故意不写成tcp telnet， 后面用与条件实现

ip access-list extended OUT-TO-IN-ACL

  permit icmp any 10.1.1.0 0.0.0.255

class-map type inspect match-all IN-TO-OUT-C

    match access-group name IN-TO-OUT-ACL    //记得加name

class-map type inspect match-all OUT-TO-IN-C

    match access-group name OUT-TO-IN-ACL

class-map type inspect match-all OUT-TO-DMZ-C

    match access-group name OUT-TO-DMZ-ACL

    match protocol telnet
